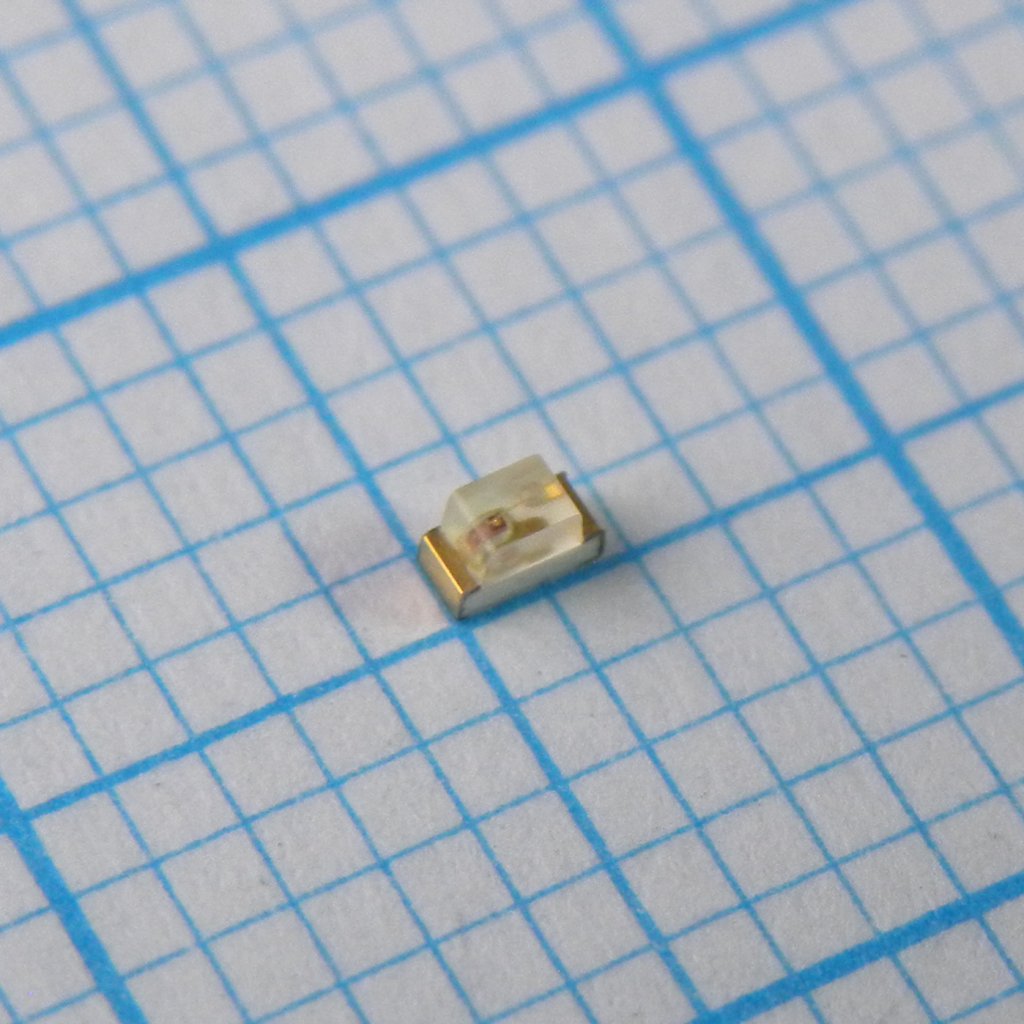

Светодиод Kingbright KP-1608EC — SMD-компонент красного свечения в корпусе типоразмера 1608 (1.6 × 0.8 × 1.1 мм), выполненный на основе полупроводникового материала GaAsP/GaP. Кристалл даёт излучение с доминирующей длиной волны 617 нм и пиком на 627 нм при ширине спектра около 45 нм, что соответствует классу высокоэффективного красного свечения. Линза выполнена прозрачной (water clear), угол обзора составляет 150°.
При тестовом прямом токе 20 мА типовая сила света достигает 15 мкд, минимальная — 8 мкд, а прямое напряжение при этом токе типично составляет 2.0 В и не превышает 2.5 В. Максимальный постоянный прямой ток ограничен 30 мА, импульсный — 160 мА. Обратный ток утечки при максимальном обратном напряжении 5 В не превышает 10 мкА, максимальная рассеиваемая мощность кристалла — 75 мВт, предельная температура перехода — 125°C.
Корпус рассчитан на поверхностный монтаж и безсвинцовый профиль пайки оплавлением, допускается не более двух циклов оплавления. Уровень влагочувствительности соответствует классу 3, что требует соблюдения условий хранения и времени пребывания вне герметичной упаковки перед пайкой. Порог устойчивости к электростатическому разряду по модели человеческого тела — 8000 В, ёмкость перехода — 15 пФ.
Рабочий и температурный диапазон хранения совпадают и составляют от -40°C до +85°C, что позволяет использовать светодиод как в помещении, так и в аппаратуре с расширенными требованиями по температуре. Компактные размеры и низкое энергопотребление делают компонент удобным для плотного автоматизированного монтажа на плате.
Основные характеристики
- Цвет свечения: красный, High Efficiency Red
- Доминирующая длина волны: 617 нм
- Пиковая длина волны: 627 нм
- Ширина спектра: 45 нм
- Материал кристалла: GaAsP/GaP
- Типовая сила света: 15 мкд (мин. 8 мкд) при 20 мА
- Прямое напряжение: типовое 2.0 В, максимальное 2.5 В при 20 мА
- Максимальный постоянный ток: 30 мА
- Максимальный импульсный ток: 160 мА
- Максимальное обратное напряжение: 5 В
- Угол обзора: 150°
- Корпус: SMD 1.6 × 0.8 × 1.1 мм (типоразмер 1608)
- Рабочая температура: от -40°C до +85°C
- Устойчивость к ESD (HBM): 8000 В
- Уровень влагочувствительности: 3
Где применяется
- Подсветка индикаторов и панелей: компактный источник красного света для дисплеев и органов управления
- Индикация состояния оборудования: сигнализация режимов работы в промышленной и бытовой технике
- Портативные и носимые устройства: миниатюрный корпус и низкое напряжение питания подходят для компактных изделий
- Медицинская и умная бытовая техника: индикация в приборах с плотной компоновкой электроники
