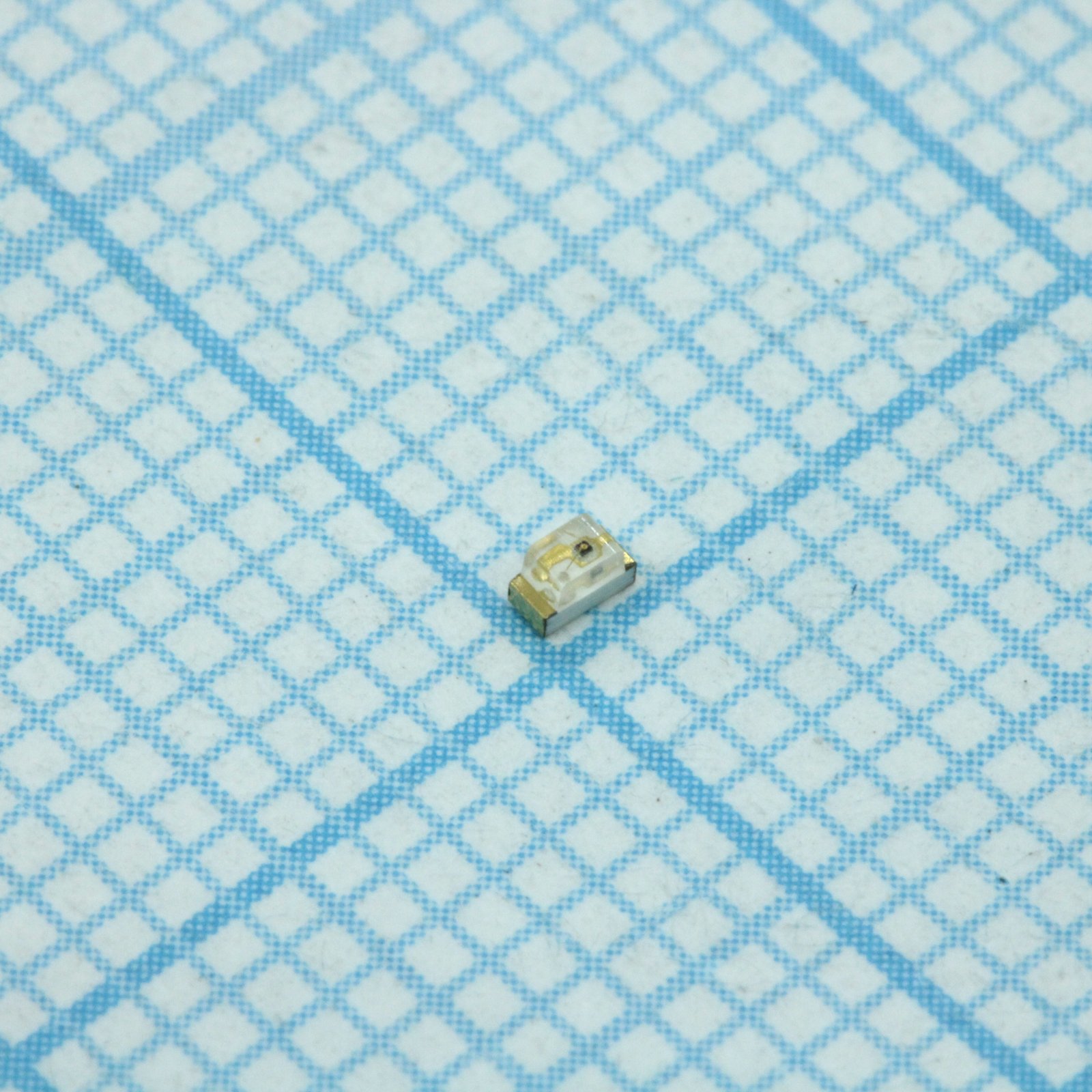

Светодиод Kingbright KP-1608CGCK 22-24+ — светодиод для поверхностного монтажа в компактном корпусе типоразмера 0603 (1,6 × 0,8 мм), предназначенный для индикации на платах с плотным расположением компонентов. Кристалл выполнен по технологии InGaAlP на подложке из арсенида галлия и излучает зелёный свет с пиковой длиной волны 574 нм.
При прямом токе 20 мА типовая сила света составляет 40 мкд, минимальная — 10 мкд, угол обзора — 120°, поэтому свечение остаётся заметным даже при взгляде на плату сбоку. Линза прозрачная (water clear), доминирующая длина волны — 570 нм, ширина спектральной линии — 20 нм.
Типовое прямое напряжение — 2,1 В, максимальное — 2,5 В. Постоянный прямой ток ограничен 30 мА, кратковременный пиковый ток допускается до 150 мА. Максимальная рассеиваемая мощность — 75 мВт, максимальное обратное напряжение — 5 В при обратном токе не более 10 мкА, собственная ёмкость перехода — 15 пФ.
Компонент рассчитан на диапазон рабочих температур от -40 до +85°C и относится к третьему уровню чувствительности к влаге, что определяет условия хранения вскрытой упаковки и допустимое время на воздухе перед пайкой партии.
Основные характеристики
- Цвет свечения: зелёный
- Материал кристалла: InGaAlP на подложке из арсенида галлия
- Корпус: 0603, 1,6 × 0,8 × 1,1 мм, поверхностный монтаж
- Тип линзы: прозрачная (water clear)
- Доминирующая длина волны: 570 нм тип.
- Пиковая длина волны: 574 нм тип.
- Ширина спектральной линии: 20 нм тип.
- Сила света при 20 мА: 40 мкд тип. (мин. 10 мкд)
- Угол обзора: 120°
- Прямое напряжение: 2,1 В тип. (макс. 2,5 В)
- Прямой ток: 20 мА (макс. постоянный 30 мА, пиковый 150 мА)
- Макс. обратное напряжение: 5 В
- Макс. обратный ток: 10 мкА
- Ёмкость: 15 пФ
- Макс. рассеиваемая мощность: 75 мВт
- Диапазон рабочих температур: от -40 до +85°C
- Уровень чувствительности к влаге: третий
Где применяется
- Портативная электроника: индикация статуса в компактных корпусах с ограниченным местом на плате
- Панели управления: групповая индикация режимов на платах с плотной компоновкой
- Серийное производство: применение на автоматических линиях поверхностного монтажа
- Ремонт и модернизация: замена SMD-индикаторов 0603 на платах промышленной и бытовой техники
