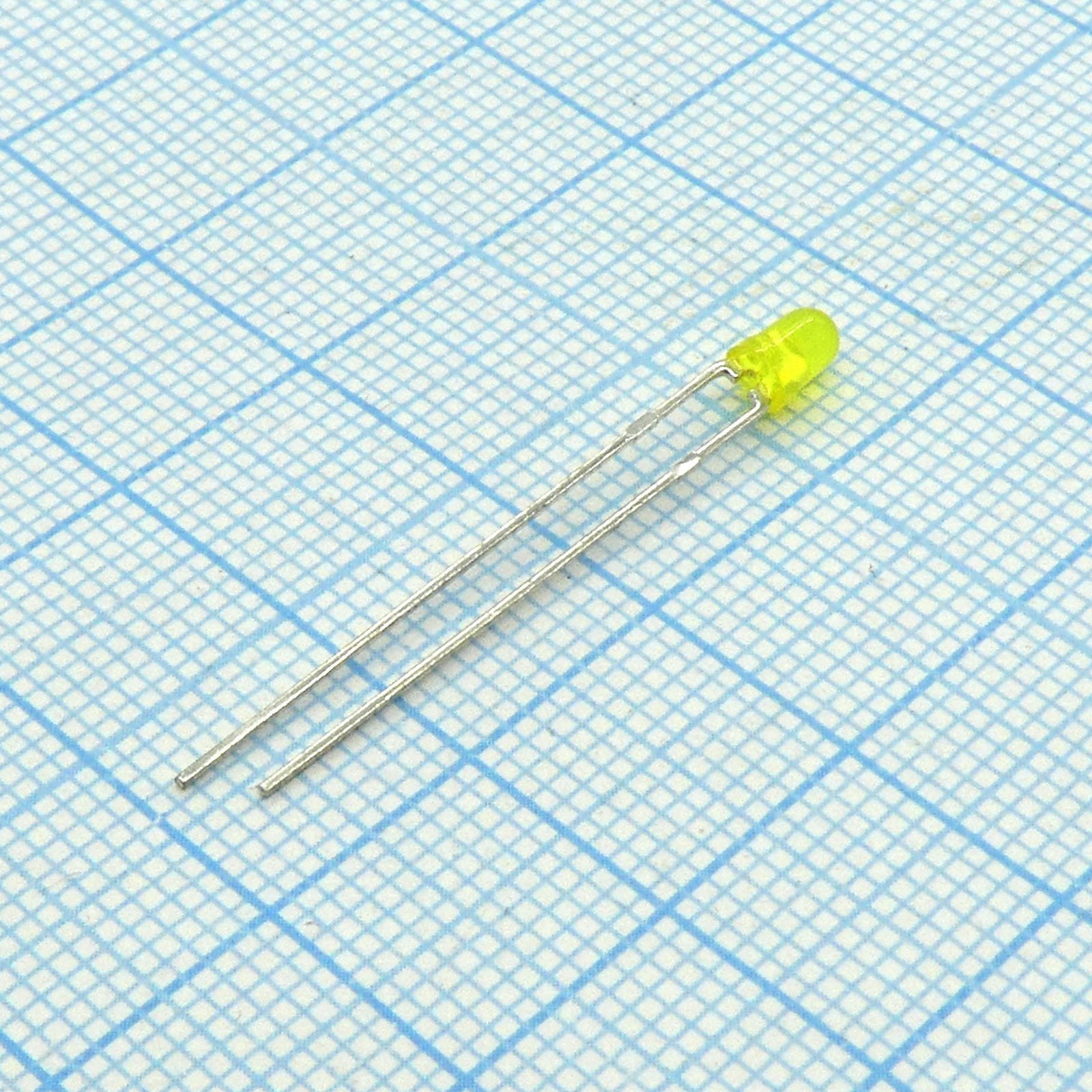

Светодиод Kingbright L-7104YD — индикаторный светодиод в круглом пластиковом корпусе типоразмера T1 диаметром 3 мм, предназначенный для монтажа в отверстия (THT). Устройство излучает жёлтый свет и используется как одиночный сигнальный элемент на панелях приборов, в бытовой технике и промышленном оборудовании, где нужен компактный и надёжный источник видимой индикации.
Линза светодиода рассеивающая (Yellow Diffused), что расширяет угол наблюдения свечения и делает индикацию заметной не только строго по оси. При этом диаграмма направленности узкая — угол обзора 40°, поэтому яркость воспринимается прежде всего при взгляде на прибор спереди. Доминирующая длина волны свечения — 588 нм, пиковая — 590 нм, полуширина спектра — 35 нм; такой набор параметров соответствует ровному жёлтому оттенку без выраженного смещения в оранжевую или зелёную часть спектра.
Сила света зависит от протекающего тока: при 10 мА гарантируется не менее 5 мкд, при типовом рабочем токе 20 мА свечение достигает 15 мкд. Прямое напряжение при 20 мА составляет типово 2,1 В, максимум — 2,5 В, это нужно учитывать при расчёте ограничительного резистора в схеме. Постоянный прямой ток ограничен на уровне 30 мА, а в импульсном режиме (скважность 1/10, длительность импульса 0,1 мс) допускается ток до 140 мА. Обратное напряжение не должно превышать 5 В, обратный ток утечки при этом не превышает 10 мкА.
Рассеиваемая мощность кристалла ограничена 105 мВт, ёмкость перехода — 20 пФ. Диапазон рабочих температур и температур хранения — от -40 до +85 °C, это позволяет использовать светодиод как в помещении, так и в оборудовании с ограниченным обогревом или охлаждением. Пайка выводов допускается при 260 °C в течение 3 секунд на расстоянии 2 мм от основания корпуса или 5 секунд на расстоянии 5 мм — режим стандартный для ручной и волновой пайки THT-компонентов.
Основные характеристики
- Корпус: T1, 3 мм, монтаж в отверстия (THT)
- Цвет свечения: жёлтый
- Доминирующая длина волны: 588 нм
- Пиковая длина волны: 590 нм
- Полуширина спектра: 35 нм
- Угол обзора: 40°
- Сила света: 5 мкд мин. (при 10 мА), 15 мкд тип. (при 20 мА)
- Прямое напряжение: 2,1 В тип., 2,5 В макс. (при 20 мА)
- Постоянный прямой ток: 30 мА макс.
- Импульсный прямой ток: 140 мА макс. (скважность 1/10, импульс 0,1 мс)
- Обратное напряжение: 5 В макс.
- Обратный ток: 10 мкА макс.
- Рассеиваемая мощность: 105 мВт
- Ёмкость: 20 пФ
- Диапазон рабочих температур: от -40 до +85 °C
- Температура пайки выводов: 260 °C, 3 с
Где применяется
- Приборные панели: индикация включения, режима работы или аварии
- Бытовая техника: сигнальные лампочки на корпусах устройств
- Промышленное оборудование: световая индикация состояния на щитах и пультах
- Ремонт и замена: восстановление индикации в аппаратуре с выводными светодиодами
