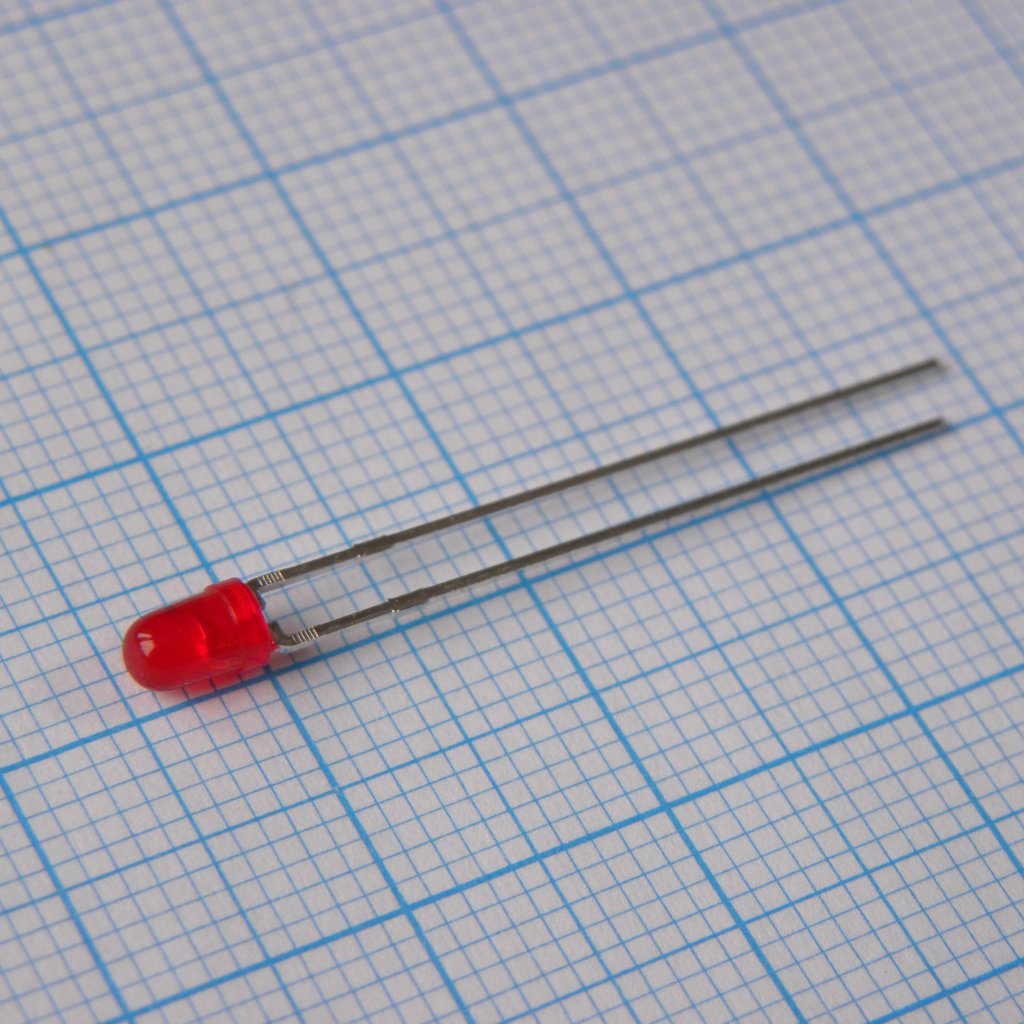

Светодиод Kingbright L-7104ID — светодиод диаметром 3 мм в корпусе T1 для монтажа в отверстия, с красным свечением и встроенным ограничительным резистором, рассчитанным на подключение к напряжению 5 В без установки внешнего резистора на плате. Такое исполнение упрощает разводку платы там, где нужен один индикатор с фиксированным напряжением питания.
Кристалл выполнен по технологии High Efficiency Red (GaAsP/GaP) с доминирующей длиной волны 625 нм и пиковой длиной волны 627 нм — это классический красный цвет свечения без смещения в оранжевый диапазон. Полуширина спектральной линии составляет 45 нм при токе 20 мА. Минимальная сила света — 8 мкд, типовая — 20 мкд, что соответствует индикаторному, а не осветительному применению.
Линза выполнена диффузной красного цвета, угол половинной силы света — 40°, поэтому световая точка видна равномерно в достаточно широком секторе обзора, а не только строго по оси. Прямое напряжение на кристалле — 2,0 В в типовом режиме и не более 2,5 В на пределе при токе 20 мА, при этом сам компонент благодаря встроенному резистору допускает питание непосредственно от источника 5 В.
Максимальный обратный ток при обратном напряжении 5 В не превышает 10 мкА. Постоянный прямой ток кристалла ограничен 30 мА, пиковый импульсный — 160 мА. Пайка выводов допускается при 260 °C в течение 3 секунд на расстоянии 2 мм от основания корпуса или 5 секунд на расстоянии 5 мм — превышение этих режимов может повредить корпус светодиода. Диапазон рабочих и складских температур — от −40 до +85 °C.
Основные характеристики
- Корпус: T1, диаметр 3 мм, монтаж в отверстия
- Цвет свечения: красный (High Efficiency Red, GaAsP/GaP)
- Особенность исполнения: встроенный ограничительный резистор под питание 5 В
- Доминирующая длина волны: 625 нм
- Пиковая длина волны: 627 нм
- Полуширина спектральной линии: 45 нм
- Сила света: 8 мкд мин. / 20 мкд тип.
- Прямое напряжение кристалла: 2,0 В тип. / 2,5 В макс.
- Постоянный прямой ток: до 30 мА, пиковый — до 160 мА
- Угол половинной силы света: 40°
- Тип линзы: диффузная, красная
- Ёмкость: 15 пФ
- Рассеиваемая мощность: 105 мВт
- Диапазон рабочих и складских температур: от −40 до +85 °C
- Температура пайки выводов: 260 °C, 3–5 с в зависимости от точки замера
Где применяется
- Индикация на панелях с питанием 5 В: прямое подключение к логическим цепям и разъёмам без внешнего резистора
- Приборные и контрольные панели: индикация аварии, включения или режима работы устройства
- Ручной монтаж и прототипирование: удобство сборки за счёт выводного корпуса и отсутствия расчёта токоограничивающего резистора
- Промышленное оборудование: сигнализация состояния в шкафах управления и на щитах с фиксированным напряжением индикации
