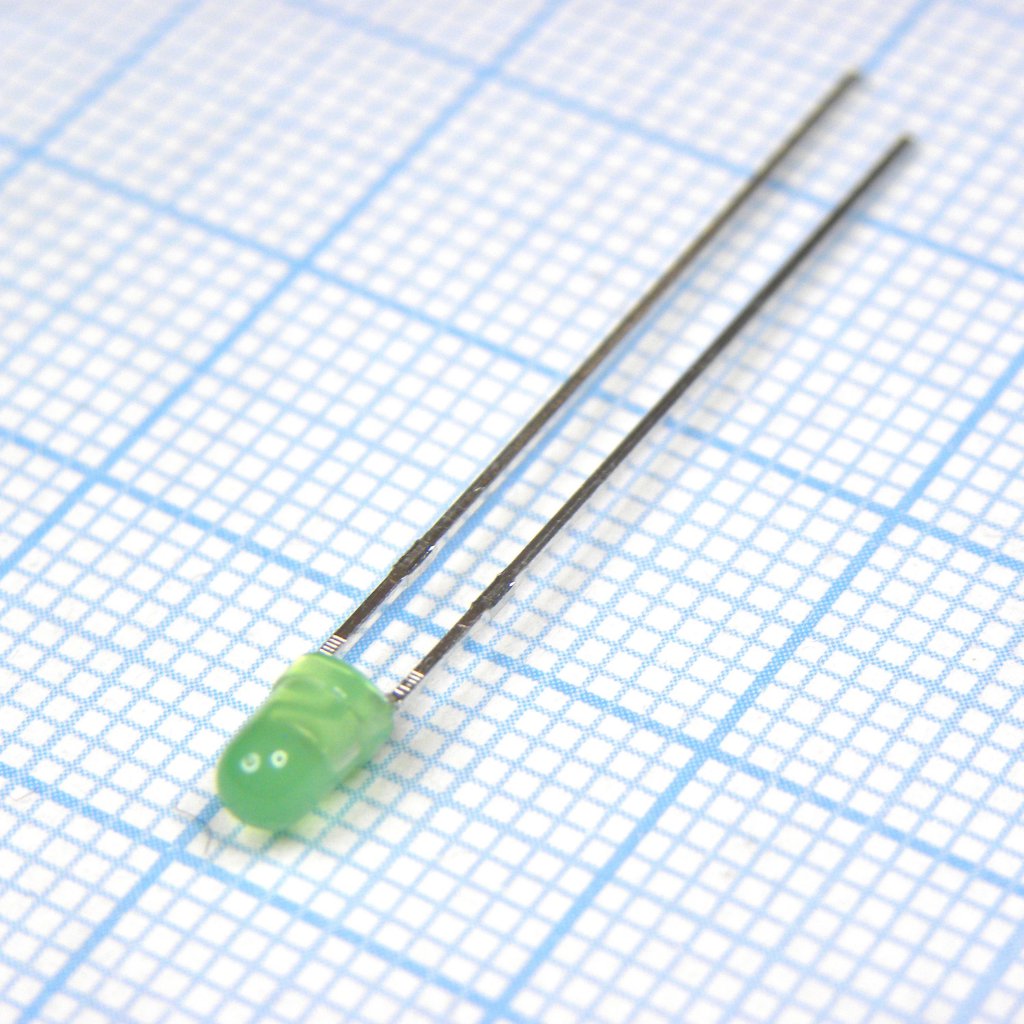

Светодиод Kingbright L-7104GD — индикаторный элемент диаметром 3 мм (типоразмер T1) с зелёным свечением и встроенным резистором для прямого подключения к питанию 5 В. Доминирующая длина волны составляет 568 нм, пиковая длина волны — 565 нм. Кристалл установлен под диффузной зелёной линзой, угол обзора 40 градусов. Светимость варьируется от 8 мкд (минимум гарантированный) до 20 мкд (типовое значение), что обеспечивает хорошую видимость в стандартных условиях освещения офиса и промышленного помещения.
Встроенный токоограничивающий резистор позволяет подключать светодиод напрямую к источнику 5 В без дополнительных компонентов. Типовой ток через кристалл составляет 11,5 мА, максимальный прямой ток — 17,5 мА. Обратное напряжение ограничено 5 В, максимальная мощность рассеивания — 85 мВт. Диапазон рабочих температур от −40 до +70 °C, хранение — от −40 до +85 °C. Выводы припаиваются методом волновой пайки при 260 °C (3 секунды на расстоянии 2 мм от основания корпуса или 5 секунд на расстоянии 5 мм).
Основные характеристики
Зелёный индикаторный светодиод 3 мм с встроенным резистором для прямого подключения к 5 В. Светимость 8–20 мкд, угол обзора 40°, рабочие температуры −40…+70 °C. Не требует дополнительных токоограничивающих элементов.
Где применяется
- Световые индикаторы статуса: панели управления оборудованием, отображение режимов работы
- Сигнализация и оповещение: ПЛК, контроллеры, системы мониторинга
- Бытовая и офисная электроника: подсвет кнопок, индикация питания
- Компактные устройства: благодаря малым размерам и встроенному резистору требует минимум место на плате
