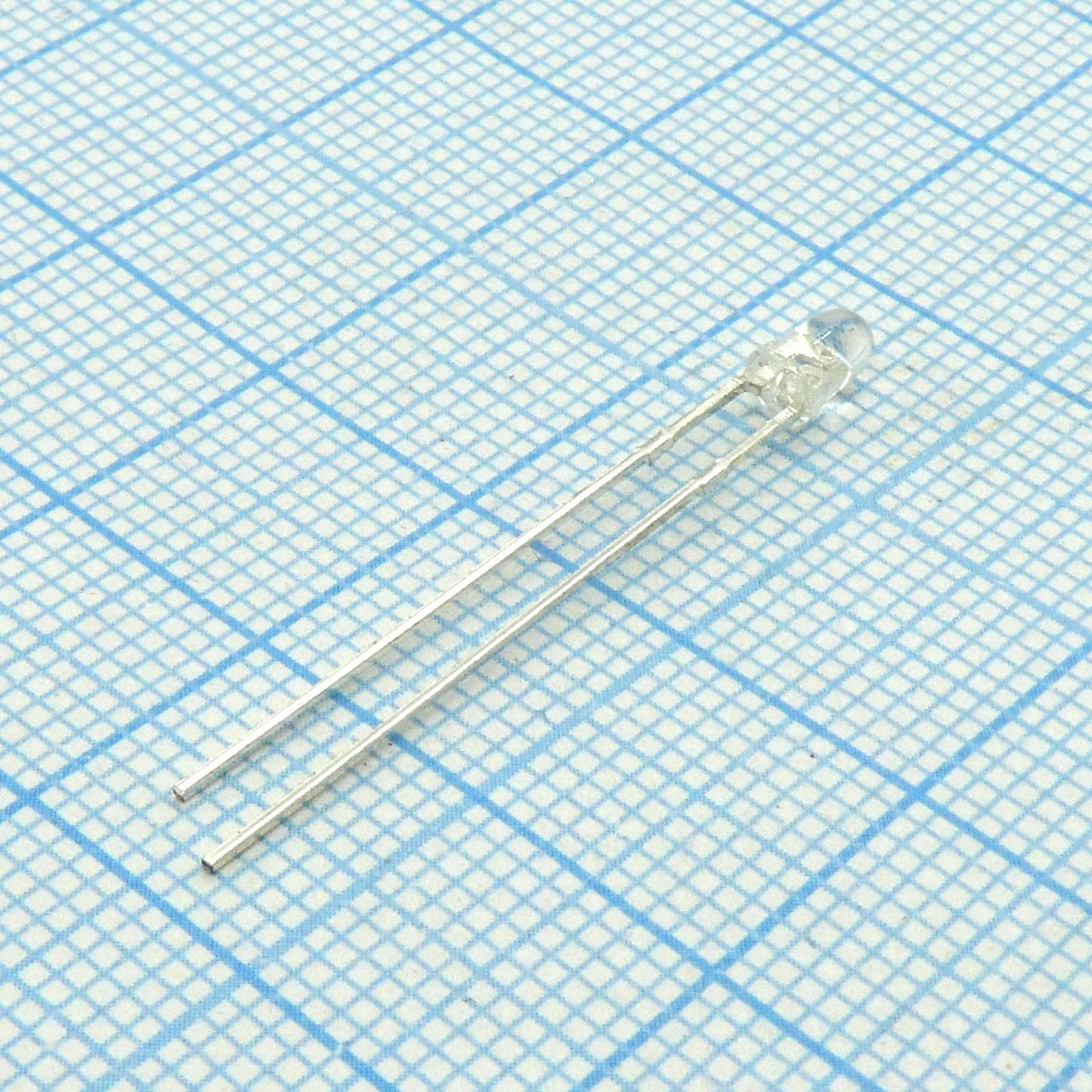

Светодиод Kingbright L-7104CGCK — светоизлучающий диод зелёного цвета в корпусе T1 диаметром 3 мм с линзой Water Clear, предназначенный для индикации состояния в приборах, табло и сигнализационных устройствах. Доминирующая длина волны 570 нм соответствует зелёному спектру, воспринимаемому человеческим глазом как стабильный и узнаваемый цвет. Типовая сила света 350 мкКд при токе 20 мА обеспечивает достаточную яркость при дневном освещении в помещениях и тусклую видимость под прямым солнцем.
Номинальный ток 20 мА и типовое прямое напряжение 2,1 В определяют включение светодиода через резистор-ограничитель в цепи питания 5 В или выше. Максимальный импульсный ток 150 мА допускает кратковременные перегрузки при импульсном режиме работы. Угол обзора 34° задаёт направленность светоизлучения — узкий луч для индикации на расстояниях без рассеивания света. Рабочий диапазон температур −40°C до +85°C охватывает аппаратуру от холодильных установок до климатизируемых помещений.
Обратное напряжение максимально 5 В, обратный ток при 5 В составляет 10 мкА, что гарантирует отсутствие утечек при неправильном включении. Выводной монтаж (THT) предполагает использование в прототипировании, отладке и изделиях с помощью традиционной пайки, требует механического крепления корпуса к плате. Водопрозрачная линза эффективно фокусирует свет без дополнительных оптических компонентов.
Основные характеристики
Цвет зелёный 570 нм, ток 20 мА, напряжение 2,1 В typ, сила света 350 мкКд, угол 34°, температурный диапазон −40°C до +85°C.
Где применяется
- Индикаторы состояния: сигнализация питания, готовности, ошибок в приборах
- Табло и панели: видимые указатели режимов работы оборудования
- Оптические датчики: светоизлучающий элемент в системах обратной связи
- Отладочные платы: визуальная индикация логических сигналов при разработке
Специалисты компании помогут рассчитать резистор ограничения тока, подберут блок питания с нужным напряжением, предложат аналоги по цвету и яркости. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
