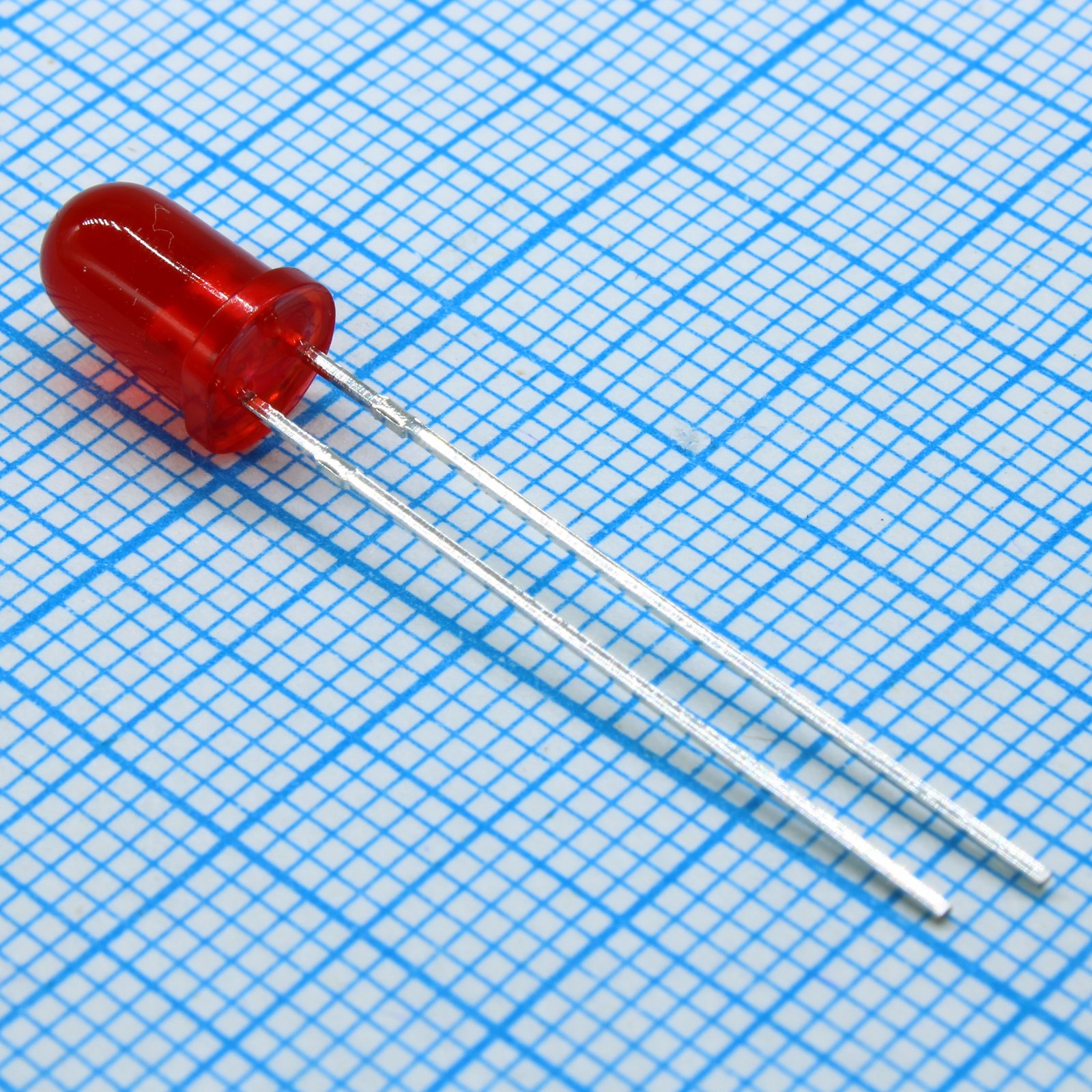

Светодиод Kingbright L-57SURKSURKD — индикаторный светодиод в стандартном круглом корпусе диаметром 5 мм (типоразмер T1 3/4) для монтажа в отверстия. Излучает красный свет с пиковой длиной волны 645 нм и доминирующей длиной волны 630 нм, сила света при этом составляет от 80 до 150 мкд — диапазон, характерный для индикаторных светодиодов общего назначения.
Линза светодиода — рассеивающая, красного цвета (Red Diffused), что расширяет угол обзора до 60° и делает световой сигнал заметным при взгляде под углом, а не только строго по оси корпуса. Материал кристалла — AlGaInP, обеспечивающий насыщенный красный цвет свечения (Hyper Red). При типовом прямом токе 30 мА типовое прямое напряжение составляет 1,95 В, максимальное прямое напряжение — 2,5 В.
Максимальный постоянный прямой ток — 30 мА, максимальный импульсный ток — 185 мА, рассеиваемая мощность — 75 мВт. Температура перехода не превышает 115°C, а диапазон рабочих температур и температур хранения — от -40°C до +85°C. Компонент устойчив к электростатическому разряду до 3000 В по модели HBM, что снижает риск повреждения при монтаже и эксплуатации без дополнительных мер защиты.
Пайка выводов допускается при температуре 260°C: в течение 3 секунд на расстоянии 2 мм от корпуса или в течение 5 секунд на расстоянии 5 мм. Это стандартные для THT-светодиодов режимы, которые нужно соблюдать при ручной и волновой пайке, чтобы не перегреть кристалл.
Основные характеристики
- Корпус: T1 3/4, диаметр 5 мм, монтаж в отверстия
- Цвет свечения: красный (Hyper Red, AlGaInP)
- Пиковая длина волны: 645 нм
- Доминирующая длина волны: 630 нм
- Сила света: 80–150 мкд
- Угол обзора: 60°
- Тип линзы: рассеивающая (Red Diffused)
- Типовое прямое напряжение: 1,95 В
- Максимальное прямое напряжение: 2,5 В
- Постоянный прямой ток: 30 мА
- Максимальный импульсный ток: 185 мА
- Рассеиваемая мощность: 75 мВт
- Диапазон рабочих температур: -40°C...+85°C
- Стойкость к ЭСР (HBM): 3000 В
Где применяется
- Индикация состояния: сигнальные лампы включения, аварии и режимов работы в бытовой и промышленной аппаратуре
- Панели управления: подсветка кнопок и обозначений на пультах и щитах управления
- Приборные щитки: индикация в измерительных приборах и контрольном оборудовании
- Ручной монтаж на платы: устройства с монтажом в отверстия, где не используется SMD-компоновка
