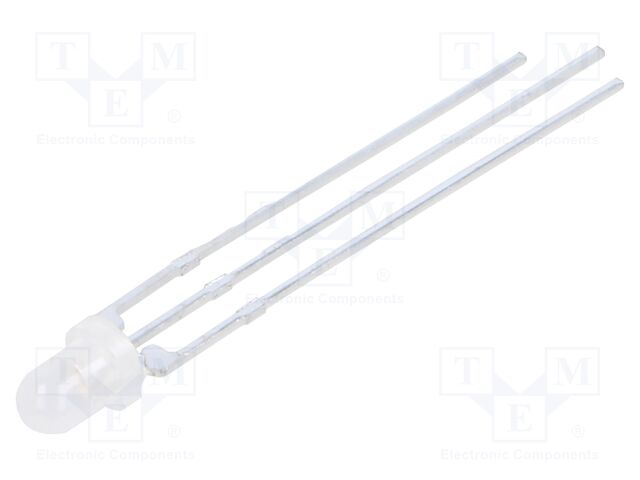

Светодиод Kingbright L-3VEGW — двухцветный индикаторный светодиод в выводном корпусе T-1 диаметром 3 мм с круглой линзой. В одном корпусе размещены два кристалла: красный и зелёный, что позволяет получить два состояния индикации без установки двух отдельных элементов на плату.
Оба кристалла работают при прямом токе 20 мА. Красный кристалл светится на длине волны 617 нм при прямом напряжении 2 В, зелёный — на длине волны 568 нм при прямом напряжении 2,2 В. Сила света у красного канала составляет 30 мкд, у зелёного — 40 мкд, угол рассеивания линзы — 60°.
Компонент собирается по выводной технологии монтажа: устанавливается в отверстия платы и фиксируется пайкой выводов со стороны дорожек. Такой монтаж упрощает замену элемента при ремонте и позволяет использовать светодиод на платах без SMD-оснастки.
Kingbright L-3VEGW соответствует требованиям RoHS, что учитывается при выборе компонентов для техники, поставляемой на рынки с ограничением содержания опасных веществ.
Основные характеристики
- Корпус: T-1, 3 мм, круглая линза
- Монтаж: выводной
- Цвета свечения: красный, зелёный
- Длина волны: красный 617 нм, зелёный 568 нм
- Прямое напряжение: красный 2 В, зелёный 2,2 В
- Прямой ток: 20 мА на канал
- Сила света: красный 30 мкд, зелёный 40 мкд
- Угол рассеивания: 60°
- Соответствие RoHS: да
Где применяется
- Индикация состояния оборудования: два цвета в одном корпусе показывают режимы вкл/выкл или норма/авария без второго элемента
- Панели приборов и щитов: компактная индикация на лицевых панелях
- Бытовая электроника: сигнализация режимов работы устройств
- Промышленная автоматика: визуальный контроль состояния узлов на щитах управления
