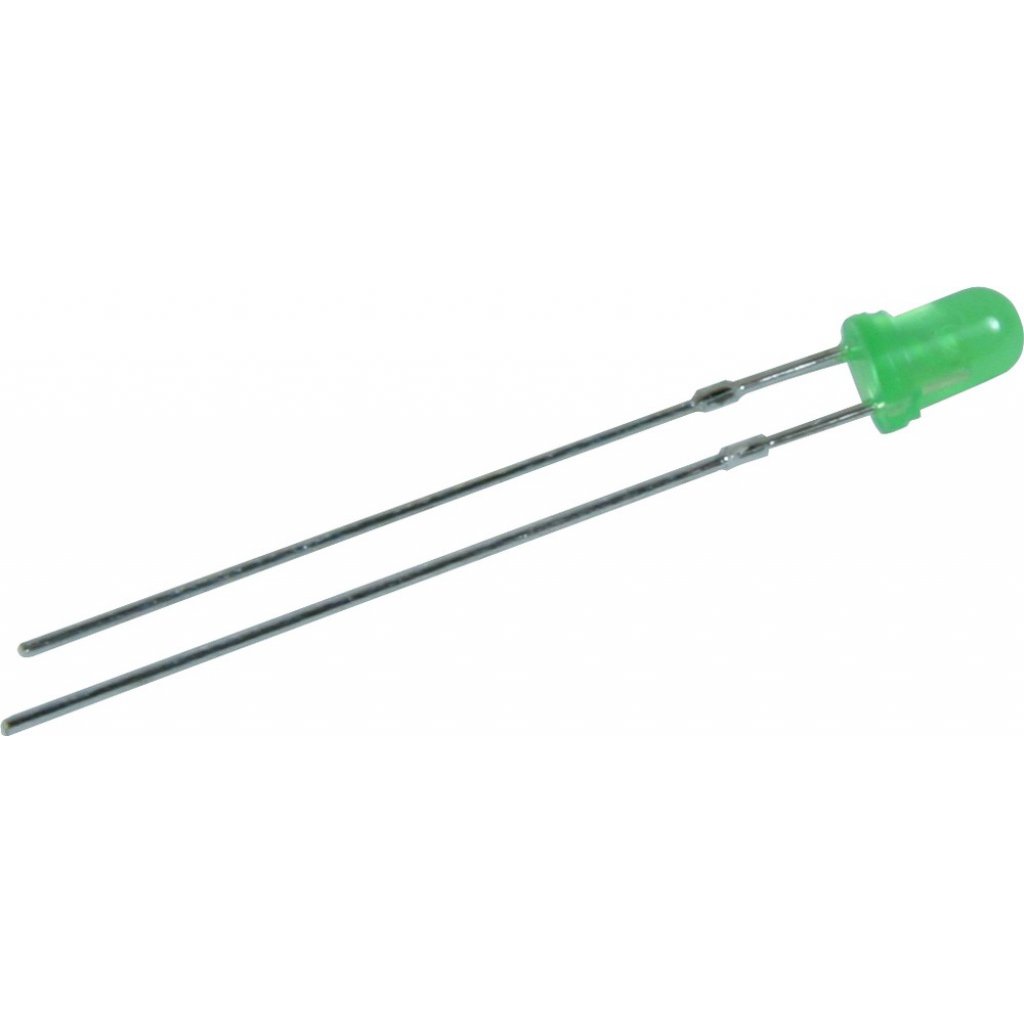

Светодиод Kingbright L-132XGD — светоизлучающий диод в стандартном выводном корпусе T-1 диаметром 3 мм, рассчитанный на монтаж в отверстия платы. Линза выполнена диффузной зелёного цвета: она рассеивает свет и одновременно окрашивает корпус, поэтому диод виден и в выключенном состоянии, а само свечение получается ровным, без выраженного пятна в центре.
Пиковая длина волны излучения — 568 нм, что соответствует чистому зелёному цвету без желтоватого или голубоватого оттенка. При прямом токе 20 мА диод работает на прямом напряжении около 2,2 В, а рассеиваемая мощность не превышает 100 мВт — при таких параметрах устройство можно питать от типового источника логического уровня через ограничительный резистор без дополнительного охлаждения. Угол обзора 60° делает свечение заметным при взгляде сбоку, а не только строго по оси корпуса.
В обратном направлении диод выдерживает напряжение до 5 В при токе утечки не более 10 мкА, что типично для индикаторных светодиодов этого класса и не требует отдельной защиты в большинстве схем. Сила света в 40 мкд достаточна для использования как самостоятельного индикатора, но не рассчитана на функцию подсветки помещения или яркого сигнального маяка.
Выводы диаметром 0,5 мм расположены с шагом 2,54 мм, что соответствует стандартному шагу отверстий на макетных и монтажных платах. Пайка выводов допускается при температуре до 260°C в течение 5 секунд — это укладывается в режим ручной пайки паяльником и волновой пайки. Рабочий диапазон температур от -40 до +85°C, при хранении — от -40 до +100°C, что позволяет использовать диод в оборудовании, работающем на открытом воздухе или в неотапливаемых помещениях.
Основные характеристики
- Цвет свечения: зелёный
- Длина волны: 568 нм
- Корпус: T-1, 3 мм, выводной монтаж
- Тип линзы: диффузная зелёная
- Прямое напряжение: 2,2 В при токе 20 мА
- Прямой ток: 20 мА
- Рассеиваемая мощность: 100 мВт
- Обратное напряжение: 5 В
- Обратный ток: 10 мкА
- Сила света: 40 мкд
- Угол обзора: 60°
- Диаметр вывода: 0,5 мм
- Шаг выводов: 2,54 мм
- Рабочая температура: от -40 до +85°C
- Температура хранения: от -40 до +100°C
- Температура пайки выводов: 260°C, 5 с
Где применяется
- Индикация состояния: сигнальные лампочки включения питания и режимов работы на платах и панелях
- Пультовое и лабораторное оборудование: индикаторы на передних панелях приборов и стендов
- Учебные и макетные конструкции: выводной корпус удобен для пайки вручную и установки в макетные платы
- Ремонт и замена: восстановление индикации в бытовой и промышленной технике при выходе штатного светодиода из строя
