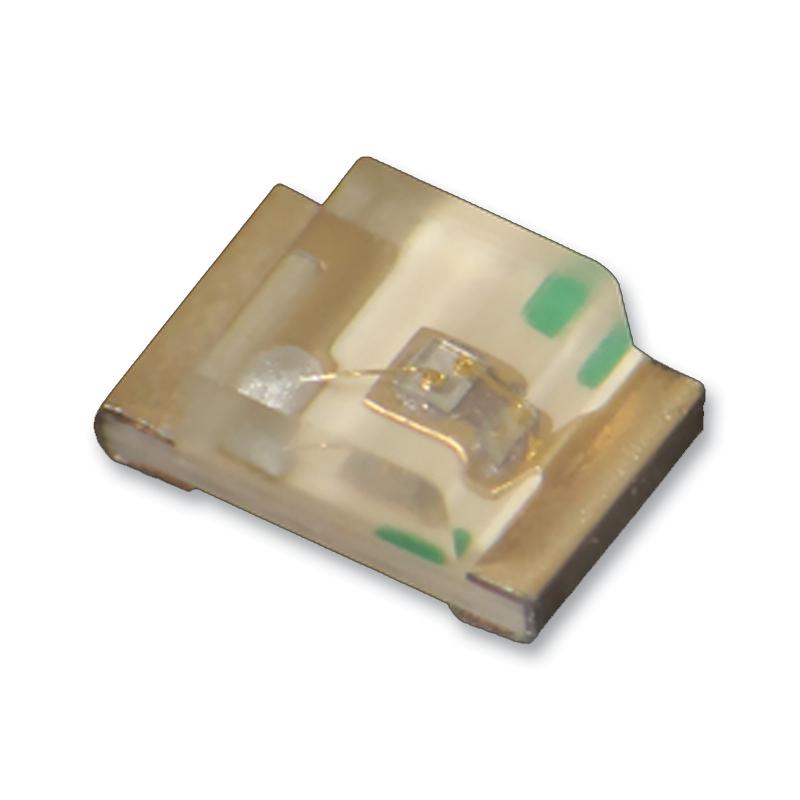

Светодиод Kingbright KPT-2012SURCK — это одноцветный источник света красного свечения в SMD-корпусе типоразмера 0805. Кристалл выполнен на основе AlGaInP на подложке из GaAs, что обеспечивает высокую эффективность преобразования тока в световой поток именно в красной части спектра. Корпус закрытого типа, предназначен для установки на плату методом оплавления пайки (рефлоу), что подтверждено рекомендацией производителя.
Оптические параметры компонента заданы доминирующей длиной волны 630 нм и пиковой длиной волны 645 нм при полуширине спектральной линии 28 нм — это типичный для красных светодиодов на AlGaInP спектр без выраженных боковых максимумов. Минимальная сила света составляет 120 мкд при прямом токе измерения 20 мА, разброс силы света между экземплярами одной партии — ±15%. Длина волны выдерживается с допуском ±1 нм, что важно при подборе партии под уже смонтированную индикацию с фиксированным оттенком.
По электрическим параметрам светодиод рассчитан на максимальное прямое напряжение 2,5 В с допуском ±0,1 В и постоянный прямой ток до 30 мА. Кратковременно, при скважности 1/10 и длительности импульса 0,1 мс, ток может доходить до 185 мА — этот режим используется для импульсного управления яркостью, а не для постоянной работы. В обратном направлении при напряжении 5 В ток утечки не превышает 10 мкА, входная ёмкость на частоте 1 МГц составляет 35 пФ.
Диапазон рабочих температур — от -40 до +85°C, что позволяет использовать компонент в оборудовании, эксплуатируемом вне отапливаемых помещений. Допуск на посадочные размеры корпуса 0805 составляет ±0,1 мм, поэтому при разработке платы стоит закладывать этот запас в посадочное место и трафарет для пасты.
Основные характеристики
- Корпус: 0805
- Материал кристалла: AlGaInP на подложке GaAs
- Доминирующая длина волны: 630 нм
- Пиковая длина волны: 645 нм
- Допуск длины волны: ±1 нм
- Полуширина спектральной линии: 28 нм
- Мин. сила света: 120 мкд при IF=20 мА
- Допуск силы света: ±15%
- Макс. прямое напряжение: 2,5 В (±0,1 В)
- Постоянный прямой ток: 30 мА
- Пиковый прямой ток: 185 мА (скважность 1/10, импульс 0,1 мс)
- Обратное напряжение: 5 В
- Макс. обратный ток: 10 мкА
- Ёмкость: 35 пФ на 1 МГц
- Рассеиваемая мощность: 75 мВт
- Рабочая температура: от -40 до +85°C
- Допуск размера корпуса: ±0,1 мм
- Монтаж: оплавление пайки (рефлоу)
Где применяется
- Индикация состояния: сигнальные светодиоды на платах бытовой и промышленной электроники
- Панели управления: подсветка кнопок и индикаторных элементов в компактных корпусах
- Портативные устройства: индикация заряда, режимов работы и ошибок в приборах с ограниченным местом на плате
- Уличная и внешняя электроника: применение допускается благодаря расширенному диапазону рабочих температур
