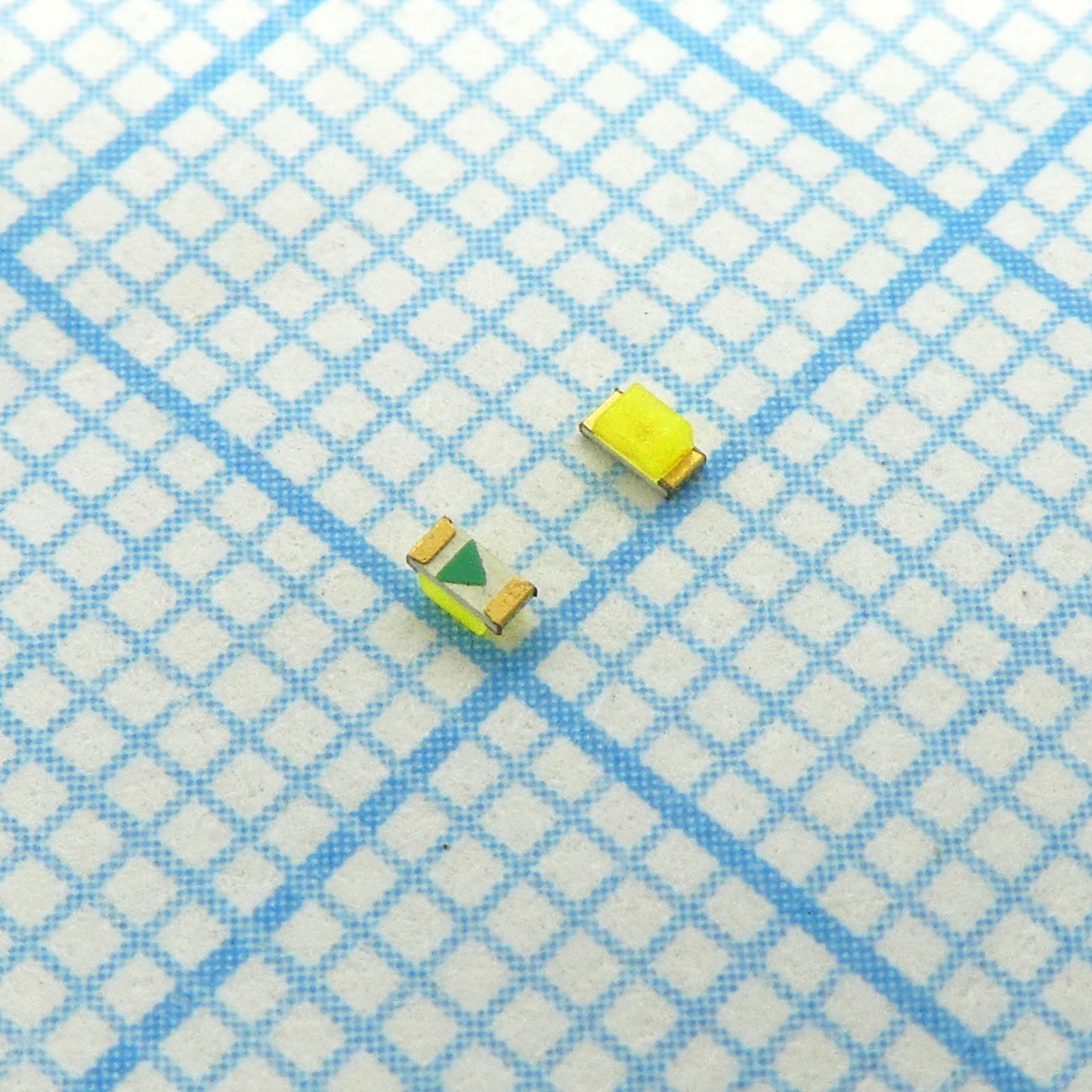

Светодиод Kingbright KPT-1608ZGC — индикаторный светодиод зелёного свечения в миниатюрном корпусе типоразмера 0603 для поверхностного монтажа. Доминирующая длина волны излучения — 525 нм, пиковая — 515 нм, полуширина спектральной линии — 30 нм; линза светодиода прозрачная.
Типовое прямое напряжение при токе 20 мА — 3,3 В, максимальное — 4,1 В, допуск по напряжению — ±0,1 В. Максимальный обратный ток — 50 мкА при обратном напряжении 5 В. Типовая сила света при тестовом токе 20 мА — 400 мкд, минимальная — 200 мкд, допуск по силе света — ±15%. Угол обзора светодиода — 120°.
Постоянный прямой ток ограничен значением 25 мА, пиковый прямой ток — 150 мА при скважности 1/10 и длительности импульса 0,1 мс. Максимальная рассеиваемая мощность — 102,5 мВт, ёмкость перехода — 45 пФ при нулевом смещении на частоте 1 МГц.
Рабочий диапазон температур и температура хранения светодиода — от -40 до +85°C, что соответствует стандартным условиям эксплуатации бытовой и портативной аппаратуры. Уровень чувствительности к влаге — 3, для монтажа рекомендуется пайка методом оплавления припоя. Габариты корпуса — 1,6×0,8×0,75 мм, монтаж поверхностный.
Основные характеристики
- Цвет свечения: зелёный
- Доминирующая длина волны: 525 нм
- Пиковая длина волны: 515 нм
- Полуширина спектральной линии: 30 нм
- Тип линзы: прозрачная
- Типовое прямое напряжение: 3,3 В при 20 мА
- Максимальное прямое напряжение: 4,1 В
- Допуск прямого напряжения: ±0,1 В
- Максимальный обратный ток: 50 мкА при 5 В
- Типовая сила света: 400 мкд
- Минимальная сила света: 200 мкд
- Допуск силы света: ±15%
- Угол обзора: 120°
- Постоянный прямой ток: до 25 мА
- Пиковый прямой ток: до 150 мА (скважность 1/10, импульс 0,1 мс)
- Максимальная рассеиваемая мощность: 102,5 мВт
- Ёмкость: 45 пФ
- Диапазон рабочих температур: от -40°C до +85°C
- Уровень чувствительности к влаге: 3
- Корпус: 0603, 1,6×0,8×0,75 мм
- Способ монтажа: поверхностный, пайка оплавлением
Где применяется
- Индикация состояния: сигнализация режимов работы в бытовой и портативной электронике
- Плотный монтаж: применение на платах с ограниченным местом благодаря корпусу 0603
- Подсветка органов управления: индикация на панелях и кнопках компактных устройств
- Автоматизированная сборка: совместимость с пайкой оплавлением при серийном производстве
