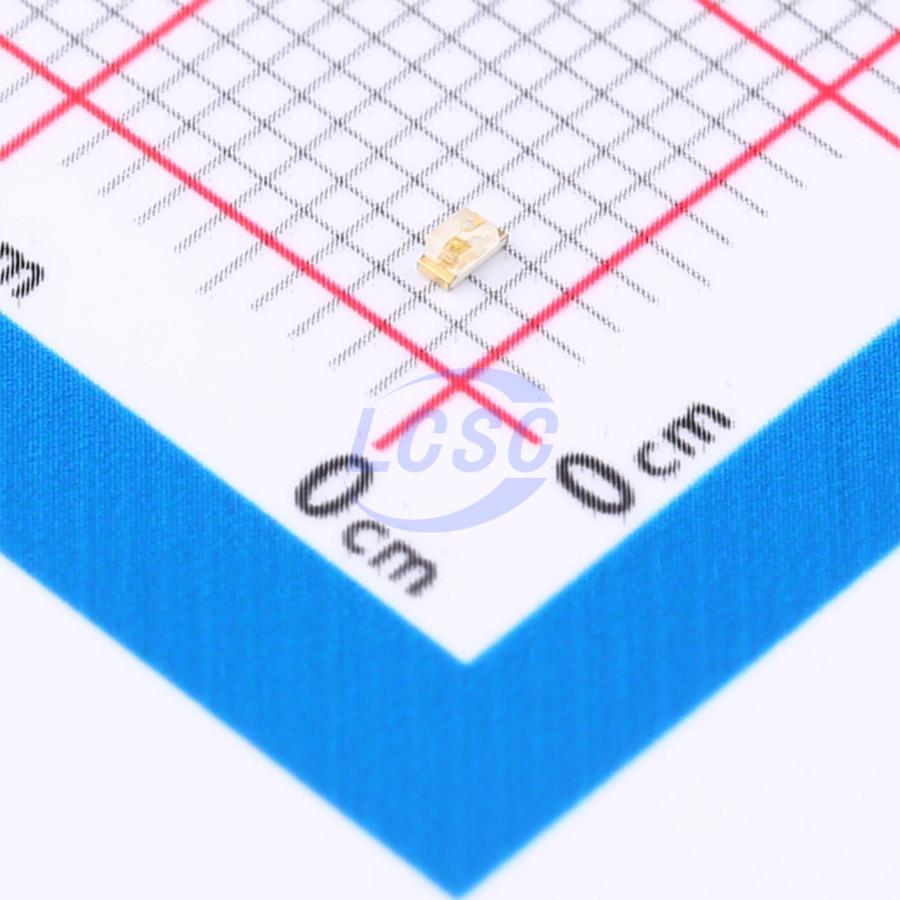

Светодиод Kingbright KPT-1608QBC-D — одноцветный светодиод синего свечения в компактном SMD-корпусе типоразмера 1608 (0603), предназначенный для поверхностного монтажа методом оплавления. Линза выполнена из прозрачного бесцветного компаунда, что даёт направленное свечение без рассеивающих добавок в материале корпуса.
Пиковая длина волны излучения — 460 нм, доминирующая — 465 нм с допуском ±1 нм, что соответствует синей области видимого спектра. Полуширина спектральной линии — 25 нм, то есть светодиод даёт узкую и стабильную по цвету полосу излучения без заметного смещения оттенка от образца к образцу в пределах партии.
Типовое прямое напряжение при рабочем токе 20 мА составляет 3,3 В (допуск ±0,1 В), максимальное — 4 В. При этом токе типовая сила света — 100 мкд, минимальная гарантированная — 40 мкд. Постоянный прямой ток ограничен на уровне 30 мА, импульсный — до 150 мА при скважности 1/10 и длительности импульса 0,1 мс, что позволяет использовать кратковременную перегрузку для увеличения яркости в мультиплексных схемах индикации.
Максимальная рассеиваемая мощность кристалла — 120 мВт, обратное напряжение ограничено 5 В при обратном токе утечки не более 50 мкА. Светодиод сохраняет работоспособность в диапазоне температур от -40 до +85 °C, что позволяет устанавливать его вне помещений с климат-контролем.
Основные характеристики
- Цвет свечения: синий
- Корпус: SMD chip LED, типоразмер 1608 (0603)
- Доминирующая длина волны: 465 нм (±1 нм)
- Пиковая длина волны: 460 нм
- Полуширина спектральной линии: 25 нм
- Прямой ток: 20 мА (постоянный макс. 30 мА, импульсный макс. 150 мА)
- Прямое напряжение: типовое 3,3 В, максимальное 4 В
- Сила света: типовая 100 мкд, минимальная 40 мкд при 20 мА
- Максимальное обратное напряжение: 5 В
- Максимальный обратный ток: 50 мкА при 5 В
- Ёмкость: 100 пФ (0 В, 1 МГц)
- Максимальная рассеиваемая мощность: 120 мВт
- Диапазон рабочих температур: от -40 до +85 °C
- Тип линзы: прозрачная
Где применяется
- Индикация состояния: сигнальные элементы на платах контрольной и бытовой электроники
- Компактные приборные панели: применение там, где критично место на плате — типоразмер 1608 один из самых малых для дискретных индикаторных светодиодов
- Подсветка кнопок и органов управления: равномерное точечное свечение синего цвета
- Портативная электроника: низкие напряжение и ток потребления подходят для устройств с батарейным питанием
