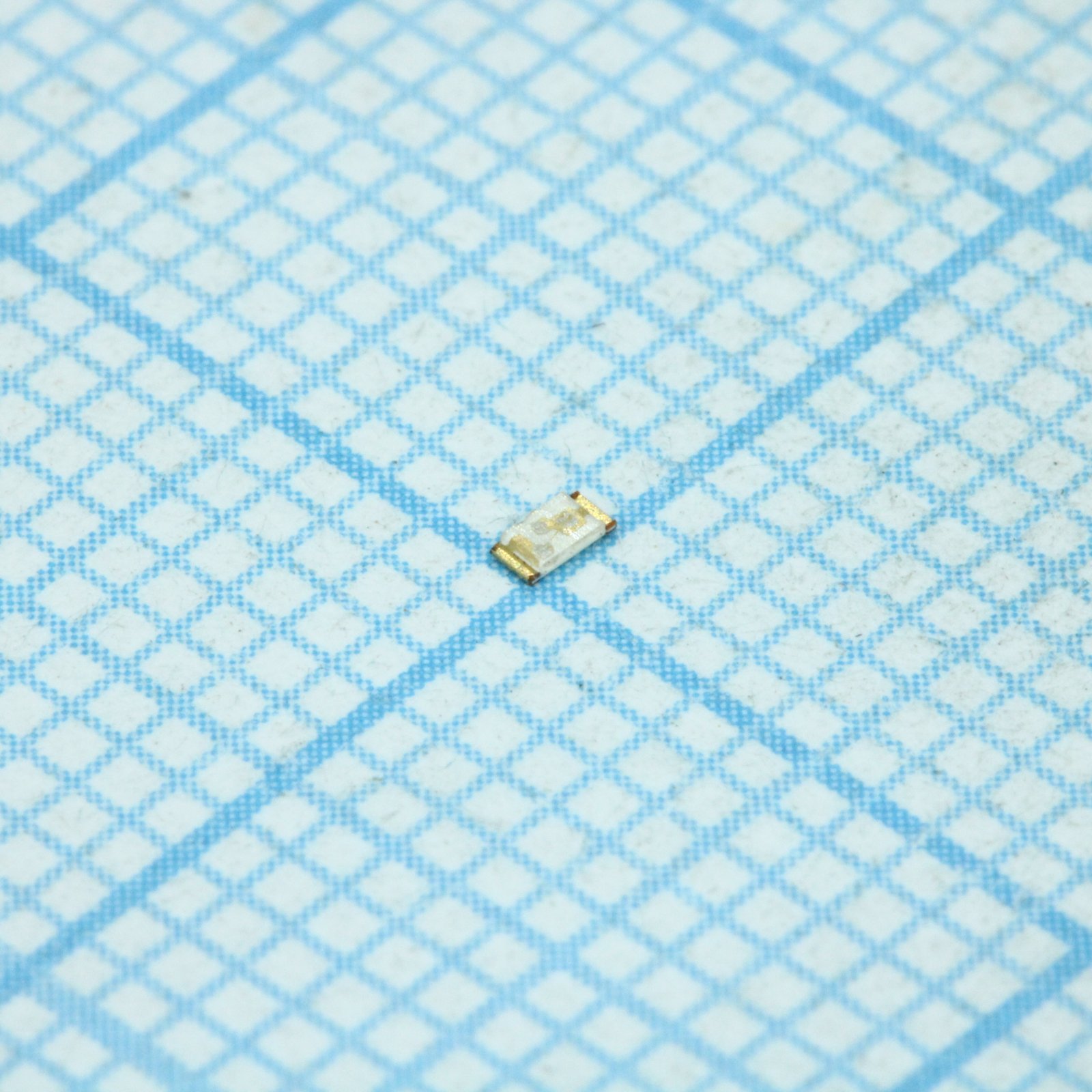

Светодиоды дискретные KPG-1608ZGC производства Kingbright — это зелёные светодиоды на основе кристалла InGaN в компактном корпусе типоразмера 0603 для поверхностного монтажа. Линза выполнена прозрачной, бесцветной, излучение направленное, угол обзора — 130°. Компонент предназначен для одиночной индикации на платах с плотным монтажом.
Доминирующая длина волны излучения — 525 нм, пиковая длина волны — 515 нм при токе 20 мА, полуширина спектральной линии — 30 нм. Типовая сила света при токе 20 мА составляет 450 мкд, минимальная — 300 мкд, допуск по силе света — ±15%. Прямое напряжение при этом токе типовое 3.3 В, максимальное — 4.1 В, допуск ±0.1 В.
Постоянный прямой ток ограничен 25 мА, импульсный — 150 мА при скважности 1/10 и длительности импульса 0.1 мс. Рассеиваемая мощность — 102.5 мВт. Обратное напряжение — 5 В, обратный ток при этом напряжении не превышает 50 мкА. Ёмкость перехода — 45 пФ при нулевом смещении на частоте 1 МГц.
Корпус имеет размеры 1.6 × 0.8 × 0.25 мм, монтаж поверхностный, рекомендована пайка оплавлением с площадью раскрытия трафарета 80% и толщиной трафарета 80–100 мкм. Уровень влагочувствительности — 3 класс, порог электростатической стойкости по модели HBM — 450 В. Рабочий диапазон температур и диапазон хранения — от -40 °C до +85 °C.
Основные характеристики
- Цвет излучения: зелёный (InGaN)
- Доминирующая длина волны: 525 нм
- Пиковая длина волны: 515 нм
- Полуширина спектральной линии: 30 нм
- Сила света (тип. / мин.): 450 / 300 мкд при 20 мА
- Допуск силы света: ±15%
- Прямое напряжение (тип. / макс.): 3.3 / 4.1 В при 20 мА
- Допуск прямого напряжения: ±0.1 В
- Постоянный прямой ток: 25 мА
- Импульсный прямой ток: 150 мА (скважность 1/10, 0.1 мс)
- Рассеиваемая мощность: 102.5 мВт
- Обратное напряжение: 5 В
- Обратный ток: не более 50 мкА
- Ёмкость: 45 пФ
- Угол обзора: 130°
- Корпус: 0603, 1.6 × 0.8 × 0.25 мм
- Тип линзы: прозрачная, бесцветная
- Рабочая температура: от -40 °C до +85 °C
- Влагочувствительность: 3 класс
- Электростатическая стойкость (HBM): 450 В
Где применяется
- Индикация состояния: сигнальные светодиоды на платах промышленной и бытовой электроники
- Компактные устройства: портативная и носимая электроника, где важен малый типоразмер 0603
- Панели управления: подсветка кнопок и индикаторов режимов работы
- Автоматизированный монтаж: платы с высокой плотностью SMD-компонентов и пайкой оплавлением
