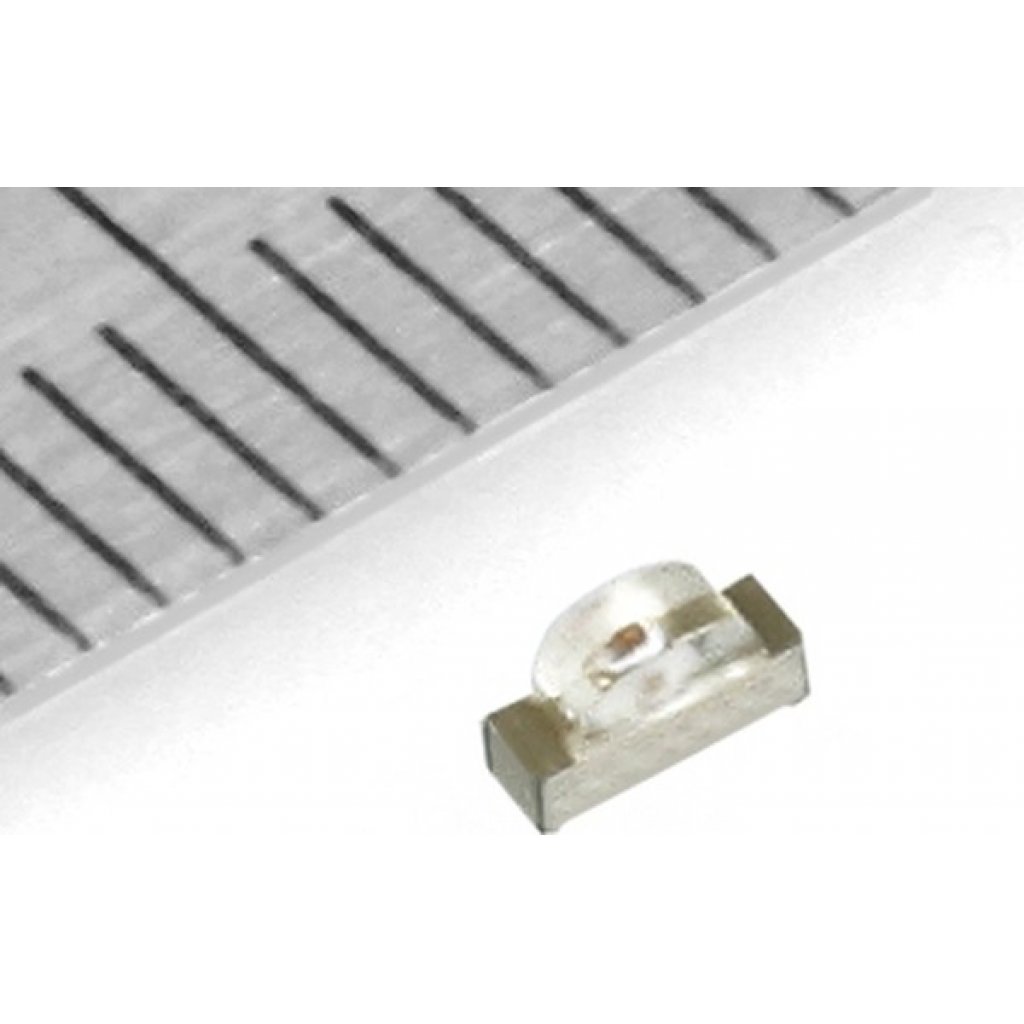

Светодиод Kingbright KPA-3010SGC — это SMD-излучатель зелёного свечения для поверхностного монтажа. Компонент применяется как индикатор состояния и элемент подсветки в компактной электронике, где корпус устанавливается автоматическим монтажом вместе с остальными элементами платы. Выводы под пайку луженые, а рекомендованный способ монтажа — пайка оплавлением, что соответствует типовому производственному циклу поверхностного монтажа.
Светодиод излучает свет с доминирующей длиной волны 568 нм при допуске ±1 нм — устойчивый зелёный цвет свечения без заметного разброса оттенка между экземплярами партии. Ширина спектра излучения составляет 30 нм. Минимальная сила света — 5 мкд с допуском ±15%, чем производитель нормирует разброс яркости между отдельными кристаллами одной партии.
Максимальный постоянный прямой ток ограничен 25 мА, а в импульсном режиме с рабочим циклом 1/10 и длительностью импульса 0,1 мс светодиод допускает кратковременный ток до 140 мА. Рабочее прямое напряжение при этом — 2,5 В с допуском ±0,1 В. В обратном направлении светодиод выдерживает напряжение до 5 В при токе утечки не более 10 мкА.
Кристалл выполнен из фосфида галлия, ёмкость перехода при нулевом смещении составляет 15 пФ. Диапазон рабочих температур и температур хранения — от -40 до +85 °C, что позволяет применять светодиод в устройствах с ограниченным температурным диапазоном без дополнительной защиты корпуса.
Основные характеристики
- Корпус: SMD, выводы луженые
- Цвет свечения: зелёный
- Доминирующая длина волны: 568 нм
- Допуск длины волны: ±1 нм
- Ширина спектра: 30 нм
- Минимальная сила света: 5 мкд
- Допуск силы света: ±15%
- Максимальный прямой ток (постоянный): 25 мА
- Максимальный импульсный прямой ток: 140 мА
- Прямое напряжение: 2,5 В ±0,1 В
- Максимальное обратное напряжение: 5 В
- Максимальный обратный ток: 10 мкА
- Рассеиваемая мощность: 62,5 мВт
- Ёмкость перехода: 15 пФ
- Материал кристалла: фосфид галлия
- Диапазон рабочих температур и хранения: от -40 до +85 °C
Где применяется
- Индикация состояния: сигнальные светодиоды на панелях управления и платах устройств
- Подсветка: локальная подсветка элементов интерфейса в компактных корпусах
- Серийная электроника: устройства с автоматическим поверхностным монтажом
- Устройства с батарейным питанием: низкое энергопотребление при малом рабочем токе
