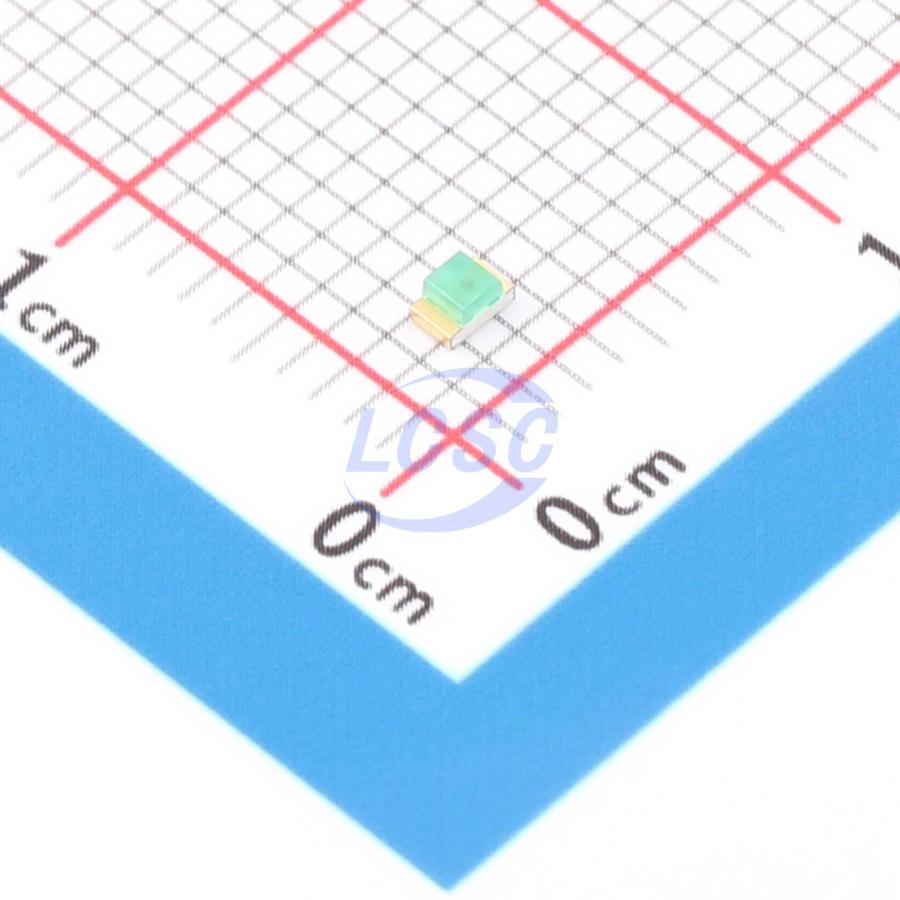

Светодиод Kingbright KP-2012SGD — компактный зелёный индикаторный элемент в корпусе 0805 (2,0×1,2 мм) для поверхностного монтажа на микроконтроллерных платах и в сборках промышленной автоматики. Падение напряжения при номинальном токе 20 мА составляет 2,2 В, что позволяет напрямую включать светодиод в цепи с питанием 3,3 В и выше с токоограничивающим резистором стандартного номинала.
Пиковая длина волны спектра 565 нм обеспечивает чистый зелёный цвет, различимый глазом в хорошо освещённых условиях. Типовая сила света 12,5 мкд с минимумом 3,2 мкд на номинальном токе 20 мА при стандартной конструкции с диффузным линзовым покрытием. Угол обзора 120° означает, что светодиод виден под углом ±60° к нормали к плате.
Максимальный прямой ток в импульсном режиме (коэффициент заполнения 1/10, длительность 0,1 мс) составляет 150 мА, что позволяет использовать компонент в высокояркостных индикаторных схемах кратковременно. Обратное напряжение не должно превышать 5 В. Стойкость к пайке волной при температуре 230 °С в течение 3 секунд совместима с требованиями поверхностного монтажа.
Диапазон рабочих температур от −40 до +85 °C покрывает условия от холодильных витрин до комнатных и умеренно нагретых помещений. На каждый светодиод из рулона приходится ёмкость 45 пФ, что слабо влияет на высокочастотное поведение сигналов на соседних трассах платы.
Основные характеристики
Зелёный SMD-светодиод в корпусе 0805 с прямым напряжением 2,2 В и номинальным током 20 мА. Типовая сила света 12,5 мкд, угол обзора 120°. Пиковая длина волны 565 нм, максимальный импульсный ток 150 мА.
Где применяется
- Индикация статуса: сигнальные элементы в панелях управления, измерительном оборудовании и сетевых устройствах для отображения рабочих режимов.
- Встраиваемые системы: указатели активности и состояния в маршрутизаторах, коммутаторах, автоматических выключателях и промышленной автоматике.
- Мобильная электроника: компактные индикаторные лампочки в источниках питания, зарядных устройствах и переносных приборах.
- Высокочастотные узлы: в цепях с импульсными сигналами, где малая ёмкость светодиода не искажает форму сигнала.
