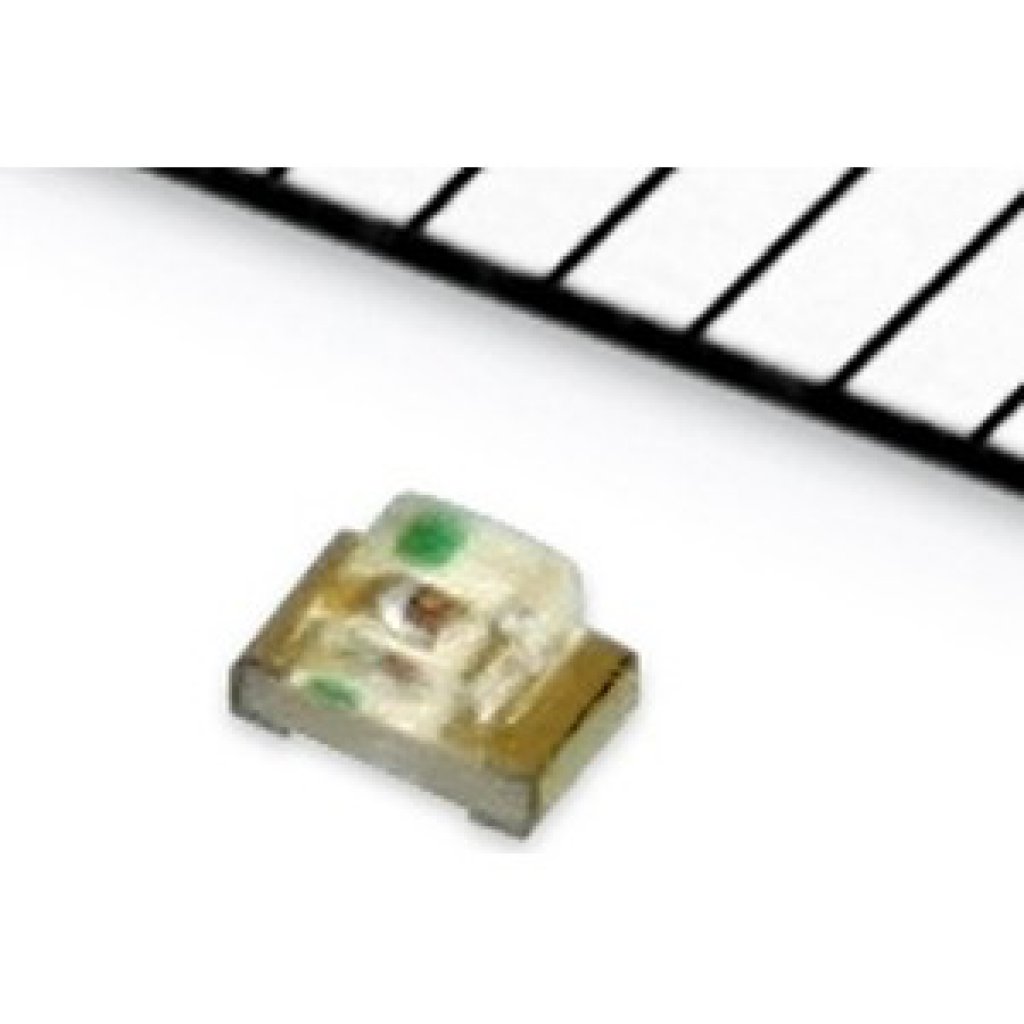

Светодиод Kingbright KP-2012EC — маломощный светодиод для поверхностного монтажа красного цвета свечения с доминирующей длиной волны 625 нм и пиковой длиной волны 627 нм. Кристалл выполнен из материала GaAsP/GaP и залит прозрачной линзой без встроенного рассеивателя. Корпус имеет размеры 2,0×1,25×1,1 мм и диаметр излучающей области 2 мм, что соответствует типоразмеру 0805 в метрической системе обозначений SMD-компонентов.
Номинальный прямой ток светодиода составляет 20 мА, максимальный постоянный прямой ток — 30 мА, а в импульсном режиме с коэффициентом заполнения 1/10 и длительностью импульса 0,1 мс допускается пиковый ток до 160 мА. При номинальном токе 20 мА прямое напряжение составляет типично 2 В и не превышает 2,5 В. Обратное напряжение ограничено значением 5 В, обратный ток при этом напряжении не превышает 10 мкА, ёмкость перехода — 15 пФ.
Сила света светодиода при номинальном токе 20 мА составляет не менее 4 мкд, типовое значение — 15 мкд, угол обзора — 120°, а полуширина спектра излучения — 45 нм. Рассеиваемая мощность ограничена значением 75 мВт. Рабочий и температурный диапазон хранения одинаковы и составляют от -40°C до +85°C, что позволяет применять компонент в широком диапазоне условий эксплуатации.
Светодиод относится к 3 уровню влагочувствительности (MSL 3), что определяет допустимое время нахождения компонента вне герметичной упаковки перед пайкой. Монтаж выполняется методом оплавления припоя в печи; изделие поставляется на катушке по 2000 штук, что рассчитано на автоматизированную установку в условиях серийного производства.
Основные характеристики
- Цвет свечения: красный
- Доминирующая длина волны: 625 нм
- Пиковая длина волны: 627 нм
- Полуширина спектра: 45 нм
- Прямой ток (номинальный): 20 мА
- Прямой ток (максимальный, постоянный): 30 мА
- Пиковый прямой ток: 160 мА (1/10 duty, импульс 0,1 мс)
- Прямое напряжение: 2 В тип., 2,5 В макс. при 20 мА
- Обратное напряжение: не более 5 В
- Обратный ток: не более 10 мкА при 5 В
- Сила света: не менее 4 мкд, тип. 15 мкд при 20 мА
- Угол обзора: 120°
- Рассеиваемая мощность: 75 мВт
- Ёмкость: 15 пФ
- Материал кристалла: GaAsP/GaP
- Корпус: SMD, 2,0×1,25×1,1 мм
- Рабочая температура и температура хранения: от -40°C до +85°C
- Уровень влагочувствительности: MSL 3
- Упаковка: катушка, 2000 шт.
Где применяется
- Индикация состояния устройств: компактный красный светодиод используется как сигнальный элемент на платах бытовой и промышленной электроники
- Панели управления: узкий угол обзора 120° и стабильная яркость подходят для подсветки кнопок и индикаторных полей
- Портативные устройства: малые габариты корпуса позволяют устанавливать светодиод на платах с высокой плотностью компоновки
- Автоматизированная сборка: поставка на катушке и совместимость с оплавлением припоя рассчитаны на серийный монтаж
