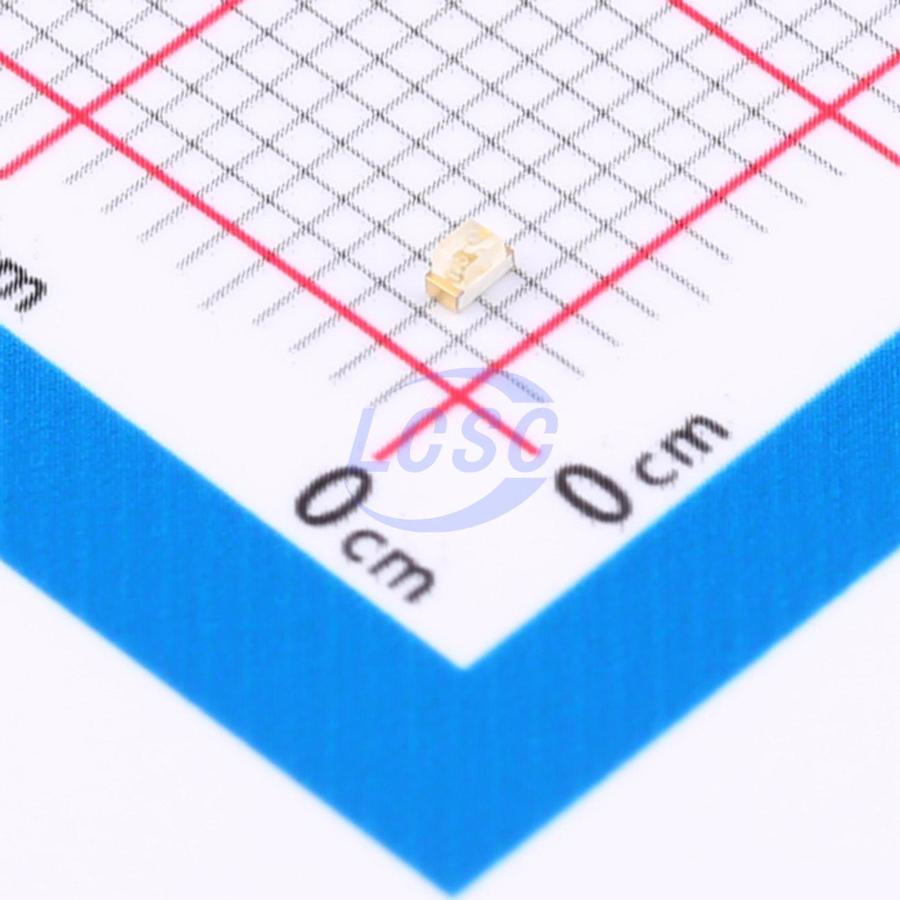

Светодиод Kingbright KP-1608ZGC — дискретный светодиод зеленого цвета в корпусе для поверхностного монтажа размером 1,6×0,8 мм. Работает при напряжении 3,3 В и токе 20 мА, обеспечивая световой поток 600 кд в стандартных условиях. Это яркий компонент, пригодный не только для индикации, но и для видимой подсветки в темных условиях. Угол обзора 130° дает хорошую видимость почти во всех направлениях, что полезно для панельных индикаторов, где наблюдатель может находиться под разными углами.
Доминирующая длина волны 525 нм дает чистый зеленый цвет восприятия, без примеси синего или желтого оттенка. Пиковая длина волны 515 нм указывает на преобладающую спектральную компоненту. Максимальное прямое напряжение 4,1 В при полном включении оставляет запас при проектировании цепей с питанием 5 В, однако для ограничения тока требуется токоограничивающий резистор. Светодиод выдерживает пиковый ток до 150 мА при коэффициенте заполнения 1/10 и длительности импульса 0,1 мс, что может использоваться для импульсной яркости, например в системах мультиплексирования.
Диапазон рабочих температур −40…+85 °С охватывает большинство бытовых и промышленных приложений. Максимальная температура перехода 115 °С при эксплуатации требует контроля теплоотвода, особенно при работе на максимальных токах в теплой среде. Корпус чувствителен к влаге (MSL уровень 3), поэтому следует соблюдать правила пайки и не более двух проходов оплавления. Устойчивость к электростатическому разряду 450 В обеспечивает хорошую защиту при работе с компонентом.
Основные характеристики
Зеленый SMD светодиод 1,6×0,8 мм, 525 нм доминирующая длина волны, 600 кд типовая яркость при 20 мА. Напряжение 3,3 В, максимум 4,1 В, угол обзора 130°, диапазон −40…+85 °С.
Где применяется
- Индикаторы состояния и статуса: светофоры на панелях управления, показатели работы устройств
- Сигнальные лампы: оповещение об ошибках, предупреждение, нормальная работа в системах контроля
- Подсветка интерфейсов: кнопки, ручки, клавиши в приборах с ограниченным местом
- Мультиплексные табло: динамическая подсветка в конструкциях с несколькими светодиодами на общих выводах
Яркость светодиода сильно зависит от угла наблюдения и тока: при уменьшении тока вдвое яркость упадет примерно вдвое. Специалисты компании помогут расчитать токоограничивающий резистор под вашу яркость и напряжение питания. Если нужна иная яркость или цвет, обратитесь за аналогом. Отправьте запрос на micro@tkasiatorg.ru.
