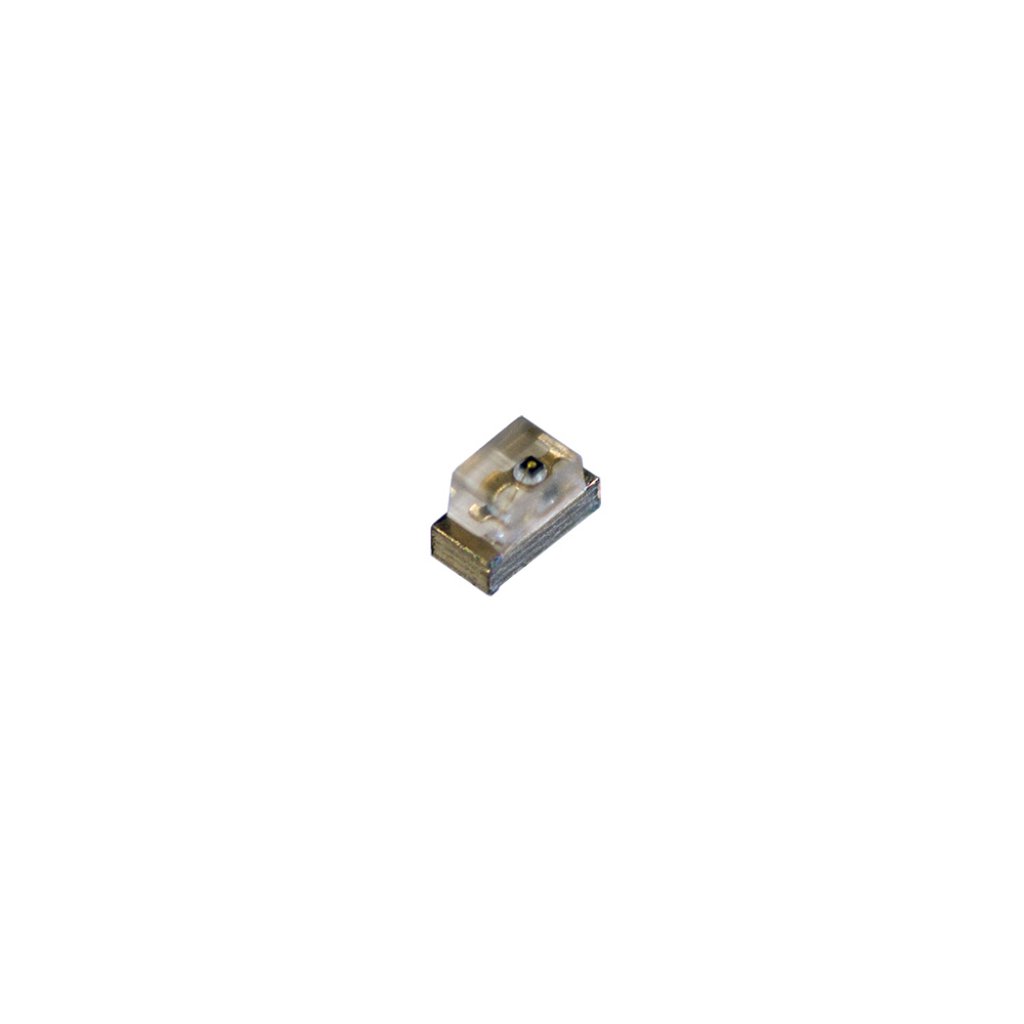

Светодиод Kingbright KP-1608SYC — дискретный SMD-светодиод компактного размера 0603 с желтым свечением. Длина волны 590 нм обеспечивает чистый желтый цвет, что традиционно используется в индикаторных и сигнальных цепях. Миниатюрный корпус 1,6×0,8 мм предназначен для плотного размещения на печатной плате и автоматизированного монтажа. При номинальном токе 20 мА светодиод излучает 150 мкд, что достаточно для индикации в условиях нормального освещения помещения.
Прямое напряжение составляет 2,0 В, что позволяет использовать компонент в цепях с напряжением питания от 3 до 5 В через токоограничивающий резистор. Угол обзора 120° обеспечивает видимость светодиода в широком диапазоне углов наблюдения. Позиция выдерживает рассеиваемую мощность до 60 мВт и работает в диапазоне температур от −40 до +85 °С, что типично для потребительской и промышленной электроники.
Светодиод выпускается на катушке для автоматизированной установки и поставляется в виде компактной упаковки, удобной для производственного цеха и небольших проектов.
Основные характеристики
SMD-светодиод 0603, желтый цвет (590 нм), яркость 150 мкд, рабочий ток 20 мА, прямое напряжение 2,0 В, угол обзора 120°, рабочий диапазон −40 до +85 °С.
Где применяется
- Индикаторные панели: сигнализация о состоянии устройства, подтверждение операций.
- Подсветка кнопок и переключателей: визуальная обратная связь в пультах управления.
- Компактная портативная электроника: карманные приборы, измерители, портативные блоки питания.
- Промышленная автоматика: низковольтные сигнальные цепи в стойках и шкафах управления.
Специалисты компании помогут выбрать резисторы для ограничения тока, рассчитают схему включения под вашу топологию питания и подберут аналоги с другими углами обзора и яркостью. Заявку отправьте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
