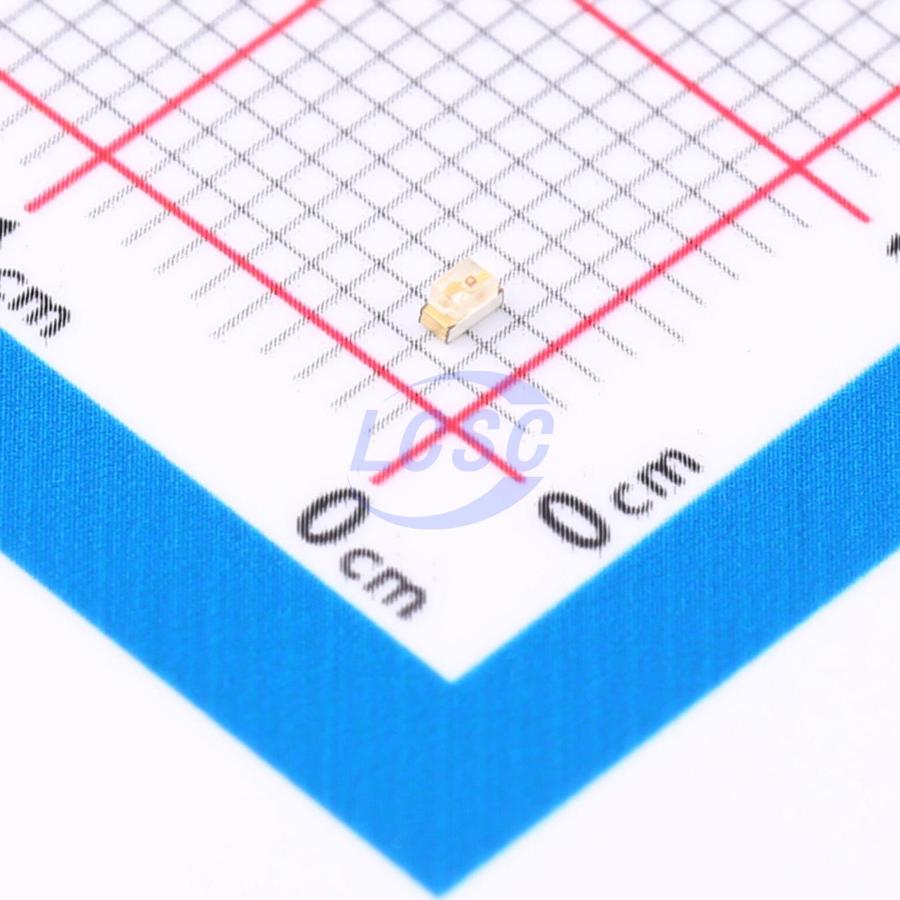

Светодиод Kingbright KP-1608SGC — светоизлучающий диод зелёного цвета в корпусе 0603, предназначенный для поверхностного монтажа на печатную плату. Длина волны излучения составляет 568 нм, что соответствует чистому зелёному свечению без выраженного жёлтого или синего оттенка.
Компонент рассчитан на прямой ток 20 мА при прямом напряжении 2,2 В — типичные параметры для маломощного индикаторного светодиода. При этом токе светодиод развивает силу света 12 мкд, что достаточно для индикации на близком расстоянии, но не рассчитано на подсветку с большого расстояния или в условиях яркого внешнего освещения.
Угол излучения светодиода составляет 120°, поэтому свечение хорошо видно при взгляде под углом к плате, а не только строго по нормали к корпусу. Такой широкий угол обзора удобен для индикаторов на панелях приборов, где светодиод наблюдают с разных положений.
Корпус 0603 и монтаж SMD позволяют устанавливать светодиод автоматическим оборудованием и размещать его плотно рядом с другими компонентами платы. Компонент относится к классу влагочувствительности MSL 3, поэтому при хранении и монтаже партии соблюдается ограничение по времени пребывания вне влагозащитной упаковки.
Основные характеристики
- Цвет свечения: зелёный
- Длина волны: 568 нм
- Сила света: 12 мкд
- Угол излучения: 120°
- Прямое напряжение: 2,2 В
- Прямой ток: 20 мА
- Корпус: 0603
- Монтаж: SMD
- Класс влагочувствительности: MSL 3
Где применяется
- Индикация состояния: светодиоды включения питания и статуса режима работы на платах устройств
- Панели приборов: индикаторы, наблюдаемые под разными углами благодаря широкому углу излучения
- Компактная электроника: плотный монтаж на платах портативных и малогабаритных устройств
- Автоматизированное производство: серийная установка на конвейерных линиях поверхностного монтажа
