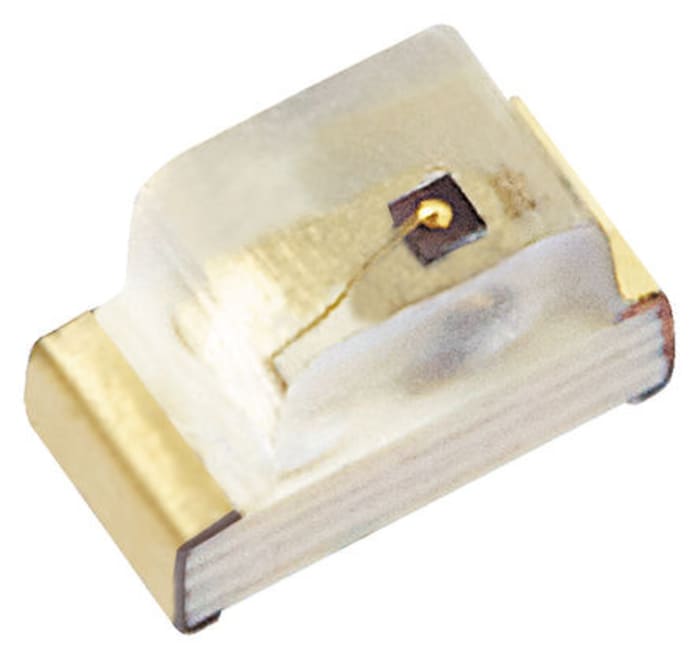

Светодиод Kingbright KP-1608SEC — SMD-светодиод в компактном корпусе для поверхностного монтажа, применяемый как индикаторный источник света красного свечения. Корпус типоразмера 0603 (1608 метрический) с прямоугольной линзой рассчитан на установку на плату наравне с пассивными компонентами того же размера.
Длина волны излучения — 601 нм, что соответствует красному участку видимого спектра. Прямой ток светодиода — 20 мА при прямом напряжении 2 В, сила света — 200 мкд, угол излучения — 120°. Широкий угол свечения позволяет видеть индикацию под разными углами обзора, а не только строго перпендикулярно плате.
Компонент имеет класс влагочувствительности MSL 3 со сроком выдержки на открытом воздухе до 168 часов, после чего перед пайкой требуется просушка по стандартной методике для компонентов этого класса. Монтаж — поверхностный, корпус подходит для стандартных профилей пайки SMD-компонентов.
Малый типоразмер 0603 делает светодиод удобным для плотного размещения на платах индикации, где под каждый канал отведено ограниченное место.
Основные характеристики
- Цвет свечения: красный
- Длина волны излучения: 601 нм
- Корпус: 0603 (1608 метрический)
- Габаритный размер: 1.6 мм
- Тип монтажа: SMD
- Прямой ток: 20 мА
- Прямое напряжение: 2 В
- Сила света: 200 мкд
- Угол излучения: 120°
- Форма линзы: прямоугольная
- Класс влагочувствительности: MSL 3 (168 часов)
Где применяется
- Индикация питания: сигнализация включённого состояния устройства на платах и панелях
- Панели управления: индикация режимов работы в бытовой и промышленной аппаратуре
- Компактная электроника: устройства с плотным монтажом, где важен малый типоразмер индикатора
- Многоканальная индикация: устройства с несколькими светодиодами разного назначения на одной плате
