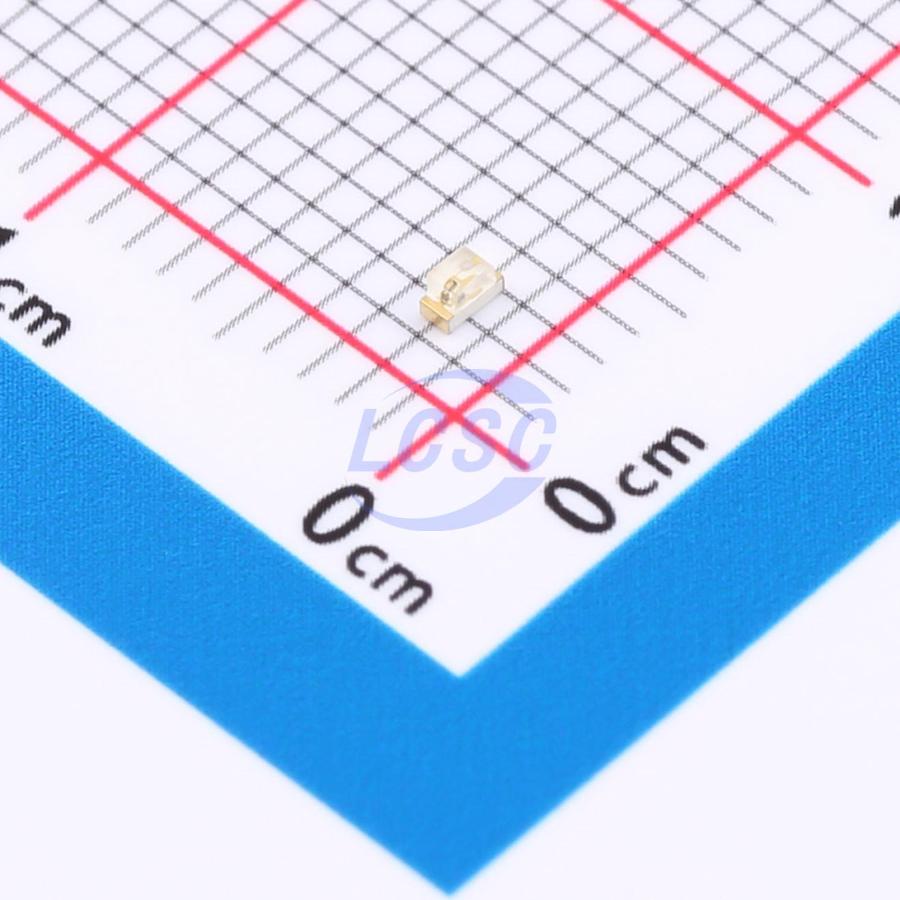

Светодиод Kingbright KP-1608MGC — это светодиод для поверхностного монтажа в чип-корпусе размером 1,6 × 0,8 мм при высоте 1,1 мм. Он даёт зелёное свечение: доминирующая длина волны составляет 568 нм, пик излучения приходится на 574 нм, полуширина спектральной линии — 26 нм. Кристалл выполнен из InGaAlP на подложке GaAs.
Типовое прямое напряжение — 2,1 В, максимальное — 2,5 В. Сила света нормируется при токе 20 мА, минимальное значение — 18 мкд. Угол обзора по уровню половины яркости равен 120°, поэтому светодиод подходит для индикации, которую видно под большим углом к плате.
По предельным режимам: максимальный постоянный прямой ток — 30 мА, импульсный — 150 мА при скважности 1/10 и длительности импульса 0,1 мс. Рассеиваемая мощность ограничена 75 мВт. Обратное напряжение не должно превышать 5 В, при нём обратный ток не больше 10 мкА. Светодиод не рассчитан на работу в обратном включении, поэтому в цепях с возможной переполюсовкой нужна защита.
Ёмкость перехода — 20 пФ при нулевом смещении на частоте 1 МГц. Рабочая температура и температура хранения лежат в диапазоне от -40 до +85 °C. Токоограничивающий резистор подбирают по напряжению питания и выбранному току, не превышая 30 мА.
Основные характеристики
- Производитель: Kingbright
- Корпус: чип для поверхностного монтажа, 1,6 × 0,8 × 1,1 мм
- Материал кристалла: InGaAlP на подложке GaAs
- Доминирующая длина волны: 568 нм
- Пиковая длина волны: 574 нм
- Минимальная сила света: 18 мкд при 20 мА
- Угол обзора: 120°
- Прямое напряжение: 2,1 В типовое, 2,5 В максимальное
- Постоянный прямой ток: до 30 мА
- Импульсный прямой ток: до 150 мА
- Рассеиваемая мощность: до 75 мВт
- Рабочая температура: от -40 до +85 °C
Где применяется
- Индикация состояния: сигнализация питания и режимов работы на платах.
- Панели управления: подсветка кнопок и шкал.
- Портативная техника: компактные устройства с малым энергопотреблением.
- Бытовая электроника: индикаторы на корпусах приборов и модулей.
