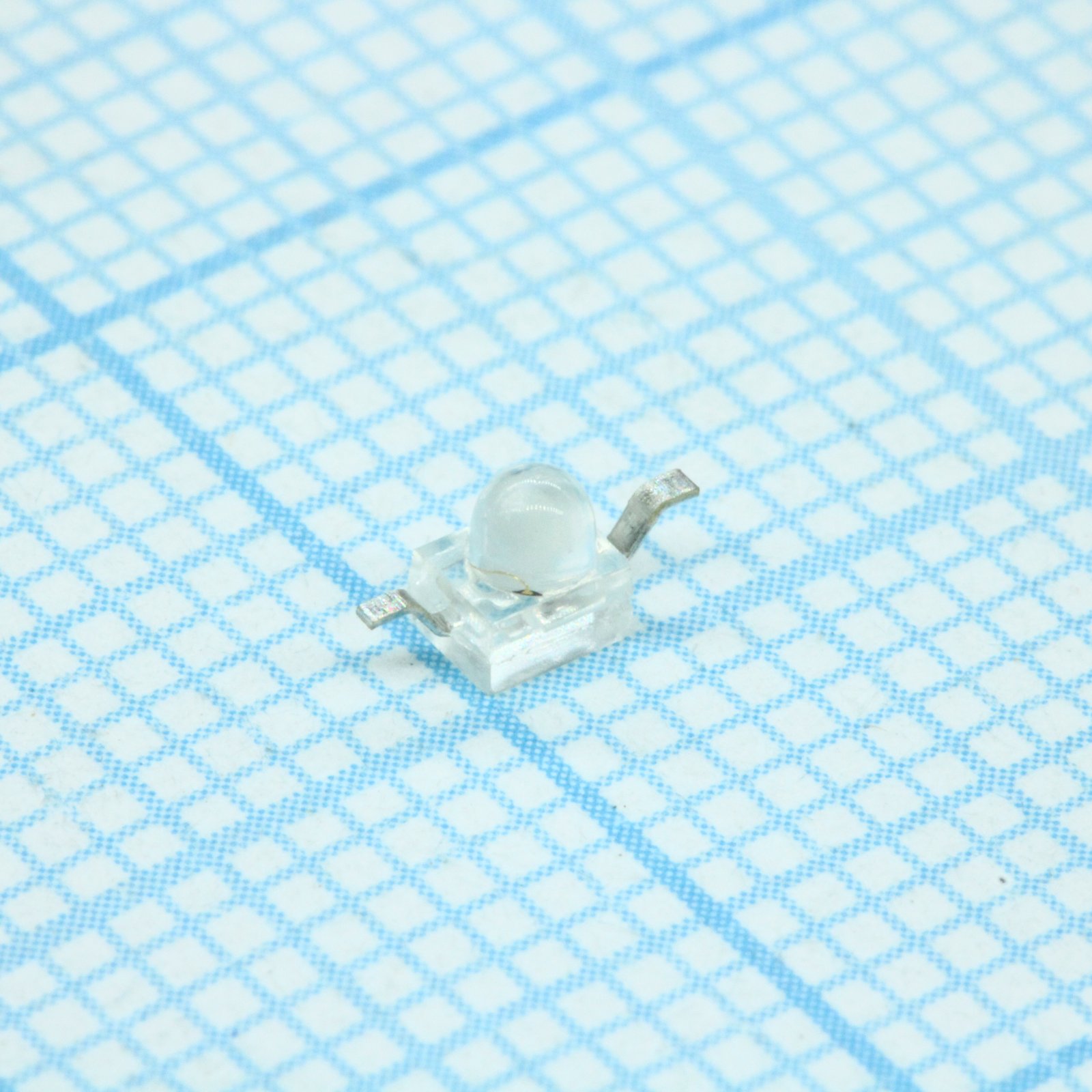

Светодиод Kingbright KM2520SYC03 — светоизлучающий диод для поверхностного монтажа в миниатюрном корпусе с крыловидными выводами размером примерно 2,5×2,0 мм. Прозрачная линза не окрашивает корпус в цвет свечения, поэтому в выключенном состоянии диод выглядит бесцветным, а по включении даёт чёткое, не размытое пятно света.
Диод излучает жёлтый свет с доминирующей длиной волны 588 нм и пиковой длиной волны 590 нм, полуширина спектральной линии — 35 нм. При тестовом токе 20 мА типовое прямое напряжение составляет 2,1 В, максимальное — 2,5 В. Типовая сила света на этом токе — 50 мкд, минимальная гарантированная — 20 мкд, угол обзора — 20°, то есть свечение сконцентрировано в узком конусе вдоль оси корпуса.
Диод допускает постоянный прямой ток до 30 мА и кратковременный импульсный ток до 140 мА, что даёт запас для работы в мультиплексируемых индикаторных схемах. В обратном направлении допустимо напряжение до 5 В при токе утечки не более 10 мкА, собственная ёмкость перехода — 20 пФ. Максимальная рассеиваемая мощность — 75 мВт.
Корпус рассчитан на пайку оплавлением при температуре до 260°C в течение 3 секунд и относится к 3 уровню чувствительности к влаге, что определяет условия хранения и предельное время нахождения вскрытой упаковки на открытом воздухе перед пайкой. Рабочий и предельный температурный диапазон — от -40 до +85°C, что позволяет использовать диод как в бытовой аппаратуре, так и в оборудовании с более жёсткими условиями эксплуатации.
Основные характеристики
- Цвет свечения: жёлтый
- Доминирующая длина волны: 588 нм
- Пиковая длина волны: 590 нм
- Корпус: SMD, крыловидные выводы, 2,5×2,0 мм
- Тип линзы: прозрачная
- Прямое напряжение: типовое 2,1 В, максимальное 2,5 В
- Тестовый ток: 20 мА
- Максимальный постоянный ток: 30 мА
- Максимальный импульсный ток: 140 мА
- Сила света: типовая 50 мкд, минимум 20 мкд
- Угол обзора: 20°
- Обратное напряжение: 5 В
- Обратный ток: 10 мкА
- Ёмкость: 20 пФ
- Рассеиваемая мощность: 75 мВт
- Рабочая температура: от -40 до +85°C
- Уровень влагочувствительности: 3
Где применяется
- Индикация на компактных платах: узкий угол обзора и малый размер корпуса удобны для плотного монтажа
- Мультиплексируемые индикаторные схемы: запас по импульсному току позволяет использовать диод в динамической индикации
- Бытовая электроника: индикаторы состояния зарядных устройств, адаптеров, пультов
- Портативные устройства: низкое энергопотребление и малые размеры подходят для аппаратуры с ограниченным пространством на плате
