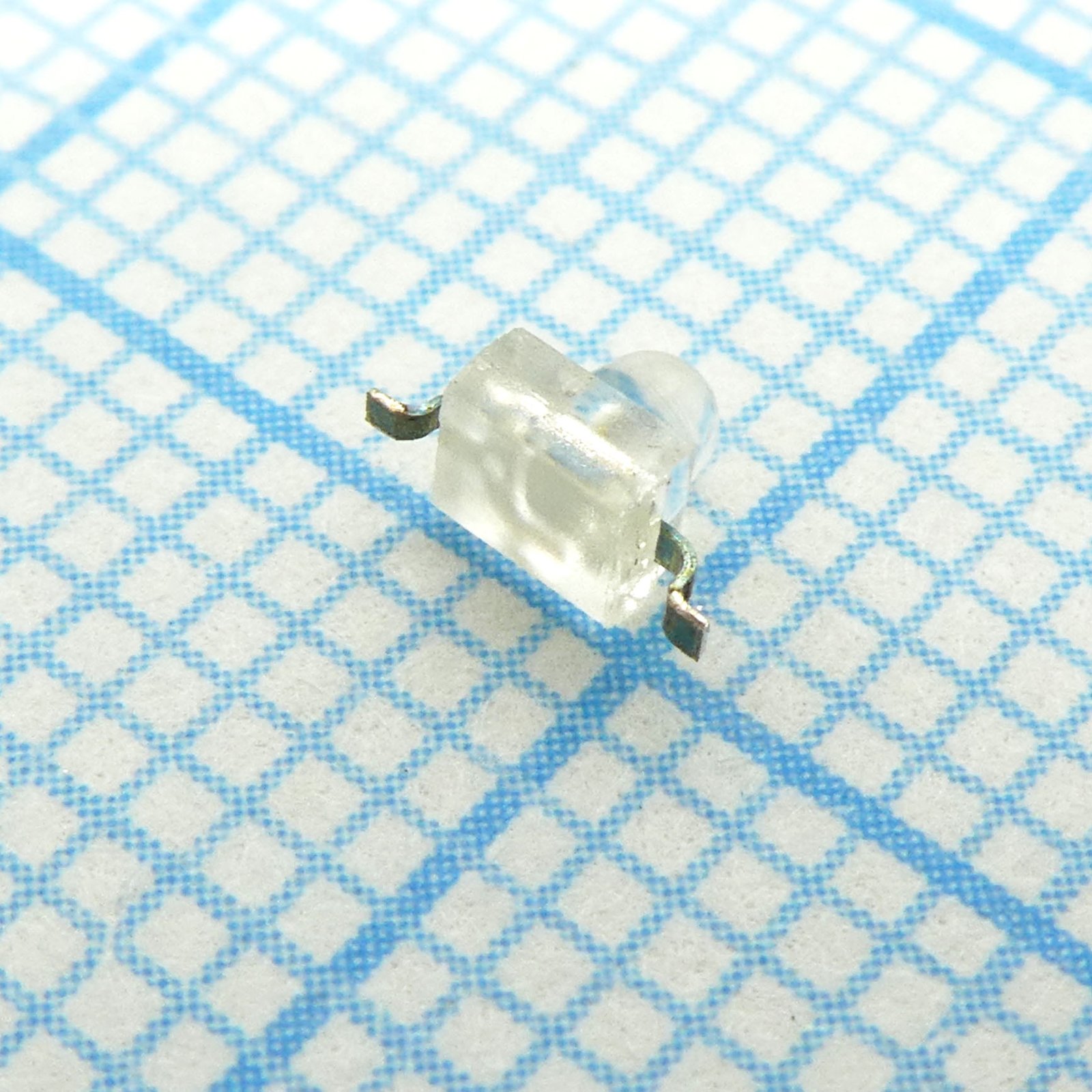

Светодиод Kingbright KM2520SGC03 — это миниатюрный светодиод поверхностного монтажа в корпусе размером 2,5 на 2 мм с зелёным свечением. Основная длина волны излучения составляет 568 нм, пик спектра приходится на 565 нм. Кристалл выполнен на основе фосфида галлия, а цвет в документации обозначен как сверхъяркий зелёный.
Сила света при токе 20 мА лежит в пределах от 40 до 90 мкд, типовое значение равно 90 мкд, допуск на этот параметр составляет ±15%. Угол обзора равен 20°, поэтому излучение собрано в узкий пучок и хорошо читается при взгляде по оси корпуса. Линза прозрачная, без рассеивателя: в выключенном состоянии кристалл виден, а во включённом даёт точечный источник света.
Типовое прямое напряжение при токе 20 мА составляет 2,2 В, максимальное — 2,5 В, допуск прямого напряжения ±0,1 В. Постоянный прямой ток ограничен 25 мА, импульсный допускается до 140 мА при скважности 1/10 и длительности импульса 0,1 мс. Рассеиваемая мощность — 62,5 мВт. Обратное напряжение не должно превышать 5 В, при этом обратный ток составляет до 10 мкА, поэтому в цепях с возможной переполюсовкой нужна защита. Ёмкость перехода равна 15 пФ.
Корпус имеет выводы типа «крыло чайки» и рассчитан на пайку оплавлением. Уровень чувствительности к влаге — 3, поэтому условия хранения и срок между вскрытием упаковки и пайкой нужно соблюдать по требованиям производителя. Рабочий диапазон температур и температура хранения совпадают: от −40 до +85 °C. Изделие соответствует требованиям RoHS.
Токоограничивающий резистор подбирается по напряжению питания и выбранному току в пределах постоянного режима. Для получения заметной яркости при пониженном токе стоит ориентироваться на нижнюю границу силы света, а не на типовое значение.
Основные характеристики
- Цвет: зелёный, сверхъяркий
- Доминирующая длина волны: 568 нм, допуск ±1 нм
- Пиковая длина волны: 565 нм
- Полуширина спектральной линии: 30 нм
- Сила света: от 40 до 90 мкд при 20 мА
- Угол обзора: 20°
- Прямое напряжение: типовое 2,2 В, максимальное 2,5 В
- Постоянный прямой ток: 25 мА
- Рассеиваемая мощность: 62,5 мВт
- Обратное напряжение: 5 В
- Материал кристалла: фосфид галлия
- Тип линзы: прозрачная
- Рабочая температура: от −40 до +85 °C
Где применяется
- Бытовая электроника: индикация включения питания и режимов работы устройств.
- Промышленная автоматика: световая сигнализация состояния модулей, датчиков и контроллеров на платах малого размера.
- Платы с плотным монтажом: компактный корпус позволяет разместить индикатор там, где выводной светодиод не помещается.
- Панели с узкой диаграммой света: угол 20° подходит для индикаторов, на которые смотрят прямо.
