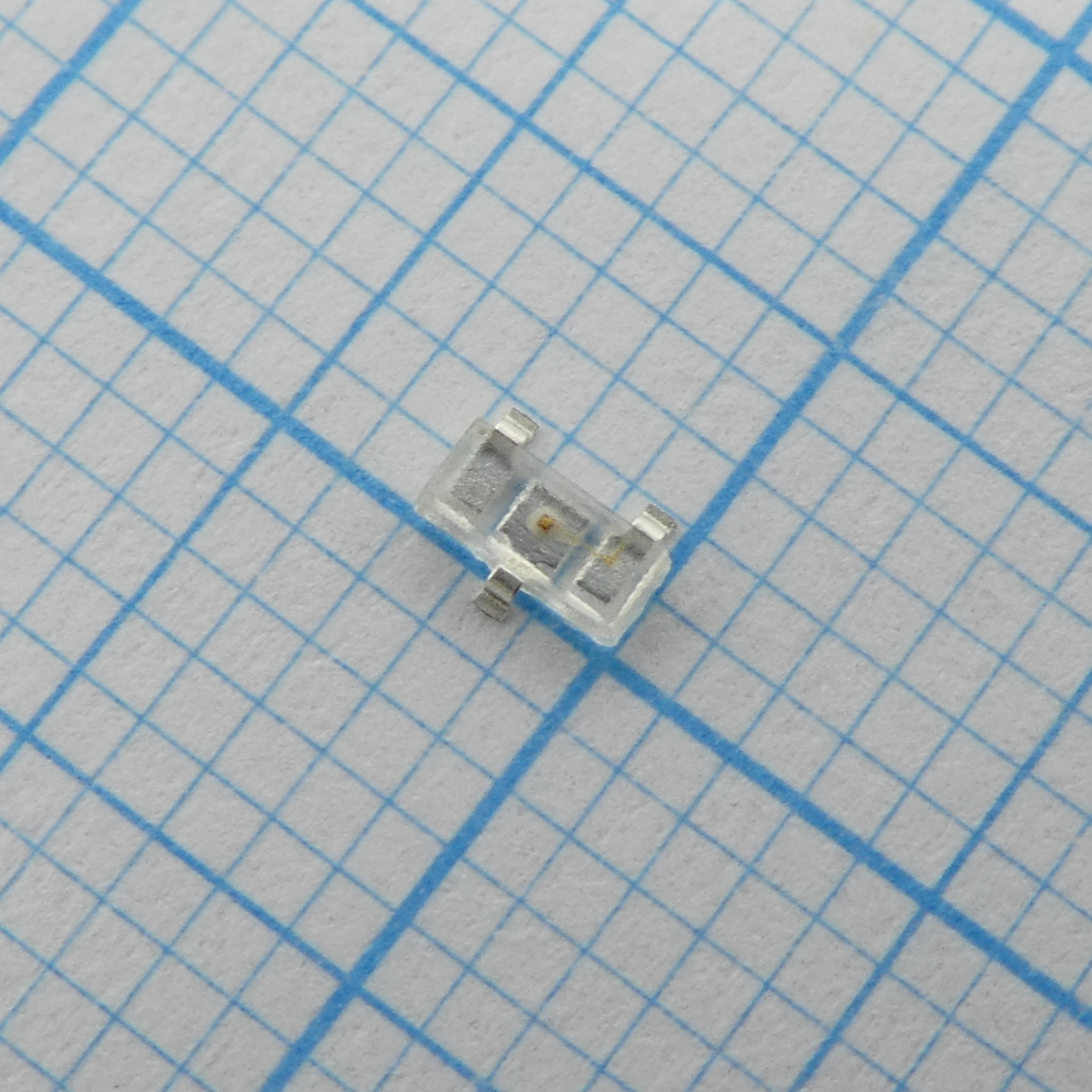

Светодиод Kingbright KM-23SGC-F — индикаторный светодиод зелёного свечения для поверхностного монтажа. Кристалл изготовлен из фосфида галлия, линза прозрачная бесцветная. Доминирующая длина волны составляет 568 нм, пик излучения приходится на 565 нм при токе 20 мА, полуширина спектральной линии — 30 нм. Светодиод применяют как сигнальный элемент, показывающий состояние устройства.
При прямом токе 20 мА типовая сила света составляет 10 мкд, минимальная — 5 мкд, допуск по силе света ±15 %, по длине волны ±1 нм. Угол обзора равен 170°, то есть свечение хорошо видно и под большим углом к оси. Для этих параметров в документации указана привязка к стандарту CIE127-2007.
Типовое прямое напряжение при 20 мА — 2,2 В, максимальное — 2,5 В, допуск ±0,1 В. Постоянный прямой ток — 25 мА, импульсный ток до 140 мА (скважность 1/10, длительность импульса 0,1 мс). Рассеиваемая мощность — 62,5 мВт. Обратное напряжение не должно превышать 5 В, обратный ток при нём — 10 мкА, ёмкость перехода — 15 пФ. Для питания нужен токоограничивающий резистор.
В данных указаны корпус SOT-23 и диаметр 3 мм; перед заказом под конкретную плату габариты и посадочное место стоит сверить со спецификацией. Рекомендуемый способ монтажа — пайка оплавлением, другие способы производитель не рекомендует. Уровень чувствительности к влаге — 3, поэтому условия хранения и сушку перед пайкой нужно соблюдать. Диапазон рабочих температур и температур хранения — от -40 до +85 °C.
Основные характеристики
- Цвет свечения: зелёный
- Материал кристалла: фосфид галлия
- Прямой ток: 20 мА (постоянный до 25 мА)
- Прямое напряжение: 2,2 В типовое, 2,5 В максимальное
- Сила света: 10 мкд типовая, 5 мкд минимальная
- Доминирующая длина волны: 568 нм
- Угол обзора: 170°
- Рассеиваемая мощность: 62,5 мВт
- Обратное напряжение: 5 В
- Рабочая температура: от -40 до +85 °C
- Монтаж: поверхностный, пайка оплавлением
Где применяется
- Панели управления: индикация включения, режима работы и состояния узлов.
- Бытовая электроника: сигнальные индикаторы на компактных платах.
- Измерительные и промышленные приборы: световая сигнализация питания и обмена данными.
- Серийная сборка плат: монтаж на автоматических линиях пайкой оплавлением.
