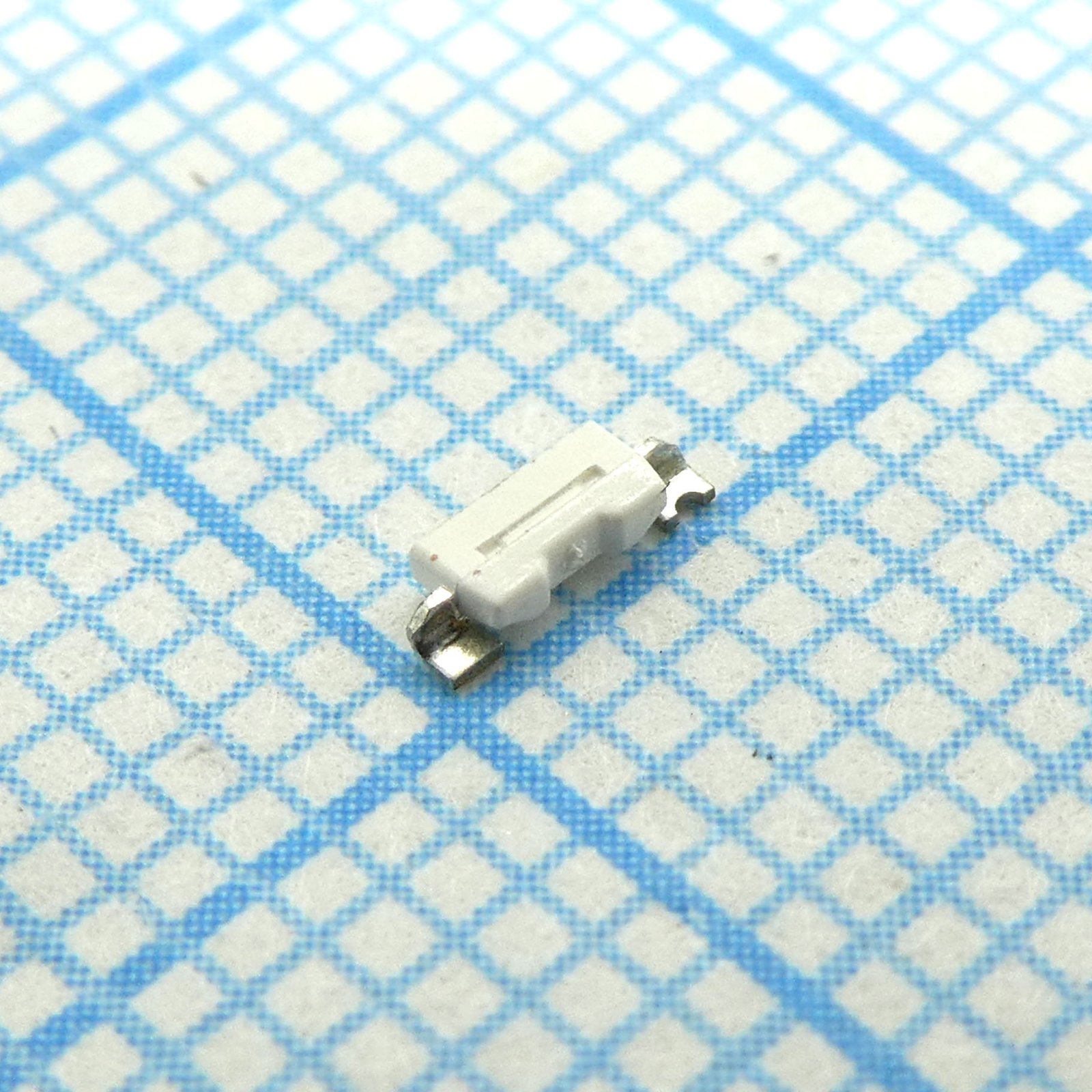

Светодиод Kingbright KA-4008SURSK — SMD-светодиод с боковым (side-view) свечением в корпусе размером 4,0 x 1,4 x 0,8 мм. Цвет свечения — красный (Hyper Red) с доминирующей длиной волны 630 нм, материал кристалла — AlGaInP на подложке GaAs, линза прозрачная.
Типовая сила света составляет 250 мкд, минимальная — 120 мкд при допуске ±15%, угол обзора — 120°. Пиковая длина волны излучения — 645 нм при полуширине спектральной линии 28 нм; параметры измеряются при тестовом прямом токе 20 мА.
Типовое прямое напряжение — 1,95 В, максимальное — 2,5 В при допуске ±0,1 В. Постоянный прямой ток ограничен 30 мА, пиковый импульсный ток — 185 мА, максимальная рассеиваемая мощность — 75 мВт. Обратный ток при максимальном обратном напряжении 5 В не превышает 10 мкА, ёмкость перехода — 35 пФ.
Светодиод рассчитан на монтаж на одну поверхность платы методом пайки оплавлением, уровень чувствительности к влаге — 3 по MSL. Диапазон рабочих температур и температур хранения — от -40°C до +85°C, допуск на размеры корпуса — ±0,1 мм.
Основные характеристики
- Цвет свечения: красный (Hyper Red)
- Доминирующая длина волны: 630 нм
- Пиковая длина волны: 645 нм
- Полуширина спектральной линии: 28 нм
- Типовая сила света: 250 мкд
- Минимальная сила света: 120 мкд
- Допуск силы света: ±15%
- Угол обзора: 120°
- Прямое напряжение (тип./макс.): 1,95 В / 2,5 В
- Постоянный прямой ток, макс.: 30 мА
- Пиковый прямой ток, макс.: 185 мА
- Рассеиваемая мощность, макс.: 75 мВт
- Обратное напряжение, макс.: 5 В
- Обратный ток, макс.: 10 мкА
- Ёмкость: 35 пФ
- Размеры корпуса: 4,0 x 1,4 x 0,8 мм
- Материал: AlGaInP на подложке GaAs
- Тип линзы: прозрачная
- Диапазон рабочих температур: от -40°C до +85°C
Где применяется
- Индикация состояния в компактных устройствах: малая толщина корпуса (0,8 мм) позволяет размещать индикатор на торце платы
- Бытовая электроника: индикаторы включения и режимов работы в приборах с ограниченной высотой корпуса
- Портативные устройства: низкое рабочее напряжение и умеренное энергопотребление
- Промышленная автоматика: расширенный диапазон рабочих температур от -40°C до +85°C допускает установку вне помещений с климат-контролем
