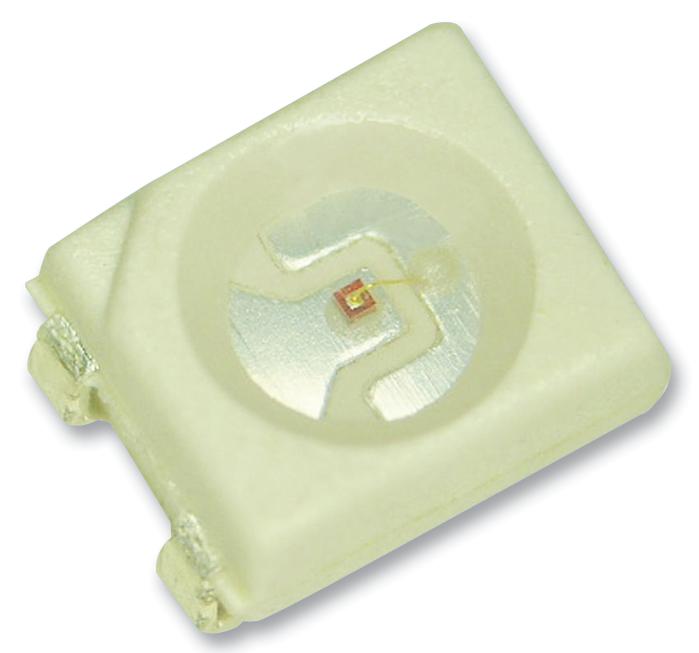

Светодиод Kingbright KA-3528SECKT — дискретный излучающий диод в компактном SMD-корпусе типоразмера 3528 с габаритами 3,5×2,8 мм. Кристалл выполнен из материала AlGaInP на подложке GaAs, линза — прозрачная (Water Clear), без рассеивающих добавок в теле корпуса.
Диод излучает в оранжевой области спектра: доминирующая длина волны 605 нм, пиковая — 610 нм, спектральная ширина 29 нм. Сила света нормируется по группам: минимум 200 мкд при типовом значении 230 мкд в верхней группе и 120 мкд в нижней. Рабочий прямой ток — 20 мА, при этом допускается постоянный ток до 30 мА и импульсный до 195 мА. Прямое напряжение при этом лежит в диапазоне от 2,1 до 2,5 В.
По обратному включению диод выдерживает напряжение до 5 В при обратном токе не более 10 мкА, барьерная ёмкость перехода — 15 пФ. Рассеиваемая мощность ограничена 75 мВт, температура перехода — до 115°C. Тепловое сопротивление переход-среда составляет 400°C/Вт, переход-точка пайки — 240°C/Вт, что определяет допустимую токовую нагрузку в конкретной конструкции платы.
Компонент рассчитан на работу и хранение в диапазоне от -40 до +85°C, устойчив к электростатическому разряду по модели HBM до 3000 В и допускает не более двух циклов оплавления при пайке. Температурные коэффициенты для доминирующей и пиковой длины волны составляют 0,06 и 0,13 нм/°C соответственно, коэффициент смещения прямого напряжения — минус 1,9 мВ/°C.
Основные характеристики
- Корпус: SMD 3528, 3,5×2,8 мм
- Материал кристалла / подложка: AlGaInP / GaAs
- Тип линзы: прозрачная (Water Clear)
- Доминирующая длина волны: 605 нм
- Пиковая длина волны: 610 нм
- Спектральная ширина: 29 нм
- Сила света: 200–230 мкд (мин.)
- Прямое напряжение: 2,1–2,5 В
- Прямой ток: 20 мА (рабочий), 30 мА (постоянный макс.), 195 мА (импульсный макс.)
- Обратное напряжение / ток: 5 В / до 10 мкА
- Рассеиваемая мощность: 75 мВт
- Тепловое сопротивление переход-среда / переход-точка пайки: 400 / 240°C/Вт
- Диапазон рабочих температур и хранения: -40…+85°C
- Стойкость к ESD (HBM): 3000 В
- Циклы оплавления при пайке: не более 2
Где применяется
- Индикация состояния устройств: сигнальные и статусные светодиоды на платах и панелях
- Подсветка органов управления: кнопки, переключатели, шкалы приборов
- Бытовая и промышленная электроника: компактный корпус подходит для плотного монтажа
- Оборудование с расширенным температурным диапазоном: работа сохраняется от -40 до +85°C
