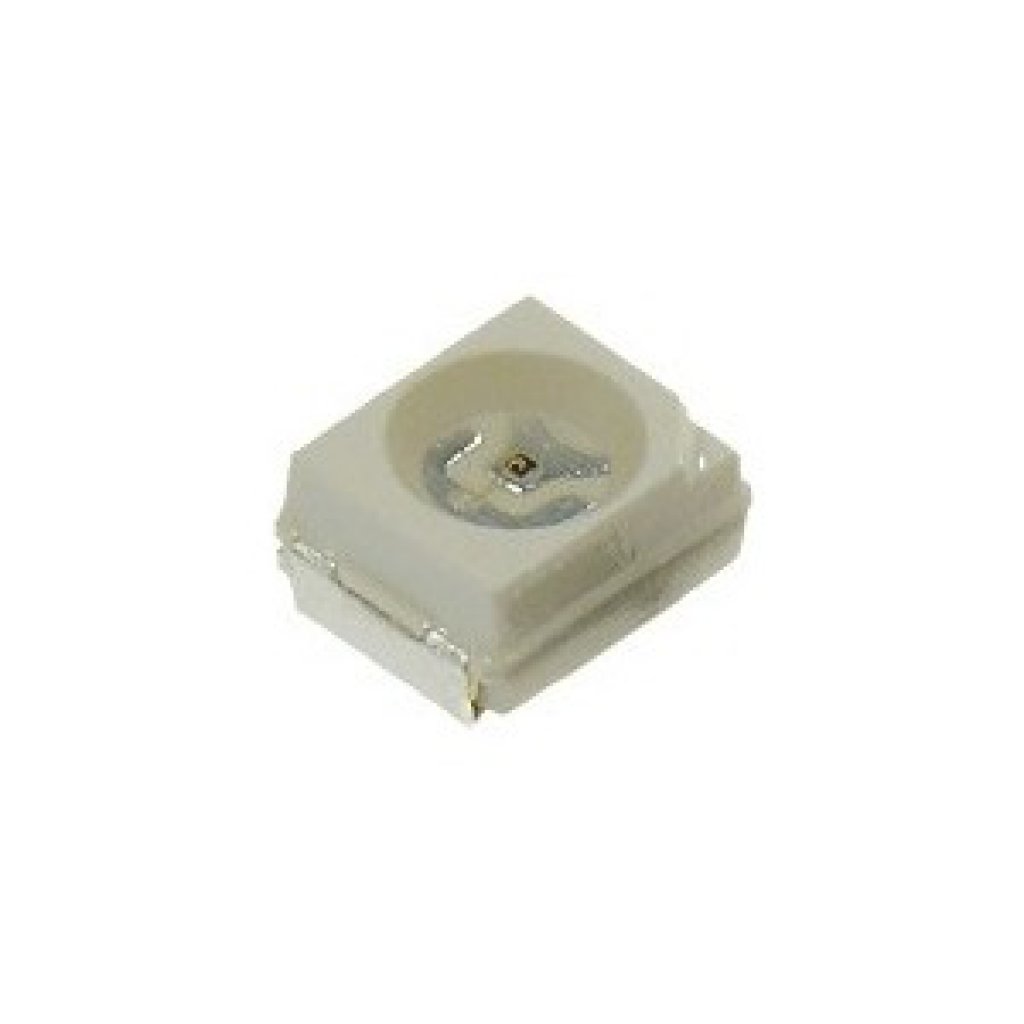

Светодиод Kingbright KA-3528EC — светодиод красного цвета свечения в поверхностном корпусе типоразмера 3528 (3,5×2,8 мм). Типовая длина волны излучения — 627 нм, что соответствует насыщенному красному цвету без оранжевого оттенка. Линза круглой формы формирует угол излучения 120°, поэтому светодиод даёт достаточно рассеянный свет без выраженного узкого луча.
Электрические параметры компонента рассчитаны на прямое напряжение 2,0 В при прямом токе 20 мА — типовой режим для маломощных индикаторных светодиодов, питаемых от логических уровней 3,3–5 В через ограничительный резистор. Силу света 30 мкд при этом токе можно назвать умеренной: этот светодиод предназначен для индикации состояния устройства, а не для подсветки экрана или направленной сигнализации на расстоянии.
Компонент относится к 4-й категории влагочувствительности (MSL 4) с допустимым временем нахождения в открытой упаковке до пайки не более 72 часов при стандартных условиях хранения. Это стандартное для SMD-светодиодов ограничение: превышение времени или влажности хранения повышает риск повреждения корпуса при прохождении через паяльную печь за счёт испарения влаги, впитанной в компаунд линзы.
Соответствие требованиям RoHS позволяет использовать светодиод в изделиях, поставляемых на рынки с ограничением содержания вредных веществ.
Основные характеристики
- Производитель: Kingbright
- Обозначение: KA-3528EC
- Цвет свечения: красный
- Длина волны, тип.: 627 нм
- Корпус: 3528 (3,5×2,8 мм), SMD
- Прямое напряжение: 2,0 В
- Прямой ток: 20 мА
- Сила света: 30 мкд
- Угол излучения: 120°
- Форма линзы: круглая
- Влагочувствительность: MSL 4 (72 часа)
Где применяется
- Индикация состояния устройства: сигнализация питания, режимов работы и ошибок на панелях бытовой и промышленной техники.
- Клавиатуры и пульты управления: подсветка отдельных кнопок и элементов индикации в компактном корпусе.
- Печатные платы с плотным монтажом: малый типоразмер 3528 позволяет установить индикатор рядом с другими SMD-компонентами.
- Замена и ремонт индикаторных цепей: совместимая по параметрам замена вышедших из строя красных SMD-светодиодов того же типоразмера.
