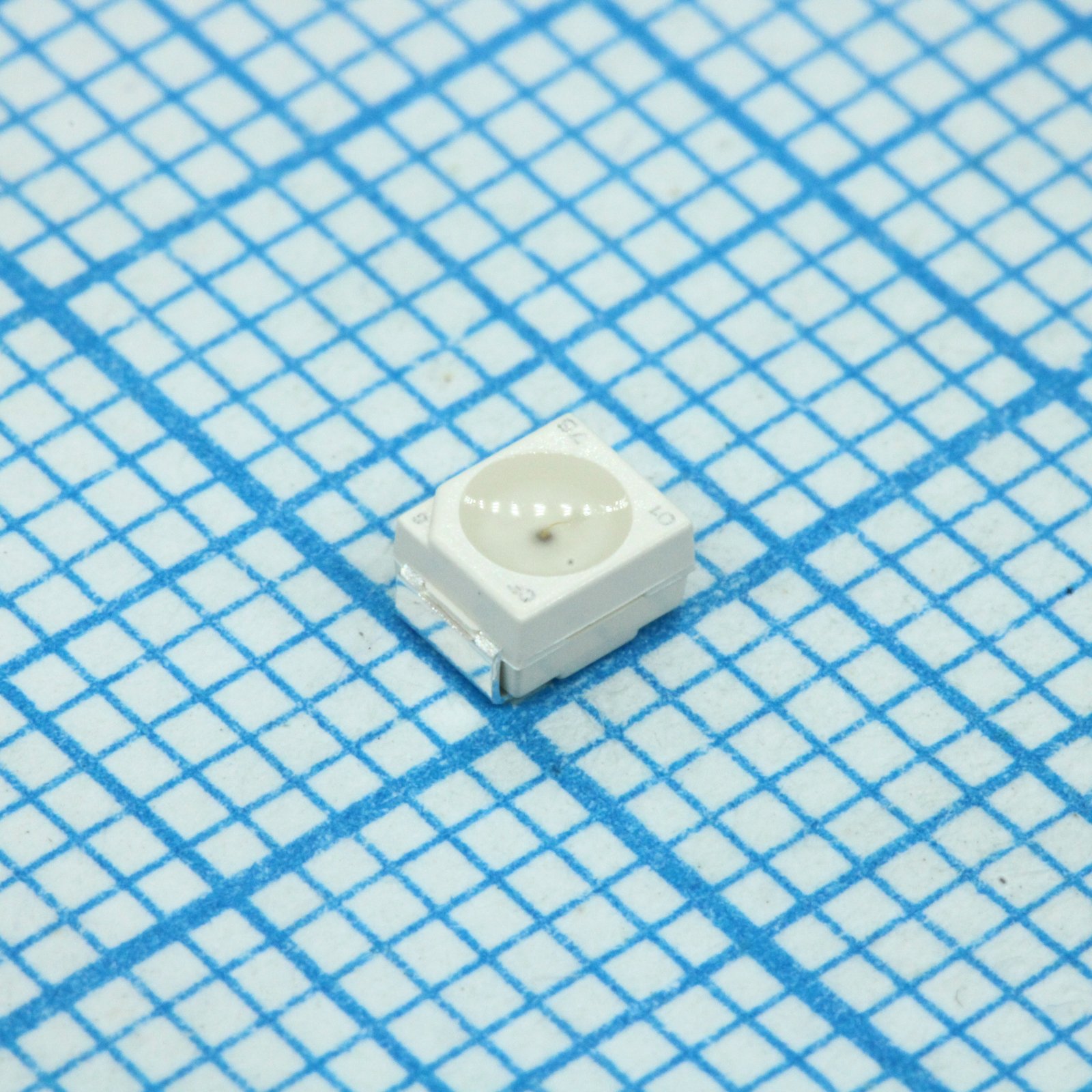

Светодиод Kingbright KA-3528CGCKT — SMD-светодиод в корпусе 3528 (3.5×2.8 мм), излучающий зелёный свет, выполненный на кристалле AlGaInP на подложке GaAs. Линза прозрачная без окрашивания (Water Clear), угол обзора 120° — широкая диаграмма направленности позволяет считывать индикацию под большим углом к плоскости платы. Монтаж поверхностный, пайка методом оплавления (reflow), допускается не более двух циклов пайки.
Цвет свечения зелёный, доминирующая длина волны 570 нм, пиковая — 574 нм, спектральная ширина линии 20 нм. Температурные коэффициенты показывают, как параметры смещаются с нагревом: доминирующая длина волны — на 0.08 нм/°C, пиковая — на 0.12 нм/°C, прямое напряжение падает на 1.9 мВ/°C, что стоит учитывать при работе устройства в горячих узлах или при импульсном разогреве кристалла.
Электрические параметры: типовое прямое напряжение 2.1 В, максимальное — 2.5 В при тестовом токе 20 мА, максимальный постоянный прямой ток 30 мА, импульсный — до 150 мА при скважности 1/10 и длительности импульса 0.1 мс. Сила света нормирована от 40 мкд (минимум) до 100 мкд (типовое значение) при 20 мА. Максимальная рассеиваемая мощность 75 мВт, максимальная температура перехода 115°C, обратное напряжение до 5 В при обратном токе не более 10 мкА, ёмкость перехода 15 пФ.
Тепловое сопротивление переход-среда составляет 540°C/Вт, переход-точка пайки — 380°C/Вт: эти значения определяют, насколько быстро кристалл греется при заданном токе и насколько эффективно тепло уходит через контактные площадки платы. Устойчивость к электростатическому разряду по модели HBM — 3000 В, уровень влагочувствительности — 3 (MSL 3), что определяет допустимое время выдержки компонента на открытом воздухе перед пайкой.
Основные характеристики
- Корпус: 3528 (3.5×2.8 мм)
- Цвет излучения: зелёный
- Доминирующая длина волны: 570 нм
- Пиковая длина волны: 574 нм
- Спектральная ширина линии: 20 нм
- Сила света: 40 мкд мин., 100 мкд тип. при 20 мА
- Угол обзора: 120°
- Прямое напряжение: 2.1 В тип., 2.5 В макс. при 20 мА
- Максимальный постоянный прямой ток: 30 мА
- Максимальный импульсный прямой ток: 150 мА (скважность 1/10, импульс 0.1 мс)
- Максимальная рассеиваемая мощность: 75 мВт
- Максимальная температура перехода: 115°C
- Максимальное обратное напряжение: 5 В
- Максимальный обратный ток: 10 мкА
- Ёмкость: 15 пФ
- Тепловое сопротивление переход-среда: 540°C/Вт
- Тепловое сопротивление переход-точка пайки: 380°C/Вт
- Устойчивость к ESD (HBM): 3000 В
- Уровень влагочувствительности: 3 (MSL 3)
- Диапазон рабочих температур: от -40°C до +85°C
- Диапазон температур хранения: от -40°C до +85°C
- Тип монтажа: SMD, пайка оплавлением, не более 2 циклов
Где применяется
- Индикация состояния: сигнальные светодиоды зелёного цвета в бытовой электронике и панелях управления промышленного оборудования
- Приборные панели: подсветка шкал и индикаторов, где важен широкий угол обзора 120° при взгляде сбоку
- Плотный монтаж: компактные устройства с ограниченной площадью платы благодаря малому корпусу 3528
- Устройства с автоматической пайкой: серийная сборка на конвейере оплавления, где нормируется число циклов пайки и уровень влагочувствительности
