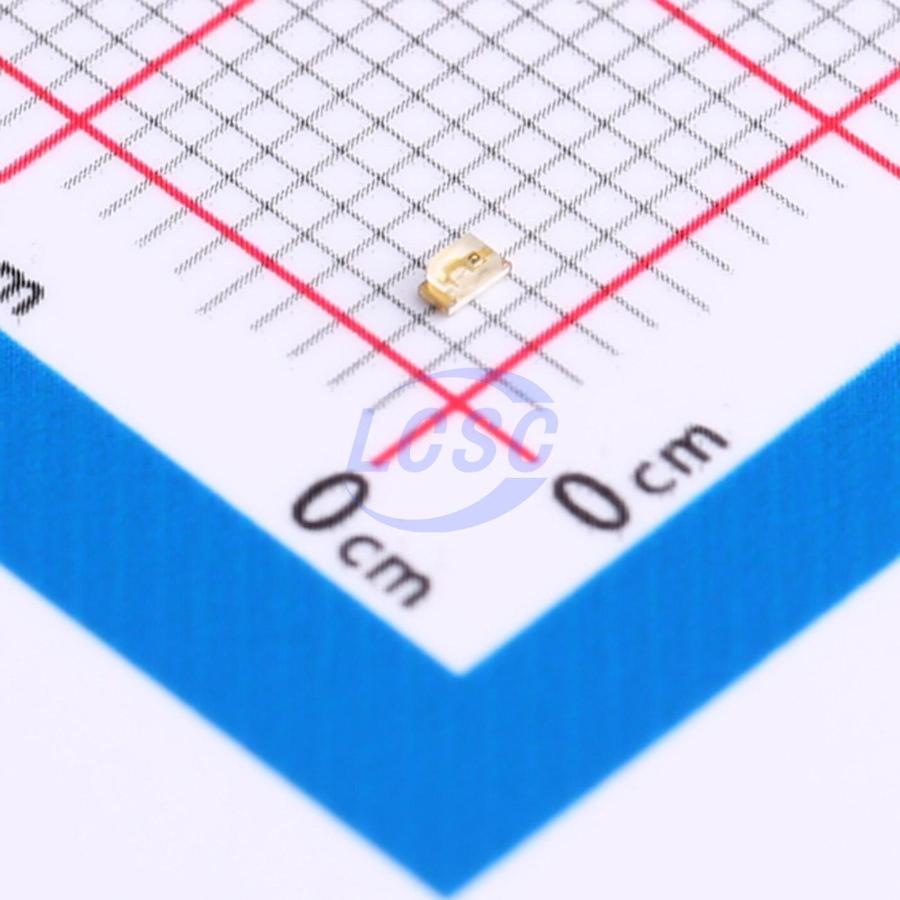

Светодиод Kingbright APT1608CGCK — миниатюрный индикаторный светодиод зелёного свечения для поверхностного монтажа. Корпус типоразмера 0603 (1608 в метрической системе) имеет размеры 1,6×0,8×0,75 мм, а линза выполнена из прозрачного компаунда без рассеивателя. Доминирующая длина волны — 570 нм, пик излучения приходится на 574 нм, спектральная ширина — 20 нм.
Сила света составляет не менее 20 мкд, типовое значение — 50 мкд при угле излучения 120°. Такой широкий угол делает светодиод удобным для индикации, которую видно сбоку, а не только по оси. Прямое напряжение — 2,1 В типовое, 2,5 В максимальное; постоянный прямой ток — до 30 мА, максимальный прямой ток — 150 мА. Рассеиваемая мощность ограничена 75 мВт. При расчёте токоограничивающего резистора стоит ориентироваться на максимальное прямое напряжение, чтобы ток не вышел за допустимое значение.
Обратное напряжение не должно превышать 5 В: при нём обратный ток не больше 10 мкА. Ёмкость перехода — 15 пФ типовая. Устойчивость к электростатическому разряду — 3000 В по модели человеческого тела, но при монтаже всё равно необходимы обычные антистатические меры. Температура перехода допускается до 115 °C.
Светодиод работает и хранится при температуре от −40 до +85 °C. Допускается пайка оплавлением не более двух проходов. Поставляется на катушках по 2000 штук.
Основные характеристики
- Производитель: Kingbright
- Цвет свечения: зелёный, доминирующая длина волны 570 нм, пик 574 нм
- Сила света: 20 мкд минимальная, 50 мкд типовая
- Угол излучения: 120°
- Прямое напряжение: 2,1 В типовое, 2,5 В максимальное
- Постоянный прямой ток: 30 мА
- Обратное напряжение: 5 В, обратный ток до 10 мкА
- Рассеиваемая мощность: 75 мВт
- Корпус: 0603, 1,6×0,8×0,75 мм, линза прозрачная
- Рабочая температура: от −40 до +85 °C
- Упаковка: катушка, 2000 штук
Где применяется
- Индикация в бытовой электронике: сигналы питания, режима и состояния.
- Портативные устройства: малая высота и низкий ток позволяют разместить светодиод на тонкой плате.
- Подсветка кнопок и шкал: широкий угол свечения даёт равномерное пятно.
- Платы с плотным монтажом: размер 0603 подходит для автоматической установки.
