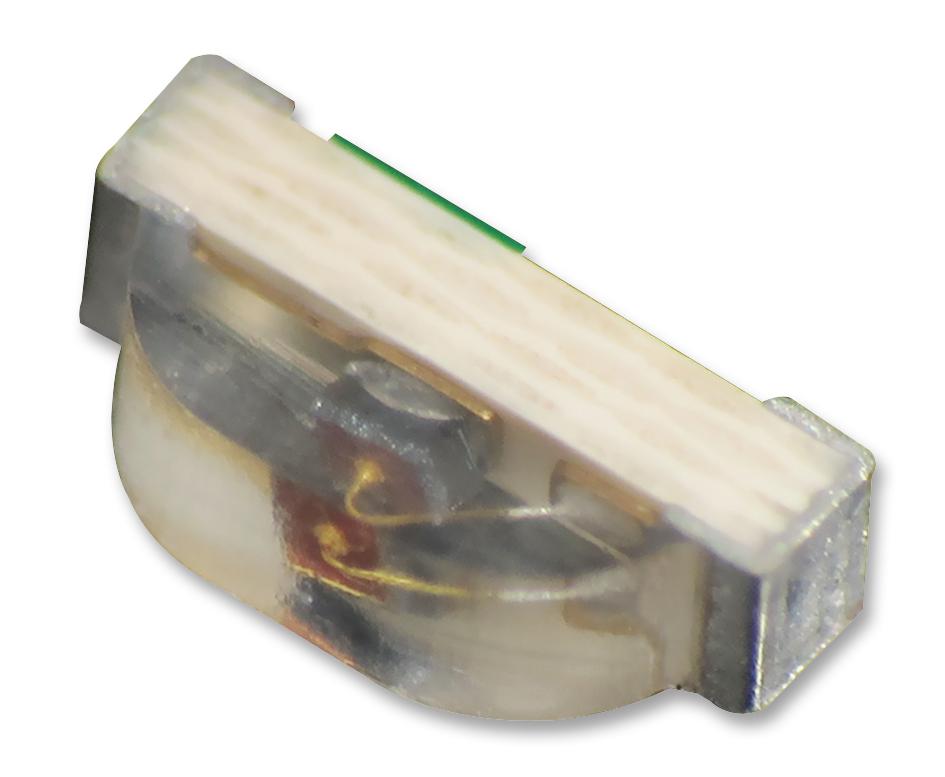

Светодиод Kingbright KPA-2106SYCK излучает желтый свет с пиковой длиной волны 590 нм и доминирующей длиной волны также 590 нм. Компонент выполнен в миниатюрном корпусе 2,1 × 0,6 мм высотой 1,0 мм для поверхностного монтажа с углом обзора 120°. Типовая сила света при токе 20 мА составляет 150 мкд (милликанделы), минимальная гарантированная — 50 мкд. Типовое прямое напряжение — 2 В, максимальное — 2,5 В при токе 20 мА. Максимальный обратный ток утечки — 10 мкА при обратном напряжении 5 В.
Светодиод предназначен для использования в индикации и подсветке компактных электронных устройств, портативной техники и бытовой электроники. Номинальный ток — 20 мА, максимальный пиковый ток при импульсном режиме (1/10 рабочего цикла, длительность импульса 0,1 мс) — 175 мА. Кристалл выполнен из InGaAlP на подложке GaAs. Тип линзы — прозрачный (Water Clear). Рассеиваемая мощность — 75 мВт. Диапазон рабочих температур −40…+85 °С, диапазон хранения −40…+85 °С. Емкость компонента — 20 пФ.
Основные характеристики
Желтый светодиод 590 нм, сила света 50–150 мкд, прямое напряжение 2–2.5 В при 20 мА. Миниатюрный корпус 2.1 × 0.6 мм, угол обзора 120°, рабочая температура −40…+85 °С.
Где применяется
- Индикаторы состояния: в портативных устройствах и блоках управления
- Подсветка дисплеев: в компактной электронике с ограничением по площади платы
- Сигнальные индикаторы: в системах оповещения и диспетчеризации
- Подсветка кнопок: в пультах управления и устройствах взаимодействия с пользователем
