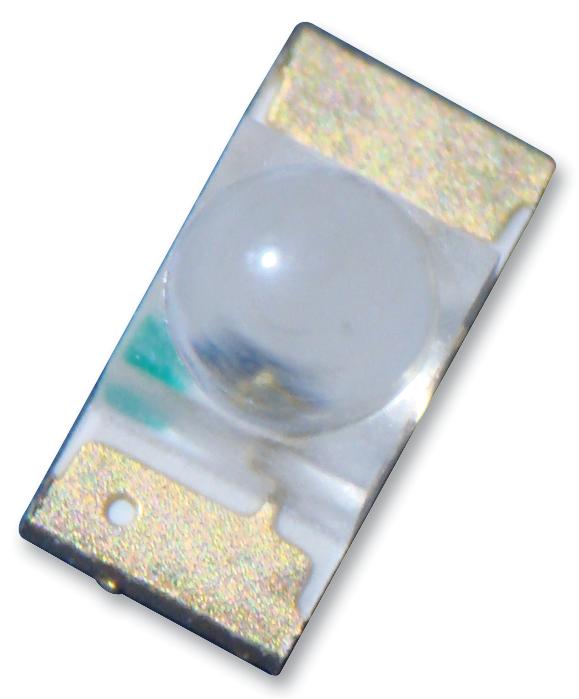

Светодиод Kingbright KPTD-3216SURCK 26+ — SMD-светодиод в корпусе 1206 (3.2×1.6 мм) с ярко-красным свечением (hyper red), предназначен для поверхностного монтажа на печатные платы высокой плотности. Излучает на пиковой длине волны 645 нм при токе 20 мА, с доминирующей длиной волны 630 нм, что соответствует красному спектру с хорошей видимостью на солнце и при искусственном освещении. Полуширина спектральной линии 28 нм обеспечивает чистоту цвета для индикаторных панелей.
Прямое напряжение 1.95 В (типовое) при 2.5 В максимальном позволяет использовать диод в низковольтных схемах управления напрямую с микроконтроллерами и цифровыми выходами. Номинальный прямой ток 30 мА, максимальный импульсный ток 185 мА (при скважности 1/10 и длительности импульса 0.1 мс). Сила света 1500 мкд в типовом режиме и минимум 700 мкд, угол обзора 35° обеспечивают хорошую видимость в направлении перпендикулярном плате. Рассеиваемая мощность 75 мВт при непрерывной работе, рабочий диапазон температур от −40 до +85°C.
Основные характеристики
Красный SMD-светодиод 1206 с силой света 1500 мкд при 20 мА, прямым напряжением 1.95 В, номинальным током 30 мА и рассеиваемой мощностью 75 мВт. Работает от −40 до +85°C, угол обзора 35°.
Где применяется
- Индикаторные панели: световая индикация включения питания, ошибок и режимов работы в приборах и оборудовании
- Автомобильная электроника: в фарах, стоп-сигналах и внешней подсветке салона
- Бытовая электроника: в микроволновых печах, посудомоечных машинах, холодильниках и других приборах
- Системы оповещения: в пультах управления, кнопках и панелях управления промышленным оборудованием
