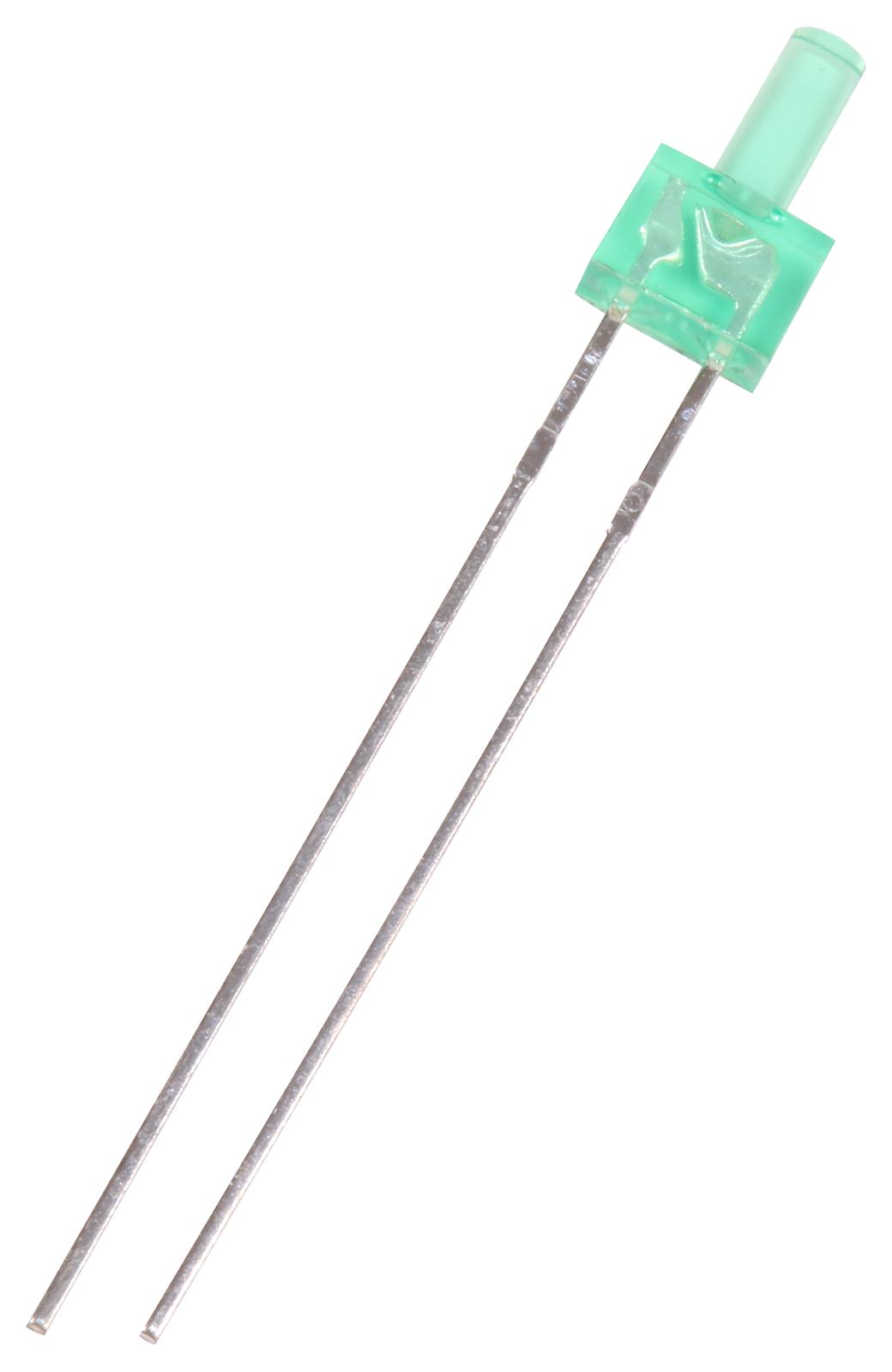

Светодиод Kingbright L-13GD — дискретный светодиод с зеленым излучением в корпусе диаметром 5 мм для выводного монтажа. Применяется в качестве индикатора состояния в портативной электронике, бытовых приборах и промышленной аппаратуре. Высокая яркость свечения обеспечивает хорошую видимость даже при внешней подсветке.
Номинальный ток 20 мА, прямое напряжение 2,2 В при номинальном токе. Максимальное обратное напряжение 5 В. Сила света 20 мcd при номинальном токе. Пиковая длина волны 565 нм в зеленой области спектра. Угол обзора составляет 60°, что позволяет хорошо видеть светодиод с различных углов. Размеры корпуса 5 мм в диаметре, длина выводов стандартная для монтажа в печатные платы.
Рабочие температуры −40...+85°C, корпус выполнен из прозрачного пластика. Светодиод предназначен для прямого включения в схемы с токоограничивающим резистором. При расчете номинального резистора необходимо учитывать падение напряжения 2,2 В и ограничить ток на уровне 20 мА. Поляризация выводов: более длинный вывод — анод, более короткий — катод.
Основные характеристики
Светодиод зеленый 5 мм, ток 20 мА, напряжение 2,2 В, яркость 20 мcd. Рабочие температуры −40...+85°C, угол обзора 60°, длина волны 565 нм.
Где применяется
- Индикаторы состояния: сигнализация включения питания, готовности устройства
- Портативная электроника: батарейные приборы, мобильные устройства, ноутбуки
- Промышленная аппаратура: панели управления, тестовое оборудование
- Бытовые приборы: микроволновые печи, стиральные машины, офисное оборудование
При включении светодиода в схему необходимо последовательно подключить резистор для ограничения тока. При напряжении питания 5 В номинальное сопротивление резистора рассчитывается по формуле: R = (U−Vf) / I, где U — напряжение питания, Vf — прямое напряжение светодиода (2,2 В), I — номинальный ток (0,02 А). Для уточнения параметров подключения и подбора резистора обратитесь к специалистам компании. Заявку отправьте на micro@tkasiatorg.ru — специалисты рассчитают схему и сроки доставки.
