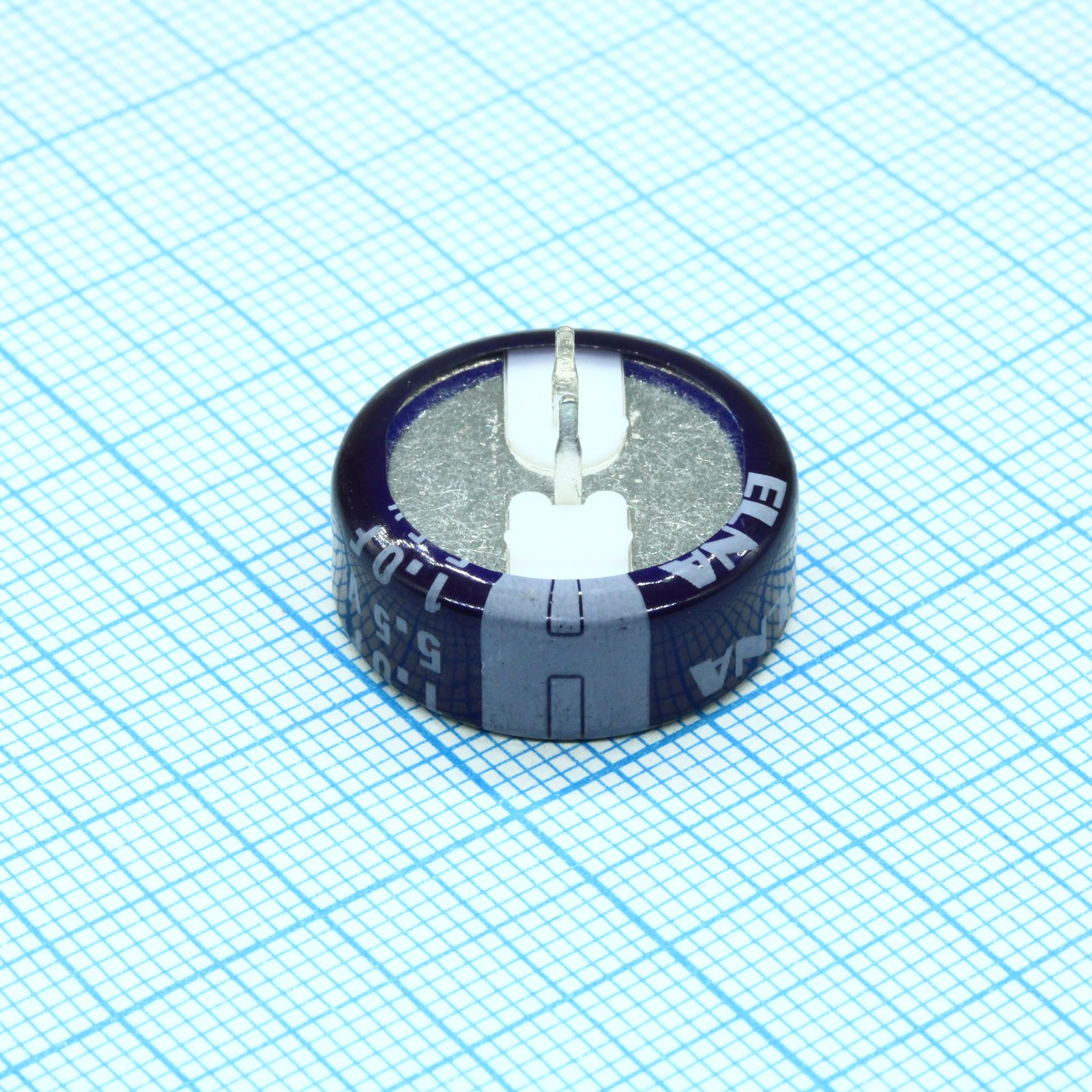

Конденсатор DB-5R5D105T — электролитический конденсатор большой ёмкости (ионистор) в выводном исполнении с радиальными выводами. Ёмкость 1 Ф при номинальном напряжении 5,5 В позволяет использовать компонент как накопитель энергии малой мощности: он держит заряд достаточно долго, чтобы питать часы реального времени, статическую память или другую маломощную схему при кратковременном пропадании основного питания.
Компонент выпускается в цилиндрическом корпусе диаметром 21,5 мм и высотой 8,0 мм, выводы расположены с шагом 5,0 мм, диаметр вывода 0,8 мм, длина 3,0 мм — эти размеры определяют посадочное место на плате при выводном монтаже. Допуск по ёмкости широкий, от -20% до +80%, что типично для ионисторов такого класса и учитывается при расчёте времени резервирования.
Внутреннее сопротивление конденсатора — 30 Ом, измерено на частоте 1 кГц; этот параметр напрямую влияет на пиковый ток, который компонент способен отдать, и на скорость его заряда. Производитель нормирует деградацию параметров во времени: при испытании длительностью 1000 часов при 70°C допускается изменение ёмкости не более ±30% и рост внутреннего сопротивления не более чем в 4 раза — как в тесте на ресурс работы, так и в тесте на срок хранения без включения. Конденсатор соответствует стандарту JIS C5160-1:2009 (эквивалент IEC 62391-1:2006), который описывает методику этих испытаний для сдвоенного электрического слоя.
Рабочий диапазон температур — от -25 до +70°C, что покрывает большинство помещений и промышленных шкафов, но не рассчитано на уличную установку без дополнительной защиты.
Основные характеристики
- Ёмкость: 1 Ф
- Номинальное напряжение: 5,5 В
- Допуск по ёмкости: от -20% до +80%
- Внутреннее сопротивление: 30 Ом на частоте 1 кГц
- Рабочая температура: от -25 до +70°C
- Размеры: ⌀21,5 × 8,0 мм
- Шаг выводов: 5,0 мм
- Диаметр вывода: 0,8 мм
- Длина вывода: 3,0 мм
- Монтаж: выводной, корпус радиальный
- Стандарт: JIS C5160-1:2009 (IEC 62391-1:2006)
Где применяется
- Резервное питание памяти: поддержание часов реального времени и статической памяти при пропадании основного питания
- Промышленная автоматика: буферное питание контроллеров и датчиков на время переключения источников
- Бытовая электроника: сохранение настроек и показаний счётчиков без основной батареи
- Устройства с накоплением энергии: сглаживание кратковременных провалов напряжения в низковольтных схемах
