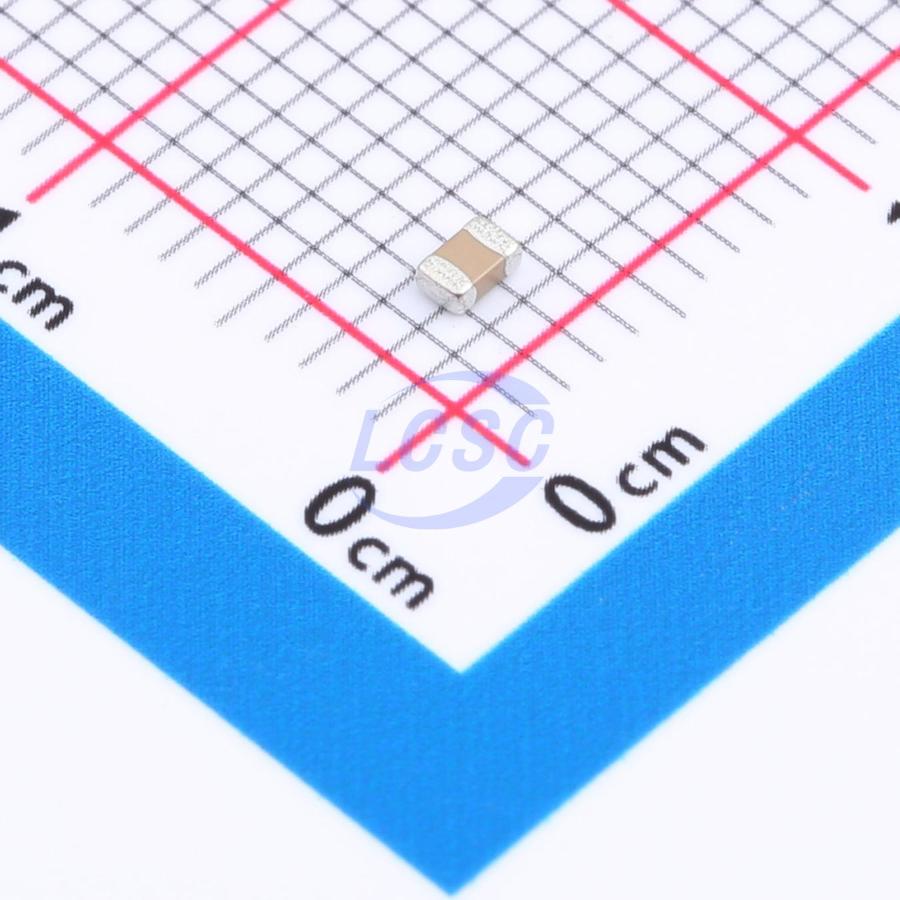

Конденсатор Walsin 0805B153K500CT — керамический чип-конденсатор для поверхностного монтажа в типоразмере 0805 (2,00 × 1,25 мм). Это многослойный MLCC-конденсатор общего назначения, рассчитанный на применение в цепях фильтрации и развязки по питанию в бытовой и промышленной электронике.
Номинальная ёмкость конденсатора — 0,015 мкФ (15 нФ) с допуском ±10 %, рабочее напряжение — 50 В. Диэлектрик выполнен по классу X7R: такой материал сохраняет ёмкость в широком диапазоне температур заметно стабильнее, чем диэлектрики класса Y5V, и подходит для схем, где важна предсказуемость параметров конденсатора при нагреве или охлаждении платы.
Рабочий диапазон температур — от −55 до +125 °C, что позволяет применять конденсатор как в помещении, так и в оборудовании с более жёсткими условиями эксплуатации. Максимальная толщина корпуса — 0,90 мм, что делает конденсатор пригодным для плат с ограниченной высотой компоновки, например в тонких модулях или многослойных сборках с плотным расположением компонентов.
Основные характеристики
- Корпус: 0805
- Габариты: 2,00 × 1,25 мм
- Максимальная толщина: 0,90 мм
- Ёмкость: 0,015 мкФ
- Допуск: ±10 %
- Номинальное напряжение: 50 В
- Диэлектрик: X7R
- Диапазон рабочих температур: от −55 до +125 °C
- Монтаж: поверхностный (SMD, MLCC)
Где применяется
- Фильтрация питания: сглаживание пульсаций и подавление помех по шинам питания устройств
- Развязка цепей: блокировочные конденсаторы рядом с микросхемами в цифровых и аналоговых узлах
- Связь каскадов: разделительные конденсаторы в сигнальных цепях, где важна стабильность номинала при нагреве
- Плотный SMD-монтаж: платы с ограниченной высотой компоновки, где важна малая толщина корпуса
