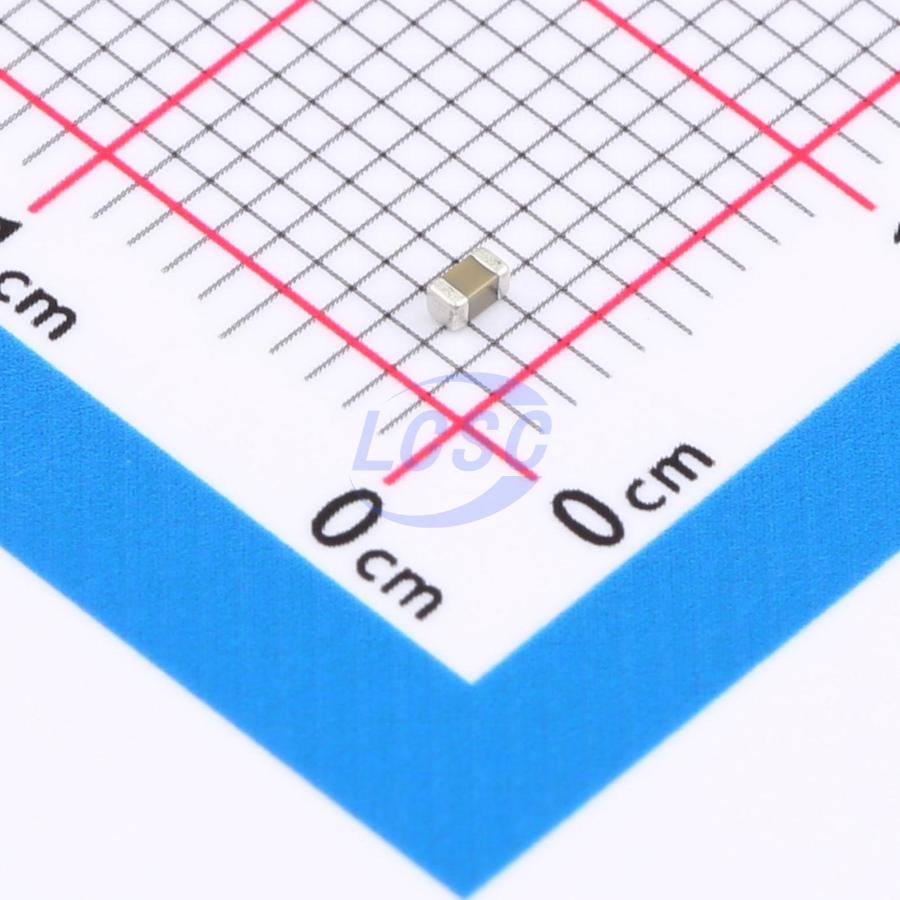

Конденсатор Taiyo Yuden UMK107BJ105KA-T — керамический многослойный чип-конденсатор ёмкостью 1 мкФ на номинальное напряжение 50 В. Выпускается в корпусе 0603 для поверхностного монтажа и предназначен для цепей общего назначения в компактной электронике. Изготовитель — Taiyo Yuden.
В основе конденсатора диэлектрик X5R, допуск ёмкости составляет 10 %. Такое сочетание типично для развязки по питанию: ёмкость 1 мкФ при напряжении 50 В даёт заметный запас по рабочему напряжению, что удобно в цепях на 12 и 24 В, а также в линиях с выбросами напряжения. Малый размер корпуса позволяет ставить конденсатор рядом с выводами питания микросхем.
Принцип работы прост: конденсатор накапливает заряд и отдаёт его при просадках питания, сглаживает пульсации и отводит высокочастотные помехи на землю. В сигнальных цепях его используют как разделительный элемент, пропускающий переменную составляющую и блокирующий постоянную.
Ограничения связаны с диэлектриком X5R. Рабочий температурный диапазон у него ограничен, а эффективная ёмкость снижается под постоянным напряжением смещения: при напряжении, близком к номинальному, фактическая ёмкость может оказаться заметно меньше 1 мкФ. Если в схеме важна точная ёмкость или стабильность в широком диапазоне температур, нужен другой диэлектрик. Также стоит учесть, что в описании источника упомянут типоразмер 0402, а в данных по позиции указан корпус 0603; при подборе посадочного места ориентируйтесь на 0603 и сверяйте размеры по документации производителя.
Основные характеристики
- Производитель: Taiyo Yuden
- Обозначение: UMK107BJ105KA-T
- Ёмкость: 1 мкФ
- Допуск: 10 %
- Номинальное напряжение: 50 В
- Диэлектрик: X5R
- Корпус: 0603
- Монтаж: поверхностный (SMD)
Где применяется
- Развязка по питанию: блокировочный конденсатор у выводов питания микросхем и модулей.
- Фильтры питания: сглаживание пульсаций на входе и выходе небольших преобразователей.
- Цепи общего назначения: разделительные и времязадающие цепи, где допустим разброс 10 %.
- Компактные устройства: платы с плотным автоматизированным монтажом и ограниченной площадью.
