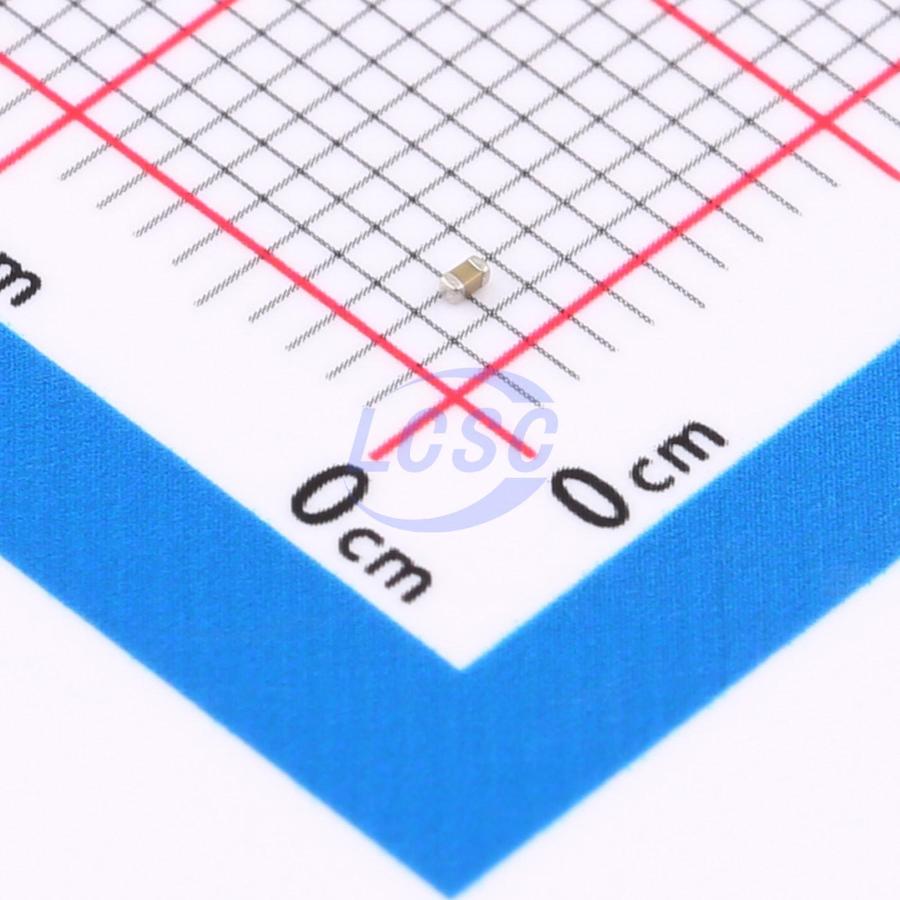

Конденсатор Samsung Electro-Mechanics CL05B223KB5NNNC — керамический чип-конденсатор для поверхностного монтажа из серии CL. Номинальная ёмкость 0,022 мкФ, допуск ±10 %, рабочее напряжение 50 В. Компонент выполнен в корпусе 0402 (1005 по метрической системе) и относится к многослойным конденсаторам общего применения.
Температурный коэффициент X7R означает стабильность характеристик во всём рабочем диапазоне температур, который для этой позиции составляет от −55 до +125 °C. Это позволяет применять конденсатор и в обычной аппаратуре, и в изделиях, работающих при повышенном нагреве или на холоде. Как у всякой керамики второго класса, ёмкость заметно зависит от приложенного постоянного напряжения и меняется со временем, поэтому в узлах с жёсткими требованиями к точности номинала лучше использовать другой диэлектрик.
Габариты корпуса: длина 1,00 мм, ширина 0,50 мм, максимальная толщина 0,55 мм. Такие размеры позволяют плотно разместить компонент на плате рядом с выводами питания микросхем. Запас по напряжению здесь значительный: 50 В существенно выше уровней, типичных для цифровых цепей, поэтому конденсатор уместен и в цепях с повышенным питающим напряжением, и там, где возможны его выбросы.
Типичная роль компонента — блокировка и развязка по питанию, сглаживание пульсаций и фильтрация помех. Ёмкость 0,022 мкФ подходит для таких задач как самостоятельно, так и в паре с конденсатором большего номинала. В источнике данных указана дата изготовления партии — 2023 год; при заказе её можно уточнить у специалистов.
Основные характеристики
- Производитель: Samsung Electro-Mechanics
- Ёмкость: 0,022 мкФ
- Допуск: ±10 %
- Рабочее напряжение: 50 В
- Температурный коэффициент: X7R
- Рабочая температура: от −55 до +125 °C
- Корпус: 0402 (1005 по метрической системе)
- Размеры: 1,00 × 0,50 мм, толщина не более 0,55 мм
- Монтаж: поверхностный
Где применяется
- Промышленная электроника: блокировка питания в контроллерах и модулях, работающих в широком диапазоне температур.
- Преобразователи напряжения: фильтрация входных и выходных цепей, где нужен запас по напряжению.
- Цифровые схемы: развязка выводов питания микросхем и подавление помех.
- Бытовая техника: платы общего назначения с плотным монтажом.
