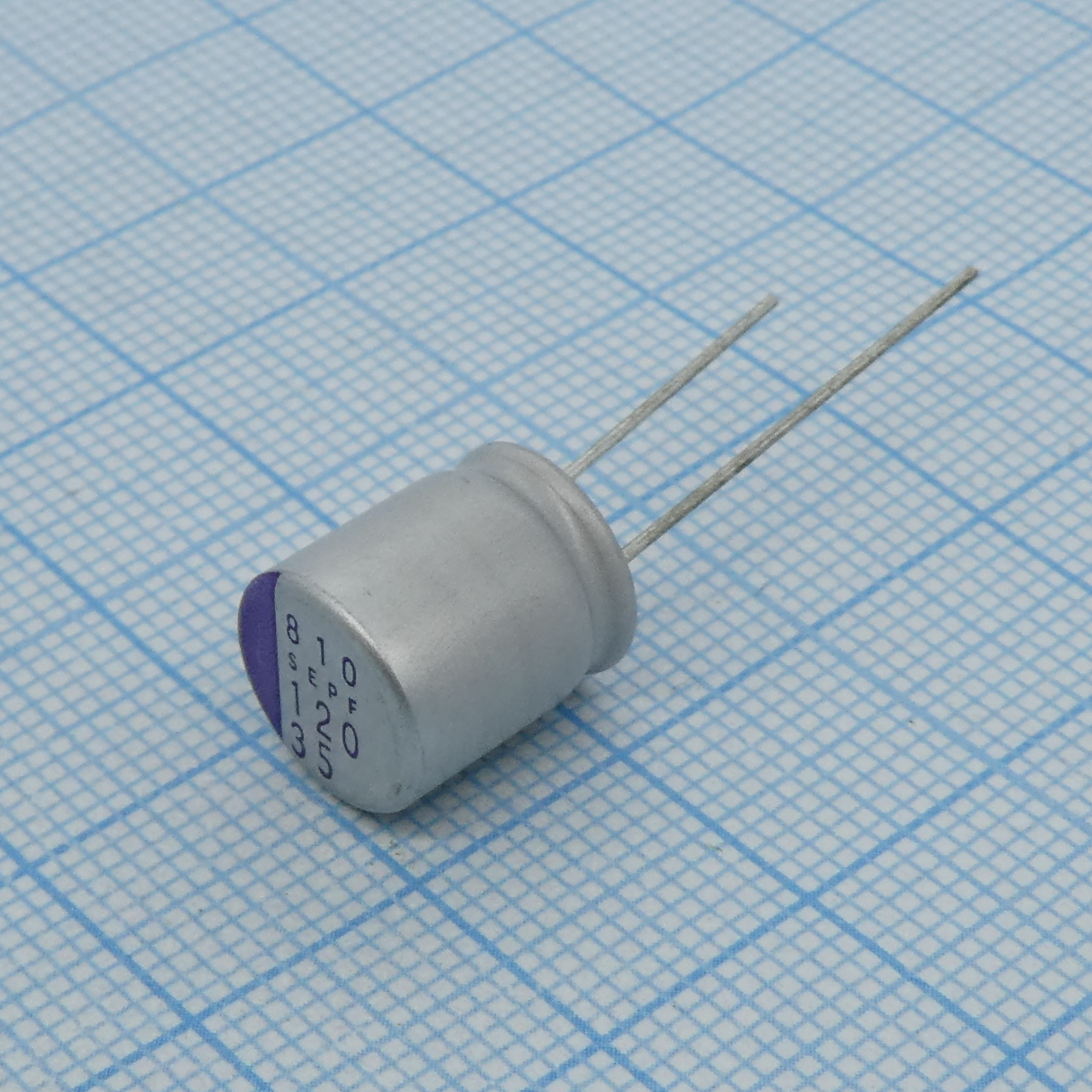

Конденсатор 35SEPF120M — полимерный алюминиевый конденсатор ёмкостью 120 мкФ на номинальное напряжение 35 В в радиальном выводном корпусе диаметром 10 мм и длиной 13 мм. Серия SEPF отличается от жидкостных электролитических конденсаторов твёрдым полимерным электролитом, который снижает эквивалентное последовательное сопротивление и повышает допустимый пульсирующий ток при том же объёме корпуса.
ESR конденсатора — 18 мОм, коэффициент рассеяния — 0,12; вместе с допустимым пульсирующим током 4400 мА это позволяет ставить конденсатор на выходах импульсных преобразователей, где через него проходит высокочастотная составляющая тока. Ток утечки не превышает 840 мкА, что существенно при длительной работе в накопительных и буферных цепях питания.
Расстояние между выводами — 5,0 мм, диаметр вывода — 0,6 мм: эти размеры сверяются с посадочными отверстиями платы при замене на аналог другого производителя. Допуск ёмкости ±20% типичен для алюминиевых полимерных конденсаторов этого класса и учитывается при расчёте фильтров и накопительных цепей.
Конденсатор рассчитан на работу при температуре до 105°C и сохраняет заявленные параметры в течение 5000 часов при этой температуре, а также выдерживает 1000 часов повышенной влажности — 60°C при относительной влажности 90–95% — без потери герметичности. Компонент соответствует требованиям RoHS.
Основные характеристики
- Ёмкость: 120 мкФ
- Номинальное напряжение: 35 В
- Допуск ёмкости: ±20%
- ESR: 18 мОм
- Коэффициент рассеяния: 0,12
- Пульсирующий ток: 4400 мА
- Ток утечки: 840 мкА
- Диаметр корпуса: 10,0 мм
- Длина корпуса: 13,0 мм
- Расстояние между выводами: 5,0 мм
- Диаметр вывода: 0,6 мм
- Рабочий диапазон температур: -55…+105°C
- Ресурс: 5000 часов при 105°C
- Влагостойкость: 1000 часов при 60°C, относительная влажность 90–95%
- Соответствие RoHS: да
Где применяется
- Импульсные блоки питания: сглаживание пульсаций на выходе преобразователей с заметной высокочастотной составляющей тока.
- DC-DC преобразователи: буферная ёмкость на входе и выходе понижающих и повышающих модулей.
- Промышленная автоматика: накопительные и развязывающие цепи питания контроллеров и приводов.
- Вычислительная техника: фильтрация питания цепей процессора и периферийных схем на платах.
