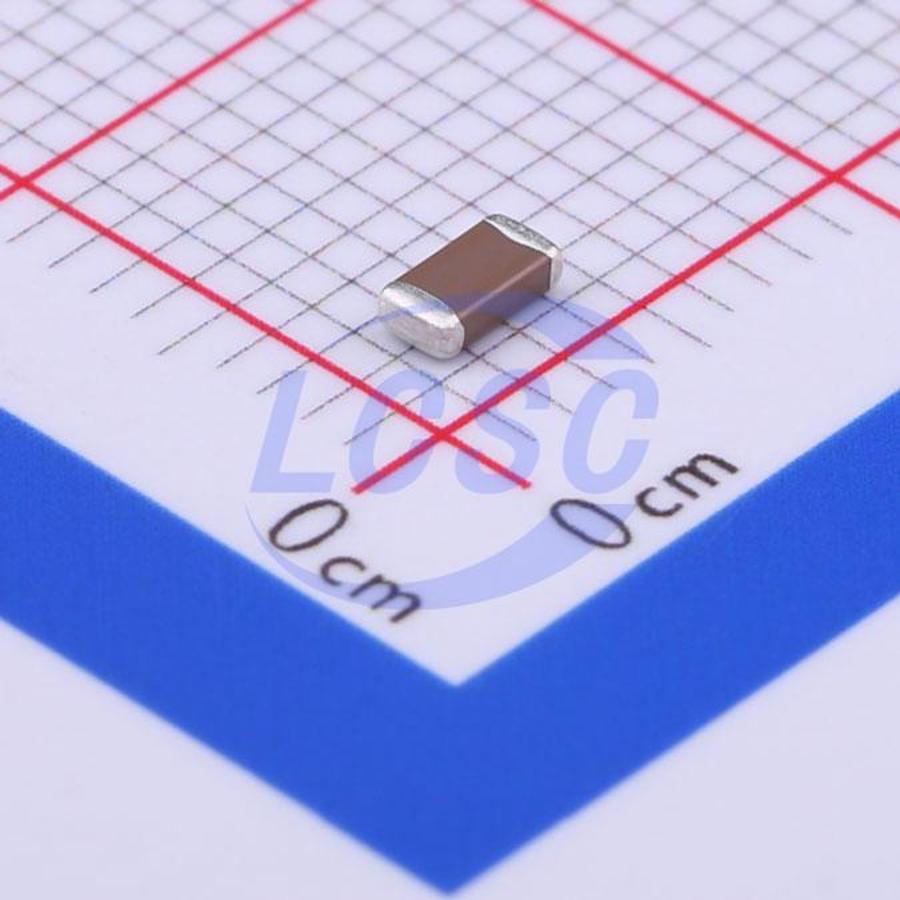

Конденсатор MLCC TCC1206 TCC1206X7R224K500DT — керамический многослойный конденсатор в корпусе типоразмера 1206 для поверхностного монтажа. Номинальная ёмкость составляет 0,22 мкФ при допуске ±10% и рассчитана на постоянное рабочее напряжение до 50 В. Компонент предназначен для установки на печатную плату методом пайки оплавлением вместе с остальными SMD-элементами.
Диэлектрик X7R обеспечивает умеренный температурный коэффициент ёмкости: значение остаётся стабильным в расширенном диапазоне рабочих температур, а изменение ёмкости от приложенного напряжения выражено слабее, чем у диэлектриков класса X5R или Y5V. Это делает конденсатор пригодным для схем, где отклонение ёмкости от номинала должно оставаться предсказуемым на протяжении всего срока службы устройства.
Корпус 1206 крупнее типоразмеров 0603 и 0402, что упрощает автоматическую установку и визуальный контроль паяных соединений, но требует больше места на плате по сравнению с более компактными корпусами того же класса. Для проектов с высокой плотностью монтажа стоит заранее уточнить, укладывается ли выбранный типоразмер в отведённую топологию платы.
Рабочее напряжение 50 В задаёт запас по пробою: при выборе конденсатора для конкретной схемы номинальное напряжение подбирается с запасом относительно максимального напряжения в цепи, поскольку керамические конденсаторы этого класса теряют часть ёмкости при приближении приложенного напряжения к номинальному.
Основные характеристики
- Обозначение: TCC1206X7R224K500DT
- Тип монтажа: SMD
- Корпус: 1206
- Диэлектрик: X7R
- Номинальная ёмкость: 0,22 мкФ
- Допуск: ±10%
- Номинальное напряжение: 50 В
Где применяется
- Цепи развязки по питанию: сглаживание пульсаций напряжения рядом с активными компонентами
- Фильтрация сигналов: подавление высокочастотных помех в аналоговых и цифровых цепях
- Блокировочные конденсаторы: установка вблизи выводов питания микросхем
- Промышленная автоматика и бытовая электроника: применение в платах управления, где важны стабильность ёмкости и компактность монтажа
