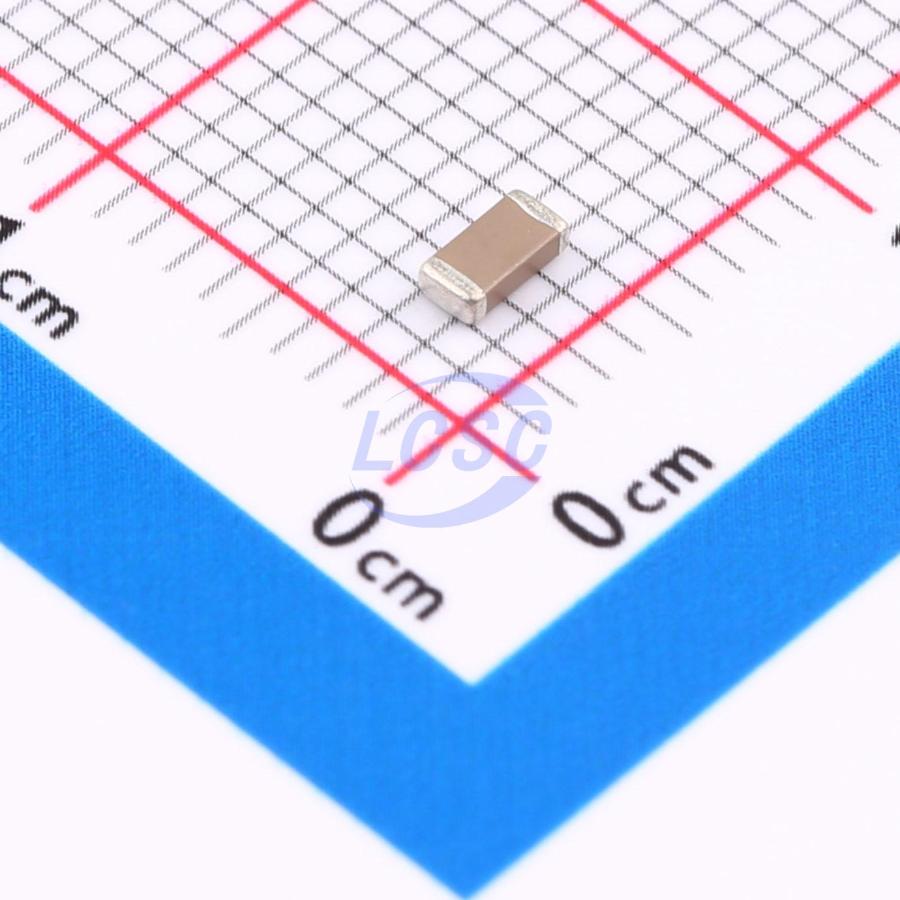

Конденсатор MLCC TCC1206X7R104K500DT — керамический многослойный конденсатор для поверхностного монтажа в корпусе 1206. Ёмкость компонента — 0,1 мкФ, номинальное напряжение — 50 В, он применяется в цепях фильтрации, развязки по питанию и блокировки высокочастотных помех.
Диэлектрик X7R обеспечивает относительно стабильную ёмкость в рабочем диапазоне температур: изменение ёмкости от температуры у этого класса диэлектрика ограничено, в отличие от конденсаторов на диэлектриках класса 1 или дешёвых Y5V. Это делает компонент пригодным для цепей, где важна предсказуемость параметров при нагреве платы в процессе работы устройства.
Допуск по ёмкости составляет 10%, что достаточно для большинства задач развязки и фильтрации, но не подходит для прецизионных времязадающих или резонансных цепей, где требуется более узкий допуск. Корпус 1206 — среднеразмерный типоразмер MLCC, удобный для монтажа как автоматизированным способом, так и вручную при мелкосерийном производстве.
Конденсатор монтируется методом поверхностного монтажа (SMD) и рассчитан на номинальное напряжение 50 В — этого запаса достаточно для большинства низковольтных цепей питания и сигнальных линий в промышленной и бытовой аппаратуре. При выборе места на плате стоит учитывать общее правило для керамических конденсаторов: рабочее напряжение в цепи не должно приближаться вплотную к номинальному, поскольку ёмкость MLCC снижается при приложении напряжения, близкого к предельному.
Основные характеристики
- Ёмкость: 0,1 мкФ
- Номинальное напряжение: 50 В
- Допуск: 10%
- Диэлектрик: X7R
- Корпус: 1206
- Монтаж: SMD
Где применяется
- Цепи питания: развязка и фильтрация по шинам питания цифровых и аналоговых схем
- Промышленная автоматика: блокировочные конденсаторы в платах контроллеров и преобразователей
- Бытовая электроника: подавление высокочастотных помех рядом с активными компонентами
- Серийное производство плат: типовой компонент для автоматизированного монтажа
