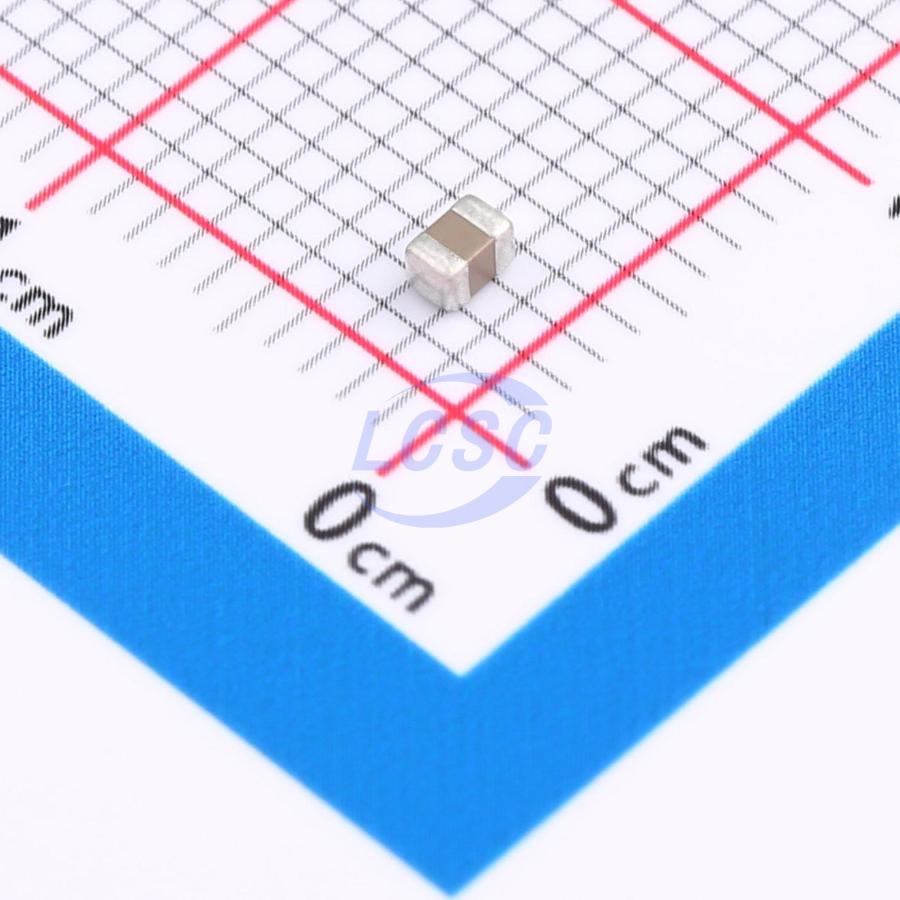

Конденсатор MLCC TCC0805X5R106K250FT — керамический многослойный конденсатор номинальной ёмкостью 10 мкФ на напряжение 25 В постоянного тока, выполненный в корпусе 0805 для поверхностного монтажа. Компонент рассчитан на применение в цепях питания, где требуется относительно большая ёмкость при небольших габаритах платы.
Диэлектрик X5R относится к классу 2 и обеспечивает более высокую удельную ёмкость по сравнению с диэлектриками класса 1, такими как NP0, но при этом ёмкость заметно меняется с температурой и приложенным напряжением. Допуск по ёмкости у TCC0805X5R106K250FT составляет ±10%, что укладывается в типичные требования для развязывающих и фильтрующих цепей.
Рабочий температурный диапазон конденсатора — от -55°C до +85°C, что позволяет использовать его как в бытовой электронике с контролируемым климатом, так и в устройствах, эксплуатируемых при повышенных или пониженных температурах окружающей среды. Габариты компонента — 2,00 × 1,25 мм при толщине 1,25 мм ±0,20 мм.
Монтаж выполняется методом поверхностного монтажа (SMD). Корпус 0805 остаётся достаточно компактным для плотных печатных плат и при этом допускает бóльшую ёмкость, чем более мелкие типоразмеры 0402 и 0603, за счёт большей площади обкладок.
Основные характеристики
- Тип: керамический многослойный конденсатор (MLCC)
- Ёмкость: 10 мкФ
- Допуск: ±10%
- Диэлектрик: X5R
- Номинальное напряжение: 25 В DC
- Корпус: 0805
- Размеры: 2,00 × 1,25 мм
- Толщина: 1,25 мм ±0,20 мм
- Температурный диапазон: -55°C ~ +85°C
- Монтаж: SMD
Где применяется
- Развязка цепей питания: ёмкость 10 мкФ подходит для сглаживания пульсаций рядом с микросхемами и модулями
- Фильтрация в источниках питания: конденсатор снижает уровень помех на шинах постоянного напряжения
- Бытовая электроника: компактный корпус 0805 позволяет применять компонент на плотно скомпонованных платах
- Промышленная автоматика: широкий температурный диапазон допускает работу в условиях с перепадами температуры
Специалисты Азияторга подберут конденсатор MLCC TCC0805X5R106K250FT под нужную ёмкость и напряжение, предложат аналог при отсутствии позиции на складе и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
