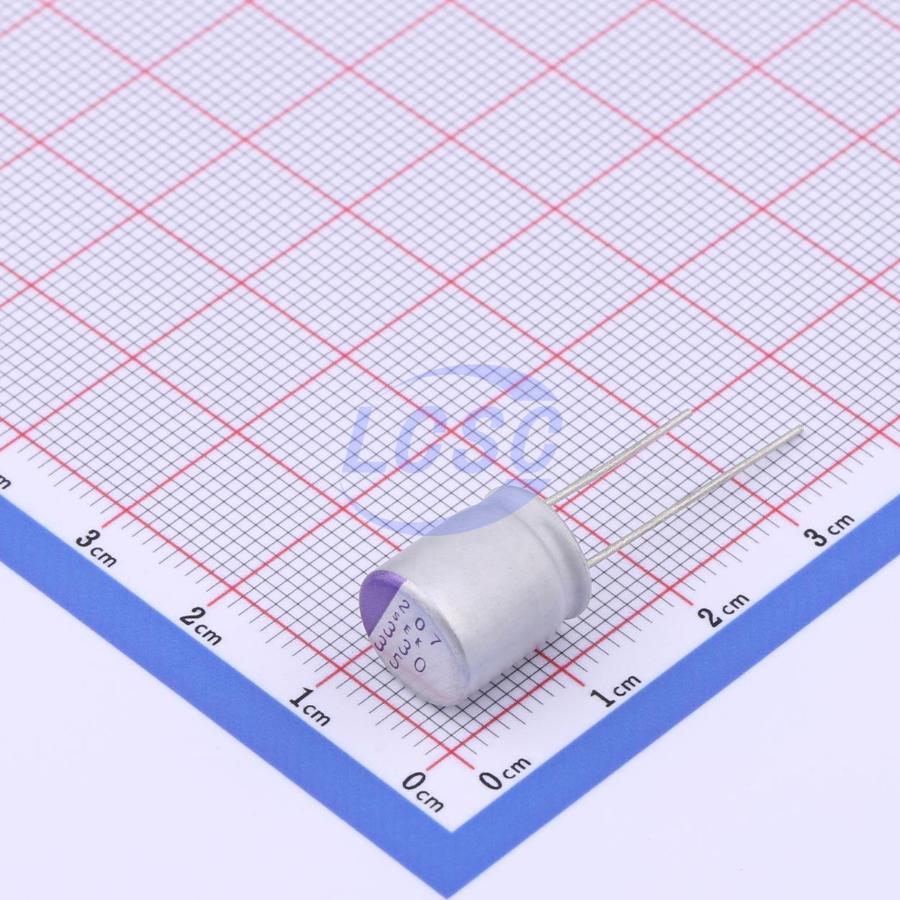

Конденсатор Rubycon 35SEK330M — алюминиевый полимерный конденсатор серии SEK ёмкостью 330 мкФ на номинальное напряжение 35 В постоянного тока. Корпус выводного типа диаметром 10 мм и длиной до 13 мм (типоразмер F13), выводы радиальные с шагом 5,0±0,5 мм и диаметром 0,6±0,05 мм.
В качестве электролита в конденсаторе используется проводящий полимер вместо жидкого электролита — это даёт низкое эквивалентное последовательное сопротивление (ESR не более 18 мОм на частотах от 100 до 300 кГц) и повышенную способность держать пульсирующий ток. Допустимый пульсирующий ток составляет 4400 мА (среднеквадратичное значение) на частоте 100 кГц при температуре корпуса до 105°C и снижается до 1390 мА в диапазоне температур от 105 до 125°C.
На более низких частотах допустимый ток пересчитывается через поправочные коэффициенты: 0,05 в диапазоне 120 Гц–1 кГц, 0,3 в диапазоне 1–10 кГц, 0,7 в диапазоне 10–100 кГц и 1,0 на частотах от 100 до 500 кГц. Тангенс угла потерь — 0,12 при 120 Гц и +20°C, допуск номинальной ёмкости — ±20% при тех же условиях измерения. Рабочий диапазон температур — от -55 до +125°C.
Ресурс конденсатора подтверждён испытанием 1000 часов при +125°C под номинальным напряжением: ёмкость за это время меняется не более чем на ±20%, ток утечки остаётся в исходных пределах, тангенс угла потерь не превышает 200% от начального значения. Отдельно проведено испытание на влагостойкость — 1000 часов при +60°C и относительной влажности 90–95% без приложенного напряжения, с аналогичными допусками по изменению параметров. Конденсатор не содержит галогенов и соответствует требованиям RoHS.
Основные характеристики
- Серия: SEK
- Тип: алюминиевый полимерный конденсатор, проводящий полимерный электролит
- Номинальная ёмкость: 330 мкФ
- Номинальное напряжение: 35 В (постоянного тока)
- Допуск ёмкости: ±20% (120 Гц, +20°C)
- Тангенс угла потерь: 0,12 (120 Гц, +20°C)
- ESR: не более 18 мОм (100–300 кГц, +20°C)
- Допустимый пульсирующий ток: 4400 мА (100 кГц, до +105°C); 1390 мА (105–125°C)
- Тип монтажа: выводной, радиальные выводы
- Типоразмер: F13
- Габариты: диаметр 10,0±0,5 мм, длина до 13,0 мм
- Шаг выводов: 5,0±0,5 мм
- Диаметр вывода: 0,6±0,05 мм
- Диапазон рабочих температур: -55…+125°C
- Ресурс: 1000 ч при +125°C под номинальным напряжением
- Особенности: без галогенов, соответствие RoHS
Где применяется
- Импульсные источники питания: сглаживание выходного напряжения в цепях с высокой частотой преобразования благодаря низкому ESR.
- Промышленная автоматика: фильтрация питания плат управления при повышенных требованиях к сроку службы.
- Силовая электроника с высокими пульсациями тока: применение там, где обычный электролитический конденсатор не выдерживает нагрузку по току.
- Оборудование с повышенными требованиями к температуре: работа в узлах с температурой корпуса до +125°C.
