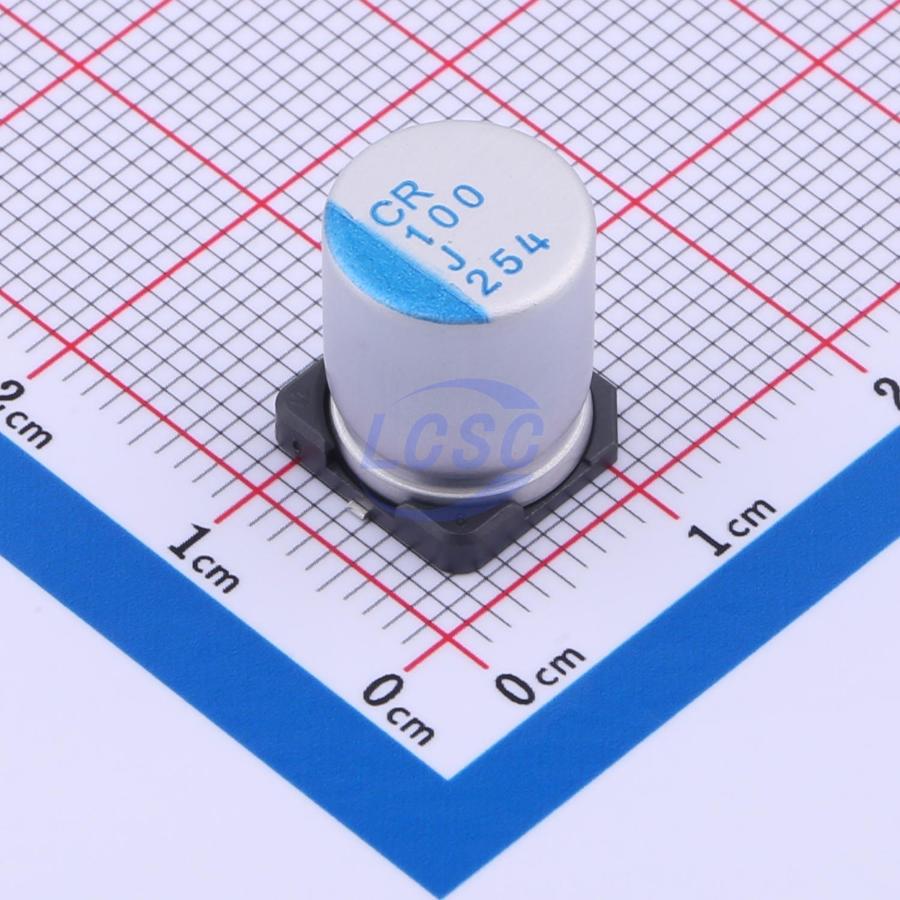

Конденсатор Nichicon PCR1J101MCL1GS — алюминиевый полимерный конденсатор ёмкостью 100 мкФ на номинальное напряжение 63 В, выполненный в корпусе для поверхностного монтажа. Вместо жидкого электролита в нём используется твердый проводящий полимер, что снижает внутреннее сопротивление и делает работу конденсатора более предсказуемой при перепадах температуры и тока.
Эквивалентное последовательное сопротивление у этого исполнения составляет 0.048 Ом — низкое значение по сравнению с обычными жидкостными электролитическими конденсаторами той же ёмкости. За счёт этого конденсатор меньше нагревается на высокой частоте пульсаций и способен пропускать ток до 3000 мА без потери ресурса. Это особенно важно в цепях с быстро меняющейся нагрузкой, где на фильтрующий элемент приходится основная тепловая нагрузка.
Допуск по ёмкости у серии PCR составляет ±20%, что соответствует общей практике для полимерных конденсаторов такого класса. Заявленный срок службы — 4000 часов при предельной рабочей температуре 125°С, а само исполнение отнесено производителем к автомобильному применению: конденсатор рассчитан на длительную работу в условиях повышенного нагрева, характерных для подкапотной электроники и силовых модулей.
Корпус конденсатора имеет размеры 10×12.7 мм и монтируется на плату по технологии поверхностного монтажа, что позволяет устанавливать его автоматическим оборудованием без дополнительной подготовки выводов. Компонент поставляется в ленте на катушке — упаковке, рассчитанной на конвейерную сборку.
Основные характеристики
- Серия: PCR
- Ёмкость: 100 мкФ
- Номинальное напряжение: 63 В
- Допуск: ±20%
- Эквивалентное последовательное сопротивление: 0.048 Ом
- Максимальный ток пульсаций: 3000 мА
- Срок службы: 4000 часов при 125°С
- Максимальная рабочая температура: 125°С
- Корпус: 10×12.7 мм, для поверхностного монтажа
- Упаковка: лента на катушке
Где применяется
- Автомобильная электроника: блоки управления и датчики, работающие при повышенной температуре под капотом или рядом с силовыми узлами
- Импульсные источники питания: сглаживание пульсаций на выходе DC-DC преобразователей за счёт низкого ESR
- Промышленная автоматика: фильтрация питания контроллеров и силовых модулей в условиях длительной непрерывной работы
- Телекоммуникационное оборудование: развязка цепей питания там, где важен ресурс компонента при высокой температуре
