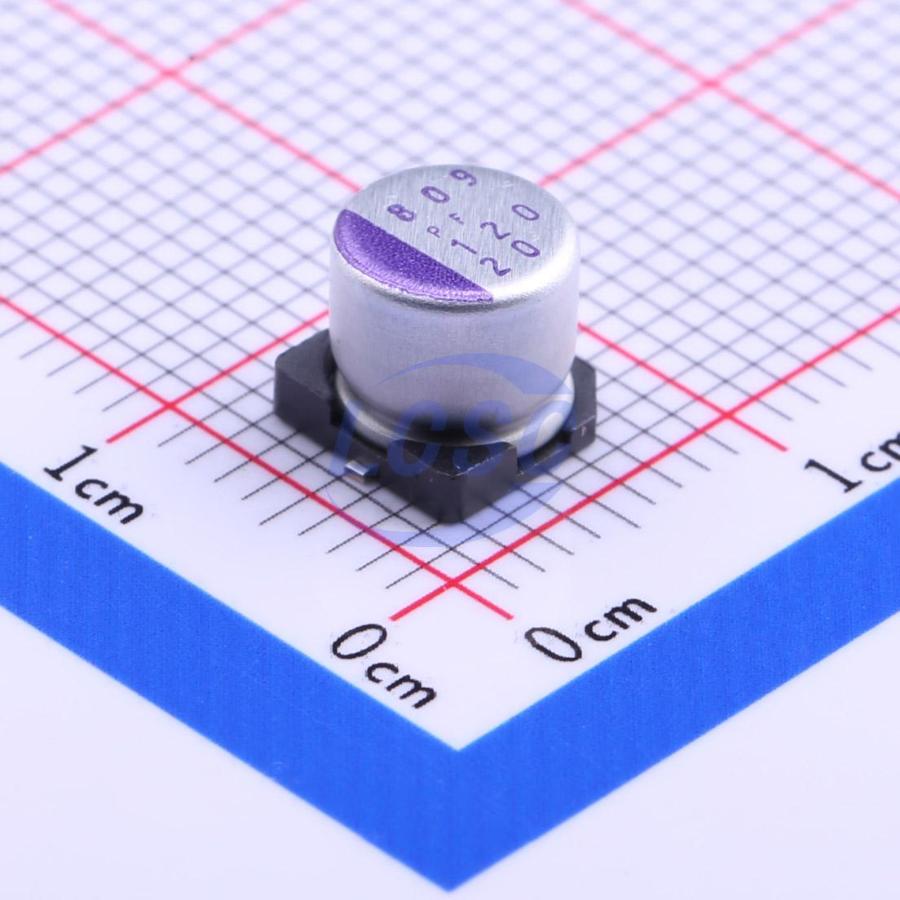

Конденсатор 20SVPF120M — алюминиевый полимерный конденсатор для поверхностного монтажа ёмкостью 120 мкФ на номинальное напряжение 20 В. В отличие от обычного алюминиевого электролита в качестве электролита здесь используется твёрдый проводящий полимер, что даёт заметно более низкое внутреннее сопротивление и позволяет пропускать больший пульсирующий ток при том же габарите корпуса.
Эквивалентное последовательное сопротивление не превышает 25 мОм в диапазоне 100–300 кГц при +20 °C, а тангенс угла потерь на частоте 120 Гц составляет 0,12. Такое сочетание параметров держит нагрев конденсатора под контролем при работе на повышенных частотах преобразования, где обычный электролитический конденсатор того же размера грелся бы сильнее из-за большего ESR. Допустимый пульсирующий ток достигает 3200 мА (среднеквадратичное значение) на частоте 100 кГц при +105 °C.
Ресурс работы нормирован в 5000 часов при +105 °C и номинальном напряжении. Устойчивость к влажному теплу подтверждена выдержкой 1000 часов при +60 °C и относительной влажности 90–95% без подачи напряжения. Ток утечки после двух минут приложенного напряжения не превышает 480 мкА. Рабочий диапазон температур — от -55 до +105 °C, что шире, чем у многих SMD-конденсаторов общего назначения.
Корпус выполнен по коду C6 для поверхностного монтажа: диаметр 6,3 мм, длина 5,9 мм, высота 6,6 мм, шаг выводов 2,1 мм. Компонент поставляется в ленте на катушке диаметром φ380 мм, что удобно для автоматизированного монтажа на конвейере.
Основные характеристики
- Ёмкость: 120 мкФ
- Номинальное напряжение: 20 В
- Допуск ёмкости: ±20%
- Тип: алюминиевый полимерный конденсатор
- ESR: не более 25 мОм (100–300 кГц, +20 °C)
- Тангенс угла потерь: 0,12 (120 Гц, +20 °C)
- Пульсирующий ток: 3200 мА (100 кГц, +105 °C)
- Ток утечки: не более 480 мкА (после 2 минут)
- Ресурс: 5000 часов при +105 °C, номинальное напряжение
- Устойчивость к влажному теплу: 1000 ч при +60 °C, 90–95% RH, без напряжения
- Рабочая температура: от -55 до +105 °C
- Габариты корпуса: диаметр 6,3 мм, длина 5,9 мм, высота 6,6 мм
- Шаг выводов: 2,1 мм
- Код корпуса: C6
- Монтаж: SMD, лента на катушке (φ380 мм)
Где применяется
- Импульсные источники питания: сглаживание пульсаций на выходе преобразователей благодаря низкому ESR
- Промышленная автоматика и приводы: фильтрация питания силовых и логических цепей на платах с ограниченным местом
- Бытовая и портативная электроника: компактный SMD-корпус для плотного монтажа
- Оборудование с широким диапазоном температур: работа при -55…+105 °C без замены на морозостойкий аналог
