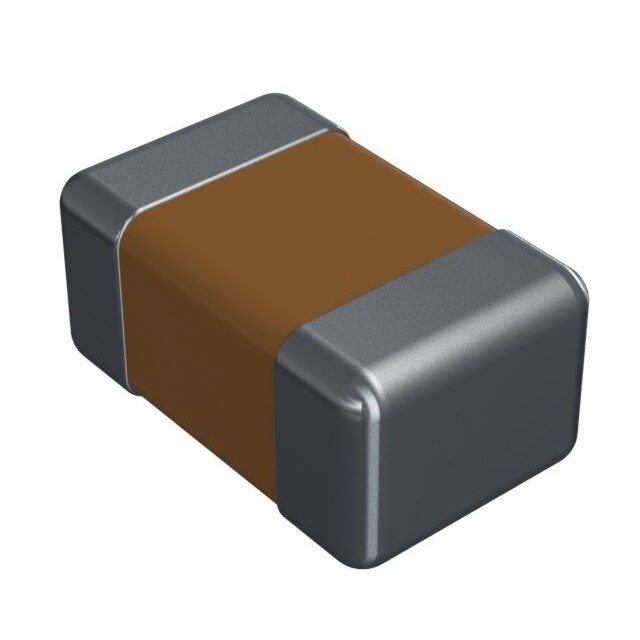

Конденсатор 1206GC102KAT2A — керамический чип-конденсатор для поверхностного монтажа в корпусе типоразмера 1206. Его ёмкость составляет 1 нФ, допуск — ±10%, рабочее напряжение — до 2 кВ. Такое сочетание нетипично для компонентов этого размера: большинство керамических конденсаторов в корпусе 1206 рассчитаны на десятки вольт, а данная модель предназначена для высоковольтных цепей.
В качестве диэлектрика применён материал X7R. Он относится ко второму классу керамики: ёмкость изменяется с температурой в заданных пределах и зависит от приложенного напряжения. Для фильтрации, развязки и накопления энергии небольшого объёма это приемлемо, но для частотозадающих цепей и точных измерительных схем такой диэлектрик не подходит — там применяют керамику первого класса. При работе на напряжениях, близких к предельному, фактическая ёмкость может быть ниже номинальной, и это нужно учитывать при расчёте схемы.
Высокое рабочее напряжение в небольшом корпусе требует аккуратной разводки. Расстояние между контактными площадками и соседними дорожками на плате должно выдерживать заданное напряжение без пробоя по поверхности, а при пайке необходимо соблюдать рекомендованный температурный профиль, чтобы не вызвать трещин в керамике. Механические нагрузки на плату, например изгиб, также могут повредить корпус такого конденсатора.
Позиция поставляется под заказ. Цена снижается с ростом размера партии, а срок зависит от наличия у поставщиков.
Основные характеристики
- Тип: керамический конденсатор
- Ёмкость: 1 нФ
- Допуск: ±10%
- Рабочее напряжение: 2 кВ
- Диэлектрик: X7R
- Корпус: 1206
- Монтаж: поверхностный
Где применяется
- Блоки питания: сглаживание и подавление помех в высоковольтных цепях преобразователей.
- Промышленная электроника: развязка по питанию в устройствах с повышенными рабочими напряжениями.
- Фильтрация: подавление высокочастотных помех на входах и выходах модулей.
- Снабберные цепи: гашение выбросов напряжения при коммутации индуктивных нагрузок.
