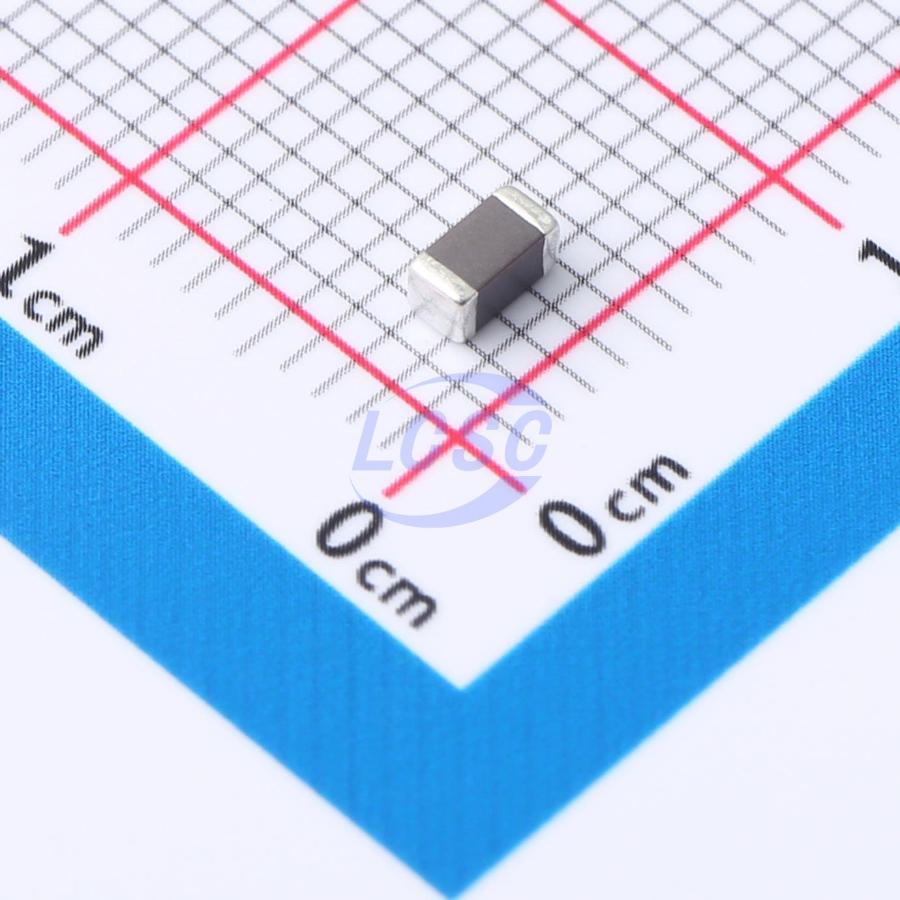

Конденсатор 12063C106KAT2A — керамический чип-конденсатор в корпусе типоразмера 1206, предназначенный для поверхностного монтажа на печатную плату. Ёмкость компонента — 10 мкФ при номинальном напряжении 25 В, допуск по ёмкости составляет ±10%. Диэлектрик выполнен из материала X7R, который держит ёмкость в более широком диапазоне температур и напряжений, чем дешёвые диэлектрики классов Y5V и Z5U, хотя и уступает по температурной стабильности диэлектрику C0G.
Корпус 1206 длиной 3,20 ± 0,20 мм — один из самых распространённых типоразмеров SMD-конденсаторов, применяется как на платах с ручной пайкой, так и на автоматических линиях поверхностного монтажа. Выводы компонента покрыты никелем и оловом, что обеспечивает надёжное паяное соединение и устойчивость к окислению при хранении и последующем монтаже на плату.
Рабочий диапазон температур конденсатора — от -55 до +125°C, это позволяет применять его как в бытовой аппаратуре, так и в оборудовании, эксплуатируемом при повышенных температурах окружающей среды. Минимальное сопротивление изоляции составляет 100 МОм, температурный коэффициент ёмкости — ±15%, измерения ёмкости и коэффициента рассеяния выполняются на тестовой частоте 1 кГц.
Максимальный коэффициент рассеяния (тангенс угла потерь) конденсатора — 12,5%. Это значение показывает, какая часть энергии рассеивается в виде тепла при работе на переменном токе, и учитывается при расчёте цепей фильтрации импульсных источников питания, где через конденсатор проходит значительный переменный ток.
Основные характеристики
- Корпус: 1206
- Ёмкость: 10 мкФ
- Допуск по ёмкости: ±10%
- Номинальное напряжение: 25 В
- Диэлектрик: X7R
- Монтаж: SMD
- Диапазон рабочих температур: -55...+125°C
- Длина: 3,20 ± 0,20 мм
- Максимальный коэффициент рассеяния: 12,5%
- Минимальное сопротивление изоляции: 100 МОм
- Температурный коэффициент: ±15%
- Тестовая частота: 1 кГц
- Материал выводов: никель, олово
Где применяется
- Фильтрация питания: сглаживание пульсаций на шинах питания цифровых и аналоговых схем
- Развязка по цепям питания: установка рядом с микросхемами для подавления высокочастотных помех
- Буферные и накопительные ёмкости: поддержание напряжения при кратковременных бросках тока нагрузки
- Промышленная автоматика и бытовая электроника: платы контроллеров, источников питания и периферийных модулей
