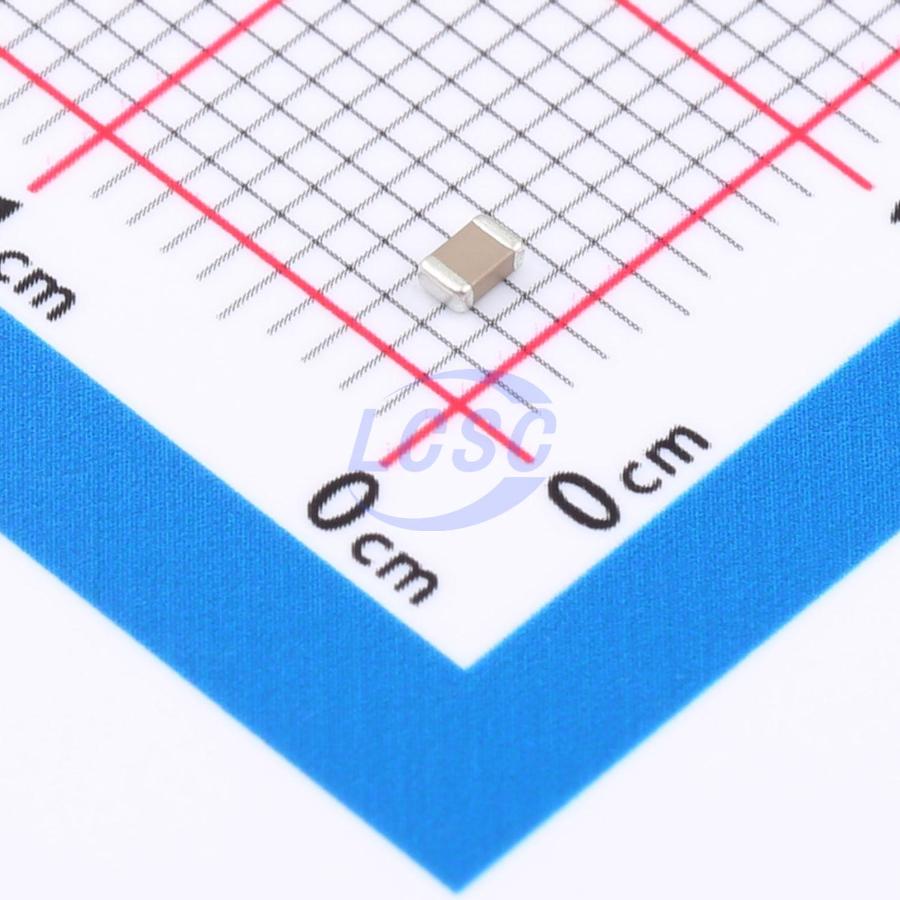

Конденсатор 0805-X7R-1 uF±10%-50 V — многослойный керамический конденсатор для поверхностного монтажа в типоразмере 0805. Диэлектрик X7R обеспечивает ёмкость 0,1 мкФ с относительно стабильной температурной характеристикой: изменение ёмкости в рабочем диапазоне температур остаётся в пределах, заданных классом диэлектрика, без резких скачков, свойственных более простым сегнетоэлектрическим составам.
Компонент рассчитан на номинальное напряжение 50 В постоянного тока при допуске по ёмкости ±10%. Такие параметры типичны для конденсаторов общего применения в цепях питания и фильтрации, где основная задача — стабильное поведение под нагрузкой, а не точное соответствие номиналу.
Габариты корпуса — 2,00×1,25 мм, толщина — 0,85 мм. Ширина электродных площадок лежит в диапазоне 0,2–0,7 мм, зазор между ними — не менее 0,7 мм. Эти размеры соответствуют стандартному посадочному месту 0805, поэтому конденсатор устанавливается на платы без изменения трафарета и разводки.
Рабочий температурный диапазон — от -55 до +125 °C, что позволяет использовать компонент как в комнатных условиях, так и в оборудовании с повышенным тепловыделением или установленном вне отапливаемых помещений. Монтаж поверхностный, тип SMD, пайка выполняется по стандартному профилю для многослойной керамики.
Основные характеристики
- Тип корпуса: 0805
- Монтаж: SMD
- Ёмкость: 0,1 мкФ
- Номинальное напряжение: 50 В
- Допуск: ±10%
- Диэлектрик: X7R
- Размеры: 2,00×1,25 мм
- Толщина: 0,85 мм
- Ширина электродов: 0,2–0,7 мм
- Минимальный зазор между площадками: 0,7 мм
- Температурный диапазон: -55…+125 °C
Где применяется
- Развязка по питанию: снижение пульсаций напряжения возле микросхем и силовых ключей
- Фильтрация помех: подавление высокочастотных наводок в сигнальных цепях автоматики
- Источники питания бытовой техники: конденсатор общего назначения в схемах стабилизации
- Ремонт и замена: восстановление узлов, где применён керамический конденсатор 0805 того же класса точности
