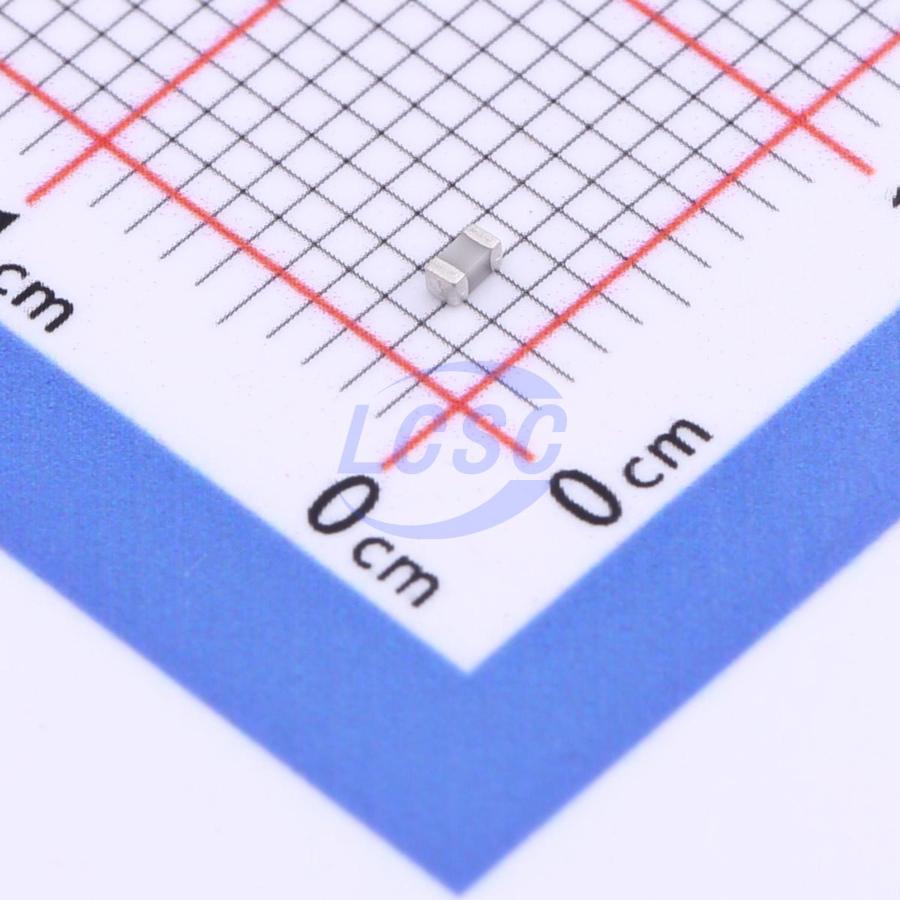

Конденсатор 06035A5R6CAT2A — керамический чип-конденсатор SMD в корпусе 0603, изготовленный по технологии NP0 (C0G) производства KYOCERA-AVX. Номинальная ёмкость компонента — 5,6 пФ с жёстким допуском ±0,25 пФ, рабочее напряжение — до 50 В.
Диэлектрик класса C0G (NP0) относится к первому классу по EIA и обеспечивает минимальное изменение ёмкости при изменении температуры, напряжения и времени эксплуатации. Ёмкость конденсатора меняется не более чем на ±0,3% во всём рабочем диапазоне температур от -55°C до +125°C, температурный коэффициент — 0 ±30 ppm/°C. Долговременный дрейф ёмкости (старение) не превышает ±0,1%, а гистерезис при циклическом изменении температуры — не более ±0,05%.
Такая стабильность обеспечивается тем, что диэлектрик NP0 не подвержен эффекту пьезоэлектрического старения, характерному для сегнетоэлектрических керамик. Выводы конденсатора выполнены по технологии Pd/Ag, компонент предназначен для пайки оплавлением или волной припоя. Сопротивление изоляции — не менее 10 000 МОм либо 1000 МОм·мкФ (берётся меньшее значение), добротность на частоте измерения — не менее 400 при ёмкостях до 30 пФ.
Малая ёмкость и высокая стабильность параметров делают конденсатор пригодным для точных частотозадающих и согласующих цепей, где отклонение ёмкости напрямую влияет на характеристики схемы.
Основные характеристики
- Ёмкость: 5,6 пФ ±0,25 пФ
- Диэлектрик: C0G (NP0), класс I по EIA
- Номинальное напряжение: 50 В
- Корпус: 0603
- Диапазон рабочих температур: от -55°C до +125°C
- Температурный коэффициент: 0 ±30 ppm/°C
- Стабильность при эксплуатации: изменение ёмкости не более ±0,3% (температура), ±0,1% (старение), ±0,05% (гистерезис)
- Добротность: не менее 400 (при ёмкости до 30 пФ)
- Сопротивление изоляции: не менее 10 000 МОм или 1000 МОм·мкФ
- Выводы: Pd/Ag
- Монтаж: SMD, пайка оплавлением или волной
Где применяется
- Высокочастотные и радиочастотные цепи: согласующие и резонансные контуры, где важна стабильность малых номиналов ёмкости
- Частотозадающие узлы: генераторы и времязадающие цепи с жёсткими требованиями к температурной стабильности
- Прецизионные измерительные схемы: узлы, чувствительные к дрейфу и старению ёмкости
- Фильтры и цепи компенсации: применения, где сегнетоэлектрическая керамика X7R или Y5V даёт слишком большой разброс параметров
Специалисты Азияторга подберут конденсатор 06035A5R6CAT2A под конкретную схему, предложат аналог при необходимости и рассчитают срок поставки из Китая. Заявку можно отправить на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
