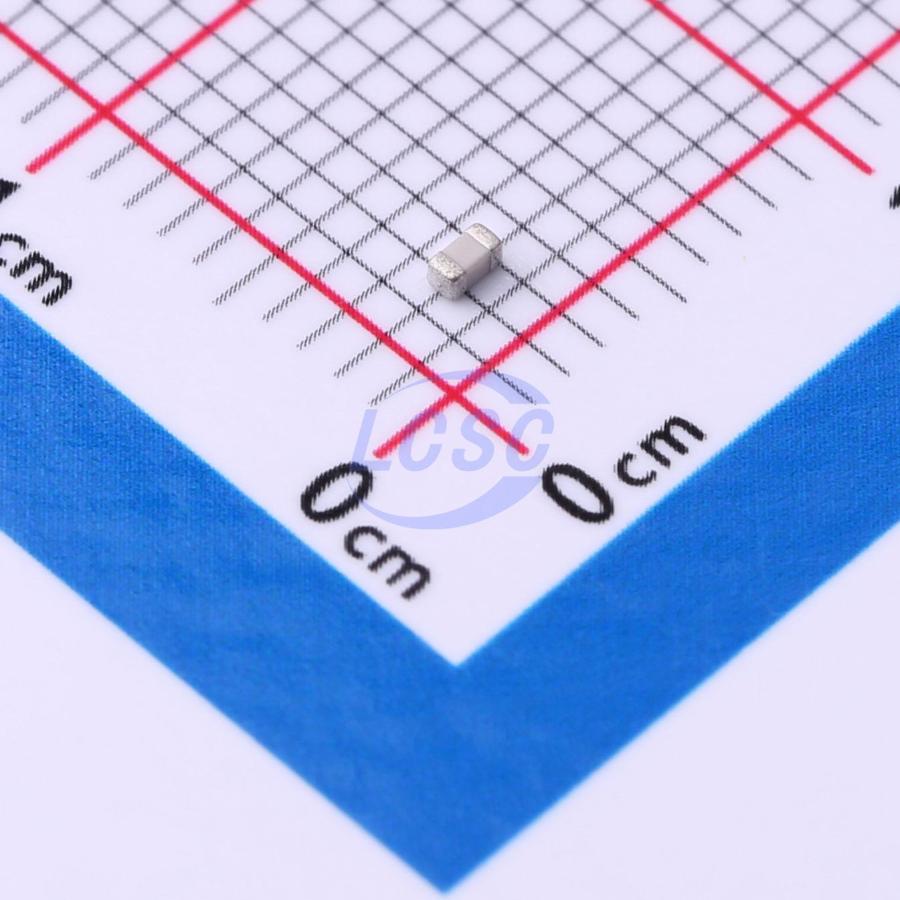

Конденсатор 06035A100KAT2A — керамический многослойный конденсатор для поверхностного монтажа в типоразмере 0603, ёмкостью 10 пФ. Такие конденсаторы применяются там, где нужна стабильная работа при высоких частотах и минимальный уход параметров от температуры и напряжения — в фильтрах, цепях развязки и колебательных контурах.
Диэлектрик выполнен по классу C0G (NP0) — он относится к группе температурно-компенсированных диэлектриков первого класса: ёмкость практически не изменяется при нагреве, охлаждении и приложении рабочего напряжения, а диэлектрические потери минимальны. Благодаря этому конденсатор сохраняет заявленную ёмкость 10 пФ во всём рабочем диапазоне, что важно для времязадающих и резонансных цепей, где отклонение ёмкости смещает частоту настройки.
Номинальное напряжение — 50 В, допуск ёмкости — ±10%. Малый корпус 0603 позволяет размещать конденсатор на плотно скомпонованных платах и в цепях с короткими проводниками, что снижает паразитную индуктивность на высоких частотах и упрощает разводку рядом с активными компонентами.
Выводы луженые никелем и оловом, что обеспечивает надёжную пайку оплавлением при автоматизированном монтаже и совместимость с бессвинцовыми технологическими процессами сборки печатных плат.
Основные характеристики
- Ёмкость: 10 пФ
- Допуск ёмкости: ±10%
- Номинальное напряжение: 50 В
- Диэлектрик: C0G (NP0)
- Корпус: 0603
- Монтаж: SMD
- Покрытие выводов: никель, олово
Где применяется
- Высокочастотные цепи: фильтры и согласующие цепи с минимальными диэлектрическими потерями
- Времязадающие и резонансные схемы: генераторы и колебательные контуры, чувствительные к стабильности ёмкости
- Промышленная автоматика: развязка по питанию и подавление помех в платах контроллеров
- Плотный монтаж: компактные устройства, где важен малый размер компонента
