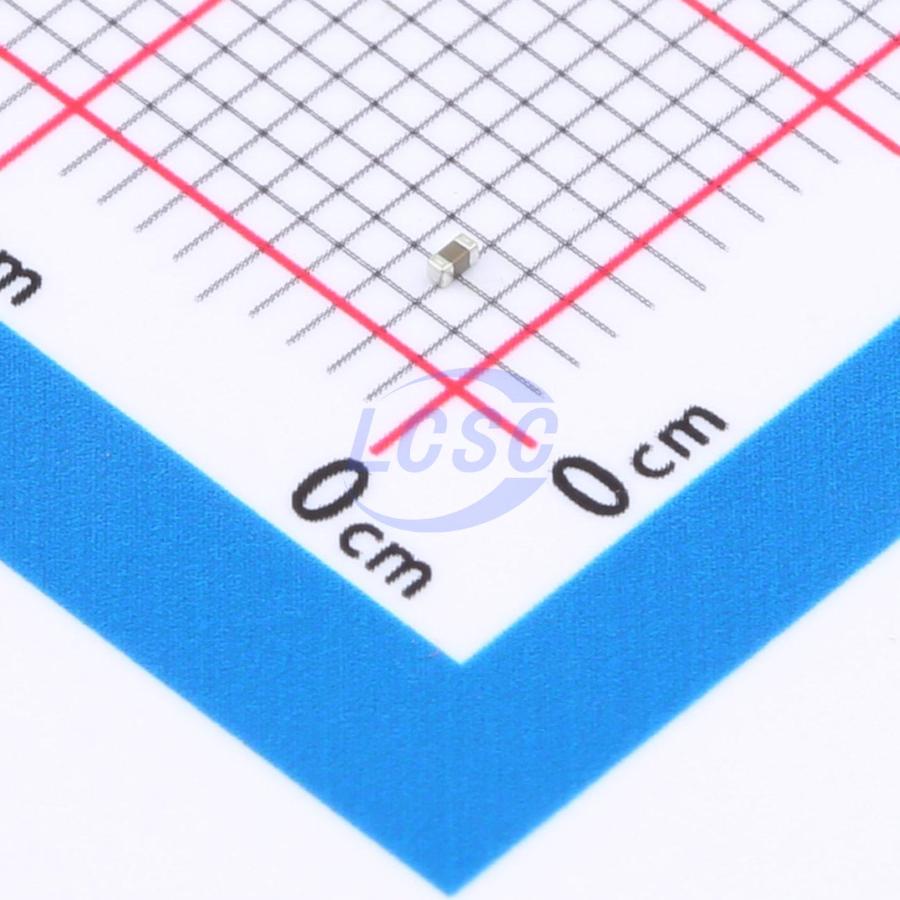

Конденсатор 0402ZD225KAT2A — керамический конденсатор для поверхностного монтажа ёмкостью 2,2 мкФ. Он выпускается в корпусе типоразмера 0402 с допуском ±10 % на номинальное напряжение 10 В. Диэлектрик X5R относится ко второму классу: он даёт большую ёмкость при малых размерах, но с заметной зависимостью от условий работы.
Основная область применения — фильтрация и развязка по питанию. Конденсатор ставят рядом с выводами питания микросхем: он гасит высокочастотные помехи и сглаживает кратковременные просадки при переключении нагрузки. Ёмкость 2,2 мкФ достаточна для сглаживания на входе и выходе небольших стабилизаторов, а также в цепях питания датчиков и радиомодулей.
Диэлектрик X5R стабилен в своём температурном диапазоне лучше, чем материалы с менее строгим допуском. При этом ёмкость керамики второго класса уменьшается под приложенным постоянным напряжением. Поэтому при работе близко к номиналу 10 В реальная ёмкость окажется ниже маркировки. Для цепей питания 5 В и ниже запас по напряжению обычно достаточен, а для шин 10 В и выше стоит взять конденсатор на большее номинальное напряжение.
Корпус 0402 подходит для плотных и портативных плат, но требует автоматической установки или аккуратной пайки. В данных не указаны верхняя граница рабочих температур и высота корпуса: эти параметры уточняются по даташиту. Позиция поставляется под заказ из Китая, количество согласуется под вашу партию.
Основные характеристики
- Ёмкость: 2,2 мкФ
- Допуск: ±10 %
- Номинальное напряжение: 10 В
- Диэлектрик: X5R
- Корпус: 0402
- Монтаж: поверхностный (SMD)
Где применяется
- Развязка по питанию: установка у выводов питания микросхем для подавления помех.
- Сглаживание на стабилизаторах: входные и выходные цепи небольших линейных и импульсных стабилизаторов.
- Портативная электроника: платы, где важны малые размеры и низкий профиль компонентов.
- Бытовые устройства: цепи питания датчиков, модулей связи и управляющей логики.
Специалисты Азияторга подберут позицию, предложат аналог и рассчитают срок поставки. Заявку отправляйте на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями. Пришлите перечень позиций с обозначениями и количеством — подберём компоненты, проверим доступность и подготовим коммерческое предложение с ценой и сроком.
После согласования спецификации выставляем счёт и заключаем договор. Позиции под заказ везём напрямую со складов в Китае, срок подтверждаем до оплаты.
Если точного обозначения нет в наличии, подбираем аналог того же класса и показываем, чем он отличается по корпусу, номиналу, допуску и рабочему напряжению. Заявки — на micro@tkasiatorg.ru.
Работаем с юридическими лицами и индивидуальными предпринимателями по договору. Основная форма расчёта — безналичный перевод на расчётный счёт по счёту, выставленному после согласования спецификации.
Цена позиции указана в рублях и пересчитана по курсу Центрального банка на день расчёта, без скрытых наценок. Курс фиксируется в счёте: если между выставлением счёта и оплатой курс изменился, пересчёт согласовывается отдельно.
Порядок оплаты партии обсуждается индивидуально и зависит от суммы и срока производства: возможны предоплата, частичная предоплата с оплатой остатка перед отгрузкой или оплата по факту готовности партии к отправке.
Комплект документов — счёт, договор, спецификация, УПД — оформляется в полном объёме. Работаем с НДС.
Компоненты поставляются под заказ напрямую со складов и от производителей в Китае. Срок зависит от наличия позиции у поставщика и объёма партии: складские позиции обычно занимают от двух до четырёх недель с учётом консолидации и таможенного оформления, позиции под производство — дольше, срок подтверждаем в ответе на заявку.
Доставка по России — транспортными компаниями до терминала или до двери, по согласованию. Отгрузка возможна как одной партией, так и по частям, если часть номенклатуры готова раньше.
Мелкие позиции перевозятся в заводской таре: лента, катушка, туба или россыпь — форма поставки указывается в спецификации, потому что от неё зависит и цена, и минимальная партия.
Для расчёта стоимости доставки нужны перечень позиций с количеством и город получателя. Расчёт готовим вместе с коммерческим предложением.
На поставляемые компоненты распространяется гарантия производителя. Гарантийный срок и условия зависят от типа компонента и указываются в спецификации к договору.
Перед отгрузкой партия проходит проверку: сверяем маркировку на корпусе и на упаковке с заказанным обозначением, контролируем целостность тары и соответствие количества. По запросу предоставляем фотографии партии и маркировки до отправки.
Если позиция снята с производства или недоступна в нужный срок, предлагаем аналог и показываем, чем он отличается по параметрам — корпусу, номиналу, допуску, рабочему напряжению и температурному диапазону.
Вопросы по подбору, замене и рекламациям — на micro@tkasiatorg.ru.
