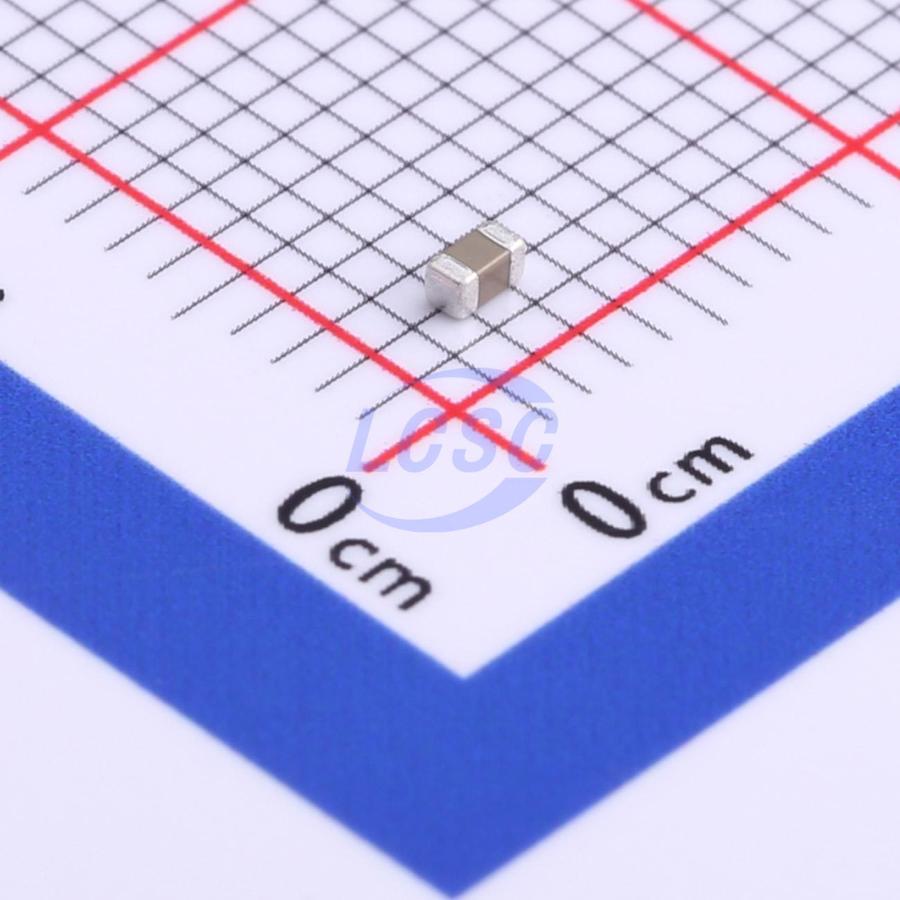

Конденсатор 0603B105K500NT (заводское наименование — керамические конденсаторы 0603B105K500NT) — многослойный керамический чип-конденсатор ёмкостью 1 мкФ на номинальное напряжение 50 В. Он выпускается в корпусе 0603 для поверхностного монтажа и устанавливается на плату пайкой оплавлением или волной, без выводов и сверления отверстий.
Диэлектрик класса X7R даёт умеренную температурную зависимость ёмкости, поэтому такой конденсатор годится там, где номинал должен оставаться в разумных пределах при нагреве платы. Допуск ±10% означает, что фактическая ёмкость может отличаться от номинальной на десятую часть в любую сторону. Для цепей, где нужна точная постоянная времени или частота, керамика этого типа подходит хуже, чем плёночные или высокостабильные диэлектрики.
Ёмкость в 1 мкФ при 50 В делает деталь типичным блокировочным конденсатором: его ставят рядом с выводами питания микросхем, на выходы и входы стабилизаторов, в фильтры сглаживания пульсаций. Запас по напряжению позволяет применять его в цепях с шиной 12 В и 24 В. При этом у керамики группы X7R ёмкость снижается под действием приложенного постоянного напряжения, и в расчётах фильтра это стоит учитывать.
Исполнение в корпусе 0603 удобно для плотной компоновки: деталь занимает мало места и подходит для автоматической установки. Позиция поставляется под заказ, партии рассчитываются от единичных штук до крупных объёмов, стоимость зависит от количества.
Основные характеристики
- Тип: керамический конденсатор
- Ёмкость: 1 мкФ
- Номинальное напряжение: 50 В
- Допуск: ±10%
- Диэлектрик: X7R
- Корпус: 0603
- Монтаж: поверхностный
Где применяется
- Развязка по питанию: установка рядом с выводами питания микросхем для подавления импульсных помех.
- Сглаживание пульсаций: фильтры на входе и выходе линейных и импульсных стабилизаторов.
- Промышленная электроника: блоки управления, датчики и модули, где плата работает при переменной температуре.
- Бытовая техника: платы управления, зарядные устройства и источники питания.
